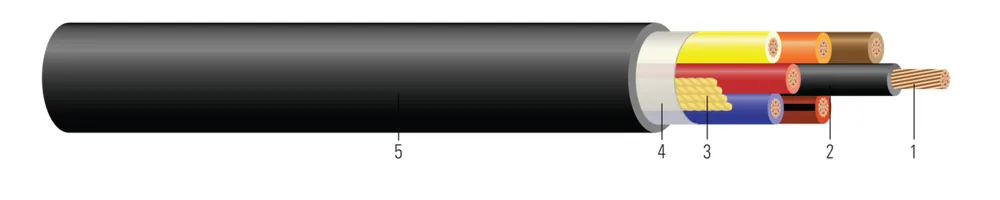

CU 600V Aislamiento XLPE Chaqueta Termoplástica CPE-TP XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45053
Cable de Control Tipo TC-ER 600 Voltios, Cobre con Aislamiento de Polietileno Reticulado (XLPE) XHHW-2 Termoplástico y Cubierta de Polietileno Clorado (CPE-TP), Método de Identificación de Conductor de Cable de Control 1 Tabla 2. Clasificado CT - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (20) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 22 | 77 | 300.76 | 451.14 | 0.3550.90 | 2537 | 67100 | 2.6313.92 | 3.1704.72 | 1.43.56 | 2020 | 2525 | 89067499 |
| 14 AWG14 AWG | 33 | 77 | 300.76 | 451.14 | 0.3760.96 | 3857 | 91135 | 2.6313.92 | 3.1704.72 | 1.53.81 | 2020 | 2525 | 89067599 |
| 14 AWG14 AWG | 44 | 77 | 300.76 | 451.14 | 0.4091.04 | 5176 | 111165 | 2.6313.92 | 3.1704.72 | 1.64.06 | 1616 | 2020 | 89067699 |
| 14 AWG14 AWG | 55 | 77 | 300.76 | 451.14 | 0.4471.14 | 6495 | 129192 | 2.6313.92 | 3.1704.72 | 1.84.57 | 1616 | 2020 | 89067701 |
| 14 AWG14 AWG | 77 | 77 | 300.76 | 451.14 | 0.4861.23 | 89132 | 172256 | 2.6313.92 | 3.1704.72 | 1.94.83 | 1414 | 1717 | 89067899 |
| 14 AWG14 AWG | 1212 | 77 | 300.76 | 601.52 | 0.6701.70 | 153228 | 299445 | 2.6313.92 | 3.1704.72 | 2.76.86 | 1010 | 1212 | 55040701 |
| 12 AWG12 AWG | 22 | 77 | 300.76 | 451.14 | 0.3880.99 | 4060 | 89132 | 1.6622.47 | 2.0022.98 | 1.64.06 | 2525 | 3030 | 55041199 |
| 12 AWG12 AWG | 33 | 77 | 300.76 | 451.14 | 0.4121.05 | 6191 | 120179 | 1.6622.47 | 2.0022.98 | 1.64.06 | 2525 | 3030 | 89068199 |
| 12 AWG12 AWG | 44 | 77 | 300.76 | 451.14 | 0.4491.14 | 81121 | 154229 | 1.6622.47 | 2.0022.98 | 1.84.57 | 2020 | 2424 | 89068299 |
| 12 AWG12 AWG | 55 | 77 | 300.76 | 451.14 | 0.4911.25 | 101150 | 178265 | 1.6622.47 | 2.0022.98 | 2.05.08 | 2020 | 2424 | 89068301 |
| 12 AWG12 AWG | 1212 | 77 | 300.76 | 601.52 | 0.7381.87 | 244363 | 408607 | 1.6622.47 | 2.0022.98 | 3.07.62 | 1212 | 1515 | 89068401 |
| 10 AWG10 AWG | 33 | 77 | 300.76 | 451.14 | 0.4761.21 | 97144 | 169251 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 89068599 |
| 10 AWG10 AWG | 44 | 77 | 300.76 | 451.14 | 0.5471.39 | 129192 | 228339 | 1.0401.55 | 1.2531.86 | 2.25.59 | 2828 | 3232 | 89068603 |
| 10 AWG10 AWG | 55 | 77 | 300.76 | 601.52 | 0.6031.53 | 161240 | 275409 | 1.0401.55 | 1.2531.86 | 2.46.10 | 2828 | 3232 | 55042099 |
| 10 AWG10 AWG | 77 | 77 | 300.76 | 601.52 | 0.6571.67 | 226336 | 364542 | 1.0401.55 | 1.2531.86 | 2.66.60 | 2424 | 2828 | 55042199 |
Números de parte en esta familia (20)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 2 conductores (1) | |||||
| 89067499 | 14-7 2 CONDUCTORES CU XHHW/CPE PHASE ID TIPO TC 600V NEGRO 14-7 2/C CU XHHW/CPE PHASE ID TYPE TC 600V BLACK | 14 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 3 conductores (1) | |||||
| 89067599 | 14-7 3 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 3/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 4 conductores (1) | |||||
| 89067699 | 14-7 CU 4 CONDUCTORES XHHW/CPE-TP TIPO TC 600V NEGRO 14-7 CU 4/C XHHW/CPE-TP TYPE TC 600V BLACK- | 14 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 5 conductores (2) | |||||
| 89067799 | 14-7 5 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 5/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 89067701 | 14-7 5/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V NEGRO 1000 FT 14-7 5/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK 1000 FT | 14 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE DE 1000 FT | |
| 14 AWG · 7 conductores (1) | |||||
| 89067899 | 14-7 7 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 14-7 7/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 14 AWG · 12 conductores (2) | |||||
| 55040799 | 14 AWG 12 CONDUCTORES CU XHHW/CPE IDENTIF. FASE TIPO TC-ER 600V NEGRO 14-7 12/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 14 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 55040701 | 14-7 12 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 1000 FT 14-7 12/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK 1000 FT | 14 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 1000 FT | |
| 12 AWG · 2 conductores (1) | |||||
| 55041199 | 12-7 2 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN DE FASE TIPO TC 600V NEGRO 12-7 2/C CU XHHW/CPE PHASE ID TYPE TC 600V BLACK | 12 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 3 conductores (1) | |||||
| 89068199 | 12-7 3 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 12-7 3/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 4 conductores (1) | |||||
| 89068299 | 12-7 4 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 12-7 4/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 12 AWG · 5 conductores (2) | |||||
| 89068399 | 12-7 5 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 12-7 5/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 89068301 | 12-7 5/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V NEGRO 2000 FT 12-7 5/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK 2000 FT | 12 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE DE 2000 FT | |
| 12 AWG · 12 conductores (2) | |||||
| 89068499 | 12-7 12 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 12-7 12/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE CORTE A LA MEDIDA | |
| 89068401 | 12-7 12 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 2000 FT 12-7 12/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK 2000 FT | 12 AWG 12C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO CON FRANJA/AZUL-NEGRO CON FRANJA/NARANJA-NEGRO CON FRANJA/AMARILLO-NEGRO CON FRANJA/CAFÉ-NEGRO CON FRANJA/NEGRO-ROJO CON FRANJA | CARRETE DE 2000 FT | |
| 10 AWG · 3 conductores (1) | |||||
| 89068599 | 10-7 3 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 10-7 3/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 4 conductores (2) | |||||
| 89068699 | 10-7 4/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V NEGROMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL # 10-7 4/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL # | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 89068603 | 10-7 4 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN FASE TYPE TC-ER 600V NEGRO 10-7 4/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 3000 FT | |
| 10 AWG · 5 conductores (1) | |||||
| 55042099 | 10-7 5 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 5/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 10 AWG · 7 conductores (1) | |||||
| 55042199 | 10-7 7 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN DE FASE TIPO TC-ER 600V NEGRO 10-7 7/C CU XHHW/CPE PHASE ID TYPE TC-ER 600V BLACK | 10 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de control Tipo TC-ER de 600 Voltios de Southwire son adecuados para su uso en áreas húmedas y secas, tubo conduit, conductos, canales, charolas, enterramiento directo, soportado aéreamente por un cable mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 según los Artículos 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10. Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
