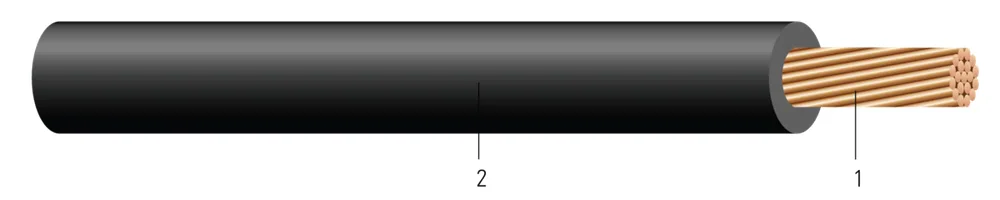

CU 600V Aislamiento XLPE. RHH/RHW-2 PV
- Núm. Southwire
- SPEC45413
Cable de Potencia Fotovoltaico (Tipo PV) de un solo conductor, 600 Volts, Conductor de Cobre, Aislamiento XLPE. Calibres 14 AWG hasta 1000 kcmil. Resistente al Calor, la Humedad y la Luz Solar. RoHS. 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (7) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 11 | 1919 | 0.0900.23 | 601.52 | 0.2130.54 | 2030 | 3654 | 56794601 |
| 10 AWG10 AWG | 11 | 1919 | 0.1170.30 | 601.52 | 0.2310.59 | 3248 | 4770 | 56794701 |
| 12 AWG12 AWG | 11 | 0.92.29 | 1.6622.47 | 2.0022.98 | 0.0540.08 | 2525 | 3030 | 56794601 |
| 10 AWG10 AWG | 11 | 0.92.29 | 1.0401.55 | 1.2531.86 | 0.0500.07 | 3535 | 4040 | 56794701 |
| AWG/kcmilAWG/kcmil | ||||||||
| 1212 | ||||||||
| 1010 |
Números de parte en esta familia (7)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 12 AWG (1) | ||||
| 56794601 | 12-19 CU PV SINGLE LAYER XLP 600V NEGRO VW-1 1000 FT 12-19 CU PV SINGLE LAYER XLP 600V BLACK VW-1 1000 FT | 12 AWG 1C 19S | 1000 FT BOBINA | |
| 10 AWG (6) | ||||
| 56794701 | CABLE 10-19 CU PV CAPA ÚNICA XLP 600V NEGRO 1000 FT 10-19 CU PV SINGLE LAYER XLP 600V BLACK 1000 FT | 10 AWG 1C 19S | 1000 FT BOBINA | |
| 56794702 | CABLE 10-19 CU PV CAPA ÚNICA XLP 600V NEGRO 2500 FT 10-19 CU PV SINGLE LAYER XLP 600V BLACK 2500 FT | 10 AWG 1C 19S | CARRETE DE 2500 FT | |
| 56794705 | 10-19 CU PV CAPA ÚNICA XLP 600V NEGRO 500 FT 10-19 CU PV SINGLE LAYER XLP 600V BLACK 500 FT | 10 AWG 1C 19S | BOBINA DE 500 FT | |
| 56794706 | 10-19 CU PV CAPA ÚNICA XLP 600V NEGRO 600 FTMATERIAL BLOQUEADO OBSOLETO.SIN REEMPLAZO MATERIAL # 10-19 CU PV SINGLE LAYER XLP 600V BLACK 600 FTMATERIAL BLOCKED OBSOLETE.NO REPLACEMENT MATERIAL # | 10 AWG 1C 19S | 600 FT CoilPAK | |
| 56794901 | CABLE 10-19 CU PV CAPA ÚNICA XLP 600V BLANCO 2500 FT 10-19 CU PV SINGLE LAYER XLP 600V WHITE 2500 FT | 10 AWG 1C 19S | CARRETE DE 2500 FT | |
| 56794802 | 10 AWG 19 HILOS CU PV XLP 600V ROJO 500 FT 10-19 CU PV XLP 600V RED 500 FT | 10 AWG 1C 19S | BOBINA DE 500 FT | |
Aplicación y características
Los cables de potencia 600 Volt de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas, enterramiento directo, soporte aéreo por un mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de funcionar continuamente a temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B787 19 Wire Combination Unilay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 4703 Standard for Photovoltaic Wire
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
- VW-1 Vertical-Wire Flame Test (Optional)
