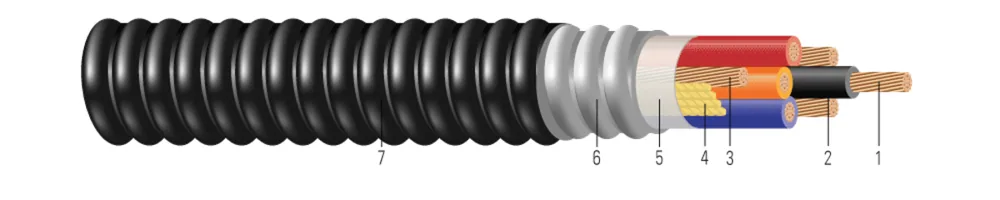

CU 600V Aislamiento XLPE ARMOR-X® Chaqueta SOLONON® de Bajo Humo y Cero Halógenos (LSZH-TP) XHHW-2 Cable para VFD. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45228
Cable de control tipo MC-HL 600 voltios, conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2, blindaje de acero corrugado soldado continuo - ARMOR-X®, cubierta termoplástica SOLONON® de bajo humo y cero halógenos (LSZH-TP) con 3 conductores de tierra CU desnudos
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 AWG12 AWG | 33 | 77 | 300.76 | 0.5701.45 | 501.27 | 0.6701.70 | 85126 | 233347 | 1.6622.47 | 2.0022.98 | 4.711.94 | 2525 | 3030 | 64146899 |
| 10 AWG10 AWG | 33 | 77 | 300.76 | 0.6101.55 | 501.27 | 0.7161.82 | 135201 | 299445 | 1.0401.55 | 1.2531.86 | 5.012.70 | 3535 | 4040 | 64150499 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 64146899 | 12-7 3/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-X MC-HL 600V NEGRO CUBIERTA SOLONONÓN 12-7 3/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-X MC-HL 600V BLACK SOLONON JACKET | 12 AWG 3C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 64150499 | 10-7 3/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-X MC-HL 600V NEGRO CUBIERTA SOLONONÓN 10-7 3/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-X MC-HL 600V BLACK SOLONON JACKET | 10 AWG 3C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de control Tipo MC-HL ARMOR-X® de 600 Voltios de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de funcionar continuamente a la temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito, y -50°C para doblado en frío. Para usos en lugares peligrosos Clase I, II, y III, División 1 y 2 según NEC Artículos 501, 502, y 503.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1309 Marine Shipboard Cable
- UL 1569 Metal-Clad Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (500kcmil & Larger)
