CU 600V Aislamiento XLPE Chaqueta PVC ARMOR-X® XHHW-2 Cable para VFD. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45226

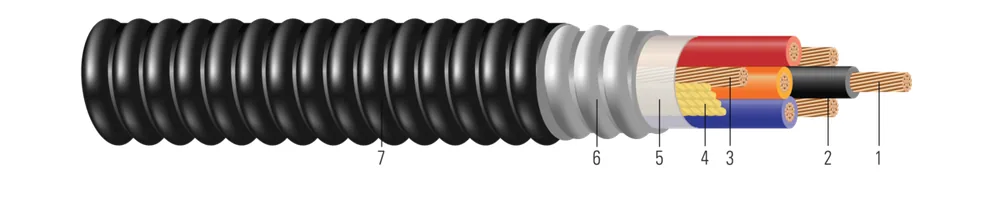

Cable de Control Tipo MC-HL 600 Voltios Conductores de Cobre, Aislamiento de Polietileno Reticulado (XLPE) XHHW-2 Blindaje Ondulado Soldado Continuo ARMOR-X®, Cubierta de Cloruro de Polivinilo (PVC) con 3 Puestas a Tierra de CU Desnudo
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (12) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 33 | 77 | 300.76 | 0.5301.35 | 501.27 | 0.6361.62 | 5379 | 191284 | 2.6313.92 | 3.1704.72 | 4.511.43 | 2020 | 2525 | 55058689 |
| 14 AWG14 AWG | 44 | 77 | 300.76 | 0.6101.55 | 501.27 | 0.7161.82 | 6698 | 223332 | 2.6313.92 | 3.1704.72 | 5.012.70 | 1616 | 2020 | 55058789 |
| 12 AWG12 AWG | 33 | 77 | 300.76 | 0.4801.22 | 501.27 | 0.6361.62 | 85126 | 224333 | 1.6622.47 | 2.0022.98 | 4.511.43 | 2525 | 3030 | 55058889 |
| 12 AWG12 AWG | 44 | 77 | 300.76 | 0.6501.65 | 501.27 | 0.7561.92 | 105156 | 276411 | 1.6622.47 | 2.0022.98 | 5.313.46 | 2020 | 2424 | 55058989 |
| 10 AWG10 AWG | 33 | 77 | 300.76 | 0.6101.55 | 501.27 | 0.7161.82 | 135201 | 292435 | 1.0401.55 | 1.2531.86 | 5.012.70 | 3535 | 4040 | 55059189 |
| 10 AWG10 AWG | 44 | 77 | 300.76 | 0.7001.78 | 501.27 | 0.8062.05 | 167249 | 354527 | 1.0401.55 | 1.2531.86 | 5.614.22 | 2828 | 3232 | 55059289 |
Números de parte en esta familia (12)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 3 conductores (2) | |||||
| 55058699 | 14-7 3/C CPRESS CU XHHW-2 3X#18 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VNEGRO CUBIERTA PVC 14-7 3/C CPRESS CU XHHW-2 3X#18 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET | 14 AWG 3C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 55058689 | 14-7 3 CONDUCTORES CPRESS CU XHHW-2 3X#18 CU TIERRA ARMOR-XTRA MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 5000 FT 14-7 3/C CPRESS CU XHHW-2 3X#18 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET 5000 FT | 14 AWG 3C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO | CARRETE DE 5000 FT | |
| 14 AWG · 4 conductores (2) | |||||
| 55058799 | 14-7 4/C CPRESS CU XHHW-2 3X#18 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VNEGRO CUBIERTA PVC 14-7 4/C CPRESS CU XHHW-2 3X#18 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET | 14 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 55058789 | 14-7 4 CONDUCTORES CPRESS CU XHHW-2 3X#18 CU TIERRA ARMOR-XTRA MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 5000 FT 14-7 4/C CPRESS CU XHHW-2 3X#18 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET 5000 FT | 14 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO/18 AWG TIERRA DESNUDO | CARRETE DE 5000 FT | |
| 12 AWG · 3 conductores (2) | |||||
| 55058899 | 12-7 3/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VNEGRO CUBIERTA PVC 12-7 3/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET | 12 AWG 3C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 55058889 | 12-7 3 CONDUCTORES CPRESS CU XHHW-2 3X#16 CU TIERRA ARMOR-XTRA MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 5000 FT 12-7 3/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET 5000 FT | 12 AWG 3C 7S | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO | CARRETE DE 5000 FT | |
| 12 AWG · 4 conductores (2) | |||||
| 55058999 | 12-7 4/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VNEGRO CUBIERTA PVC 12-7 4/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET | 12 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 55058989 | 12-7 4 CONDUCTORES CPRESS CU XHHW-2 3X#16 CU TIERRA ARMOR-XTRA MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 5000 FT 12-7 4/C CPRESS CU XHHW-2 3X#16 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET 5000 FT | 12 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO/16 AWG TIERRA DESNUDO | CARRETE DE 5000 FT | |
| 10 AWG · 3 conductores (2) | |||||
| 55059199 | 10-7 3/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VNEGRO CUBIERTA PVC 10-7 3/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET | 10 AWG 3C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 55059189 | 10-7 3 CONDUCTORES CPRESS CU XHHW-2 3X#14 CU TIERRA ARMOR-XTRA MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRA 5000 FT 10-7 3/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET 5000 FT | 10 AWG 3C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO | CARRETE DE 5000 FT | |
| 10 AWG · 4 conductores (2) | |||||
| 55059299 | 10-7 4/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VNEGRO CUBIERTA PVC 10-7 4/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET | 10 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO | CARRETE CORTE A LA MEDIDA | |
| 55059289 | 10-7 4 CONDUCTORES CPRESS CU XHHW-2 3X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600V CUBIERTA PVC NEGRO 5000 FT 10-7 4/C CPRESS CU XHHW-2 3X#14 CU GW ARMOR-XTRA MC-HL CSA RA90-HL 600VBLACK PVC JACKET 5000 FT | 10 AWG 4C 7 STR | NEGRO-1-UNO/ROJO-2-DOS/AZUL-3-TRES/NARANJA-4-CUATRO/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO/14 AWG TIERRA DESNUDO | CARRETE DE 5000 FT | |
Aplicación y características
Los cables de control Tipo MC-HL ARMOR-X® de 600 Voltios de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, instalación aérea soportada por mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables pueden funcionar continuamente a una temperatura de conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito. Para uso en ubicaciones peligrosas Clase I, II y III, División 1 y 2 según los Artículos 501, 502 y 503 de la NEC.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
- CSA C22.2 No. 123 Metal Sheathed Cables
- CSA C22.2 No. 174 Cables in Hazardous Locations
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- ICEA S-138-738 Power Cables Rated 2000 Volts or Less for use Between Variable Frequency Drives and Motors (3 conductor constructions only)
- IEEE 1202 FT4 Vertical Tray Flame Test (70,000 Btu/hr) and ICEA T-29-520 - (210,000 Btu/hr)
