CU 600V Aislamiento XLPE Chaqueta PVC con Armadura AIA XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45201

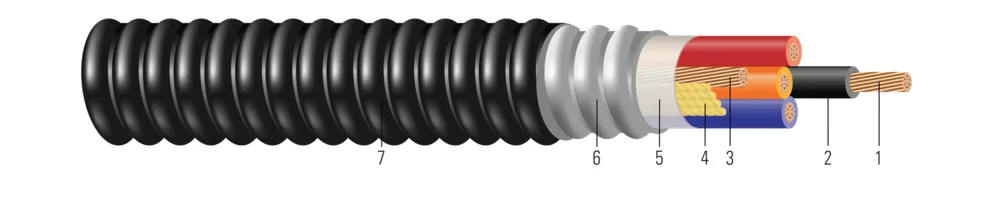

Cable de control Tipo MC de 600 voltios, conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2, armadura de aluminio entrelazada (AIA), chaqueta de policloruro de vinilo (PVC).
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (7) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 33 | 77 | 300.76 | 0.5301.35 | 501.27 | 0.6401.63 | 5176 | 199296 | 2.6313.92 | 3.1704.72 | 4.511.43 | 2020 | 2525 | 55541399 |
| 12 AWG12 AWG | 22 | 77 | 300.76 | 0.5121.30 | 501.27 | 0.6201.57 | 6191 | 193287 | 1.6622.47 | 2.0022.98 | 4.310.92 | 2525 | 3030 | 57842699 |
| 12 AWG12 AWG | 33 | 77 | 300.76 | 0.5531.40 | 501.27 | 0.6531.66 | 81121 | 227338 | 1.6622.47 | 2.0022.98 | 4.611.68 | 2525 | 3030 | 55514999 |
| 12 AWG12 AWG | 44 | 77 | 300.76 | 0.5731.46 | 501.27 | 0.6831.73 | 101150 | 261388 | 1.6622.47 | 2.0022.98 | 4.812.19 | 2020 | 2424 | 57350299 |
| 10 AWG10 AWG | 22 | 77 | 300.76 | 0.5721.45 | 501.27 | 0.6721.71 | 97144 | 250372 | 1.0401.55 | 1.2531.86 | 4.711.94 | 3535 | 4040 | 56845799 |
| 10 AWG10 AWG | 33 | 77 | 300.76 | 0.6031.53 | 501.27 | 0.7031.79 | 129192 | 297442 | 1.0401.55 | 1.2531.86 | 4.912.45 | 3535 | 4040 | 56845899 |
| 10 AWG10 AWG | 44 | 77 | 300.76 | 0.6451.64 | 501.27 | 0.7451.89 | 161240 | 341507 | 1.0401.55 | 1.2531.86 | 5.213.21 | 2828 | 3232 | 57350099 |
Números de parte en esta familia (7)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 55541399 | 14-7 CU 3 CONDUCTORES 30 MILS XHHW 1X14 CU GG AIA PVC 600V 14-7 CU 3/C 30 MILS XHHW 1X14 CU GG AIA PVC 600V | 14 AWG 3C 7 STR | NEGRO/ROJO/AZUL/VERDE | CARRETE CORTE A LA MEDIDA | |
| 57842699 | 12-7 CU 2 CONDUCTORES 30 MILS XHHW-2 1X12 CU GW AIA PVC 600V 12-7 CU 2/C 30 MILS XHHW-2 1X12 CU GW AIA PVC 600V | 12 AWG 2C 7 STR | NEGRO/ROJO/- | CARRETE CORTE A LA MEDIDA | |
| 55514999 | 12-7 CU 3 CONDUCTORES 30 MILS XHHW 1X12 CU GW AIA PVC 600V 0 FT 12-7 CU 3/C 30 MILS XHHW 1X12 CU GW AIA PVC 600V 0 FT | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 57350299 | 12-7 CU 4 CONDUCTORES 30 MILS XHHW-2 1X12 CU GW AIA PVC 600V 12-7 CU 4/C 30 MILS XHHW-2 1X12 CU GW AIA PVC 600V | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA/- | CARRETE CORTE A LA MEDIDA | |
| 56845799 | 10-7 CU 2 CONDUCTORES 30 MILS XHHW 1X10 CU GW AIA PVC 600V 10-7 CU 2/C 30 MILS XHHW 1X10 CU GW AIA PVC 600V | 10 AWG 2C 7 STR | NEGRO/ROJO/- | CARRETE CORTE A LA MEDIDA | |
| 56845899 | 10-7 CU 3 CONDUCTORES 30 MILS XHHW 1X10 CU GW AIA PVC 600V 10-7 CU 3/C 30 MILS XHHW 1X10 CU GW AIA PVC 600V | 10 AWG 3C 7 STR | NEGRO/NEGRO/NEGRO/- | CARRETE CORTE A LA MEDIDA | |
| 57350099 | 10-7 CU 4 CONDUCTORES 30 MILS XHHW-2 1X10 CU GW AIA PVC 600V 10-7 CU 4/C 30 MILS XHHW-2 1X10 CU GW AIA PVC 600V | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA/- | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de control Tipo MC 600 Voltios de Southwire son adecuados para usar en áreas secas y húmedas, tubos conduit, conductos, canales, charolas, enterramiento directo, soportados aéreamente por un mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 90°C para operación normal en lugares secos y húmedos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en ubicaciones peligrosas Clase I, II y III, División 2 según los artículos 501 y 502 del NEC.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
