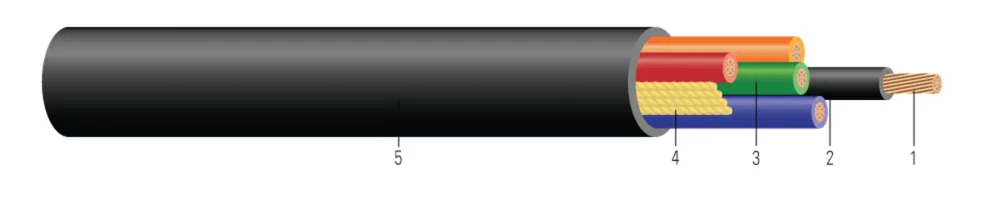

CU 600V Aislamiento PVC-Nylon Chaqueta PVC THHN/THWN con Tierra Verde. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona

Núm. Southwire: SPEC45102

Cable de control Tipo TC-ER de 600 voltios, conductores de cobre, aislamiento de policloruro de vinilo (PVC) con capa de nylon THHN/THWN, chaqueta de policloruro de vinilo (PVC) con 1 conductor de tierra de cobre aislado verde, identificación de conductores de cable de control por Método 1 Tabla 2.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (11) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Hebras del Conductor	Espesor del Aislamiento (mils)(mm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso de Cobre (lbs/1000')(kgs/km)	Peso Aprox. (lbs/1000')(kgs/km)	Resistencia en CC a 25C (ohms/1000')(ohms/km)	Resistencia en CA a 75C (ohms/1000')(ohms/km)	Radio de Curvatura Mín. (in)(cm)	Amperaje permitido Canalización 75C	Amperaje permitido Canalización 90C
14 AWG14 AWG	33	77	150.38	451.14	0.3490.89	5176	90134	2.6313.92	3.1704.72	1.43.56	2020	2525	60680699
14 AWG14 AWG	44	77	150.38	451.14	0.3840.98	6495	111165	2.6313.92	3.1704.72	1.53.81	1616	2020	60681499
12 AWG12 AWG	33	77	150.38	451.14	0.3640.92	81121	131195	1.6622.47	2.0022.98	1.53.81	2525	3030	60672301
12 AWG12 AWG	44	77	150.38	451.14	0.4061.03	101150	157234	1.6622.47	2.0022.98	1.64.06	2020	2424	60679899
10 AWG10 AWG	22	77	200.51	451.14	0.4501.14	97144	161240	1.0401.55	1.2531.86	1.84.57	3535	4040	66439999
10 AWG10 AWG	33	77	200.51	451.14	0.4881.24	129192	204304	1.0401.55	1.2531.86	2.05.08	3535	4040	60554301
10 AWG10 AWG	44	77	200.51	451.14	0.5651.44	161240	259385	1.0401.55	1.2531.86	2.35.84	2828	3232	60686399
8 AWG8 AWG	33	77	300.76	601.52	0.6471.64	186277	310461	0.6530.97	0.7861.17	2.66.60	5050	5555	64449799

Números de parte en esta familia (11)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
14 AWG · 3 conductores (1)
60680699	14 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC NEGRO/ROJO/AZUL 1x14 GG TIPO TC-ER 600V NEGRO 14-7 3/C CU THHN/PVC BLACK/RED/BLUE 1x14 GG TYPE TC-ER 600V BLACK	14 AWG 3C 7 STR	NEGRO/ROJO/AZUL	CARRETE CORTE A LA MEDIDA
14 AWG · 4 conductores (1)
60681499	14-7 4 CONDUCTORES CU THHN/PVC NEGRO/ROJO/AZUL/NARANJA 1x14 GG TIPO TC-ER 600V NEGRO 14-7 4/C CU THHN/PVC BLACK/RED/BLUE/ORANGE 1x14 GG TYPE TC-ER 600V BLACK	14 AWG 4C 7 STR	NEGRO/ROJO/AZUL/NARANJA	CARRETE CORTE A LA MEDIDA
12 AWG · 3 conductores (3)
60672399	12-7 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1X12 GG TIPO TC-ER 600V NEGRO 12-7 3/C CU THHN/PVC PHASE ID 1X12 GG TYPE TC-ER 600V BLACK	12 AWG 3C 7S	NEGRO/ROJO/AZUL	CARRETE CORTE A LA MEDIDA
60672301	12 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICADOR DE FASE 1X12 GG TIPO TC-ER 600V NEGRO 500 FT 12-7 3/C CU THHN/PVC PHASE ID 1X12 GG TYPE TC-ER 600V BLACK 500 FT	12 AWG 3C 7S	NEGRO/ROJO/AZUL	CARRETE DE 500 FT
60672302	CABLE TC-ER 12 AWG 3 CONDUCTORES CU THHN/PVC CON IDENTIFICACIÓN DE FASE 1X12 GG 600V NEGRO 1000 FT 12-7 3/C CU THHN/PVC PHASE ID 1X12 GG TYPE TC-ER 600V BLACK 1000 FT	12 AWG 3C 7S	NEGRO/ROJO/AZUL	CARRETE DE 1000 FT
12 AWG · 4 conductores (1)
60679899	12-7 4/C CU THHN/PVC IDENTIFICACIÓN DE FASE 1x12 GG TIPO TC-ER 600V NEGRO 12-7 4/C CU THHN/PVC PHASE ID 1x12 GGTYPE TC-ER 600V BLACK	12 AWG 4C 7 STR	NEGRO/ROJO/AZUL/NARANJA	CARRETE CORTE A LA MEDIDA
10 AWG · 2 conductores (1)
66439999	10-7 2 CONDUCTORES CU THHN/PVC NEGRO/ROJO 1x10 GG TIPO TC-ER 600V NEGRO 10-7 2/C CU THHN/PVC BLACK/RED 1x10 GG TYPE TC-ER 600V BLACK	10 AWG 2C 7 STR	NEGRO/ROJO	CARRETE CORTE A LA MEDIDA
10 AWG · 3 conductores (2)
60554399	10-7 3 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 10-7 3/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK	10 AWG 3C 7 STR	NEGRO/ROJO/AZUL	CARRETE CORTE A LA MEDIDA
60554301	10 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC IDENTIFICADOR DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 500 FT 10-7 3/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK 500 FT	10 AWG 3C 7 STR	NEGRO/ROJO/AZUL	CARRETE DE 500 FT
10 AWG · 4 conductores (1)
60686399	10-7 4 CONDUCTORES CU THHN/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 600V NEGRO 10-7 4/C CU THHN/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK	10 AWG 4C 7 STR	NEGRO/ROJO/AZUL/NARANJA	CARRETE CORTE A LA MEDIDA
8 AWG · 3 conductores (1)
64449799	8 AWG 7 HILOS 3 CONDUCTORES CU THHN/PVC NEGRO/AZUL/ROJO 1x10 GG TIPO TC-ER 600V NEGRO 8-7 3/C CU THHN/PVC BLACK/BLUE/RED 1x10 GG TYPE TC-ER 600V BLACK	8 AWG 3C 7 STR	NEGRO/AZUL/ROJO	CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de control tipo TC-ER 600 Volt de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canalizaciones, charolas, enterramiento directo, soporte aéreo por un cable mensajero, y donde se deseen propiedades eléctricas superiores. Estos cables pueden operar continuamente a la temperatura del conductor no superior a 75°C en lugares húmedos y 90°C en lugares secos, 105°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos Clase I, II, y III, División 2 conforme al Artículo 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) conforme al NEC 336.10.

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 83 Thermoplastic Insulated Wires and Cables
UL 1277 Electrical Power and Control Tray Cables
UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
