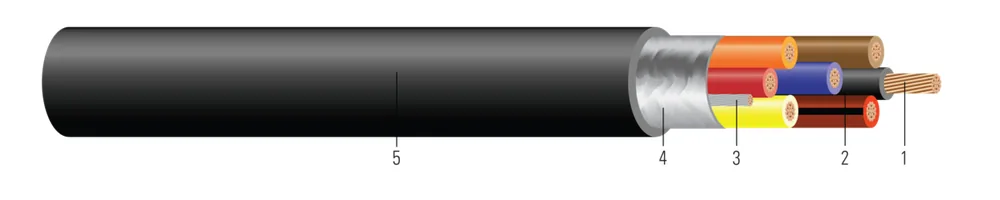

CU 600V Aislamiento PVC-Nylon Chaqueta PVC THHN/THWN-2 Blindado. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45158
Cable de control Tipo TC-ER, PLTC, FPL y NFPL de 600 voltios, conductores de cobre, aislamiento de policloruro de vinilo (PVC) con capa de nylon THHN/THWN, chaqueta de policloruro de vinilo (PVC), blindado, identificación de conductores de cable de control por Método 1 Tabla 2.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 22 | 77 | 150.38 | 451.14 | 0.3230.82 | 3349 | 6698 | 2.6313.92 | 3.1704.72 | 1.33.30 | 2020 | 2525 | 58127602 |
| 12 AWG12 AWG | 44 | 77 | 150.38 | 451.14 | 0.4221.07 | 93138 | 148220 | 1.6622.47 | 2.0022.98 | 1.74.32 | 2020 | 2424 | 58160002 |
Números de parte en esta familia (5)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 14 AWG · 2 conductores (3) | |||||
| 58127699 | 14-7 2 CONDUCTORES CU THHN/PVC NEGRO/ROJO TIPO TC/PLTC OAS NEGRO 14-7 2/C CU THHN/PVC BLACK/RED TYPE TC/PLTC OAS BLACK | 14 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 58127603 | 14-7 2/C CU THHN/PVC NEGRO/ROJO TIPO TC/PLTC OAS NEGRO 2500 FT 14-7 2/C CU THHN/PVC BLACK/RED TYPE TC/PLTC OAS BLACK 2500 FT | 14 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 2500 FT | |
| 58127602 | 14-7 2/C CU THHN/PVC TIPO TC 600V NEGRO 1000 FT 14-7 2/C CU THHN/PVC TYPE TC 600V BLACK 1000 FT | 14 AWG 2C 7 STR | null | CARRETE DE 1000 FT | |
| 12 AWG · 4 conductores (2) | |||||
| 58160099 | 12 AWG 7 HILOS 4 CONDUCTORES CU THHN/PVC NEGRO/ROJO/AZUL/NARANJA TIPO TC-ER/PLTC NEGRO 12-7 4/C CU THHN/PVC BLACK/RED/BLUE/ORANGE TYPE TC-ER/PLTC BLACK | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58160002 | 12-7 4 CONDUCTORES CU THHN/PVC NEGRO/ROJO/AZUL/NARANJA TIPO TC-ER/PLTC NEGRO 1000 FT 12-7 4/C CU THHN/PVC BLACK/RED/BLUE/ORANGE TYPE TC-ER/PLTC BLACK 1000 FT | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 1000 FT | |
Aplicación y características
Los cables de control de tipo TC-ER, PLTC, FPL y NFPL de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas, enterramiento directo, aéreo soportado por mensajero y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C en lugares secos y 75°C en lugares húmedos, 105°C para sobrecarga de emergencia, y 150°C para condiciones de cortocircuito. Para uso en Clase I, II y III según los Artículos 725 y 760 del NEC. Las construcciones con 3 o más conductores están listadas para ejecuciones expuestas (TC-ER) según NEC 336.10. Resistente a aceite y luz solar.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 13 Power-Limited Circuit Cables
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1277 TC-ER
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
