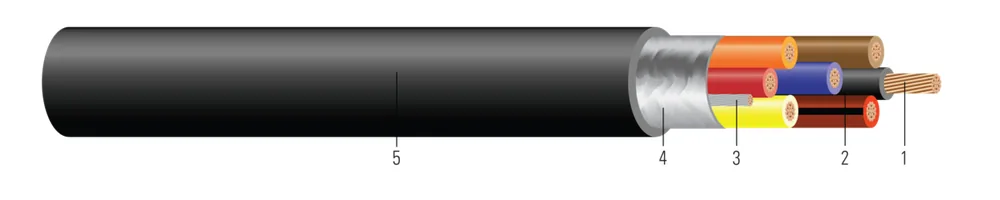

CU 600V Aislamiento PVC-Nylon Chaqueta PVC TFN Blindado. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45154
Cable de control Tipo TC-ER, PLTC, FPL y NFPL de 600 voltios, conductores de cobre, aislamiento de policloruro de vinilo (PVC) con capa de nylon TFN, chaqueta de policloruro de vinilo (PVC), blindado, identificación de conductores de cable de control por Método 1 Tabla 2.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (13) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 22 | 77 | 150.38 | 451.14 | 0.1740.44 | 1319 | 1928 | 6.6699.92 | 8.03511.96 | 2.15.33 | 1414 | 57645902 | |
| 18 AWG18 AWG | 44 | 77 | 150.38 | 451.14 | 0.3030.77 | 2334 | 5785 | 6.6699.92 | 8.03511.96 | 3.69.14 | -- | 1111 | 58609407 |
| 18 AWG18 AWG | 66 | 77 | 150.38 | 451.14 | 0.3650.93 | 3349 | 81121 | 6.6699.92 | 8.03511.96 | 4.411.18 | -- | 1111 | 57788802 |
| 16 AWG16 AWG | 22 | 77 | 150.38 | 451.14 | 0.2980.76 | 2131 | 5277 | 4.1816.22 | 5.0377.50 | 3.69.14 | -- | 1818 | 57788302 |
| 16 AWG16 AWG | 33 | 77 | 150.38 | 451.14 | 0.2200.56 | 2943 | 3958 | 4.1816.22 | 5.0377.50 | 2.66.60 | -- | 1818 | 57788402 |
| 16 AWG16 AWG | 44 | 77 | 200.51 | 451.14 | 0.3240.82 | 4060 | 75112 | 4.1816.22 | 5.0377.50 | 3.99.91 | -- | 1414 | 7716144408 |
| 16 AWG16 AWG | 1616 | 77 | 200.51 | 601.52 | 0.5741.46 | 136202 | 237353 | 4.1816.22 | 5.0377.50 | 6.917.53 | -- | 99 | 6682510208 |
| 16 null16 null | 22 | 77 | 150.38 | 451.14 | 0.2980.76 | 2131 | 5277 | 4.1816.22 | 5.0377.50 | 3.69.14 | -- | 1818 | 57788399 |
Números de parte en esta familia (13)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 2 conductores (2) | |||||
| 57645999 | 18-7 2 CONDUCTORES CU TFN/PVC NEGRO/ROJO TIPO TC 600V NEGRO 18-7 2/C CU TFN/PVC BLACK/RED TYPE TC 600V BLACK | 18 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 57645902 | 18-7 2/C CU TFN/PVC NEGRO/ROJO TIPO TC 600V NEGRO 1000 FT 18-7 2/C CU TFN/PVC BLACK/RED TYPE TC 600V BLACK 1000 FT | 18 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 1000 FT | |
| 18 AWG · 4 conductores (2) | |||||
| 58609499 | 18-7 4 CONDUCTORES CU TFN/PVC NEGRO/ROJO/AZUL/NARANJA TIPO TC-ER/PLTC NEGRO 18-7 4/C CU TFN/PVC BLACK/RED/BLUE/ORANGE TYPE TC-ER/PLTC BLACK | 18 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58609407 | 18-7 4/C CU TFN/PVC NEGRO/ROJO/AZUL/NARANJA TIPO TC-ER/PLTC NEGRO 2500 FT 18-7 4/C CU TFN/PVC BLACK/RED/BLUE/ORANGE TYPE TC-ER/PLTC BLACK 2500 FT | 18 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE DE 2500 FT | |
| 18 AWG · 6 conductores (1) | |||||
| 57788802 | 18-7 6 CONDUCTORES CU TFN/PVC NEGRO/ROJO/BLANCO/VERDE/CAFÉ/AZUL TIPO TC-ER 600V NEGRO 1000 FT 18-7 6/C CU TFN/PVC BLACK/RED/WHITE/GREEN/BROWN/BLUE TYPE TC-ER 600V BLACK 1000 FT | 18 AWG 6C 7 STR | NEGRO/ROJO/BLANCO/VERDE/CAFÉ/AZUL | CARRETE DE 1000 FT | |
| 16 AWG · 2 conductores (1) | |||||
| 57788302 | 16 AWG 7 HILOS 2 CONDUCTORES CU FPL/TC/PLTC/PVC NEGRO/ROJO TIPO TC/PLTC NEGRO 1000 FT 16-7 2/C CU FPL/TC/PLTC/PVC BLACK/RED TYPE TC/PLTC BLACK 1000 FT | 16 AWG 2C 7 STR | NEGRO/ROJO | CARRETE DE 1000 FT | |
| 16 AWG · 3 conductores (2) | |||||
| 57788499 | 16/1 TRIAD CABLEADO CU TFN/PVC OAS TIPO TC-ER NEGRO 16/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER BLACK | 16 AWG 3C 7S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 57788402 | 16/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER NEGRO 1000 FT 16/1 TRIAD STR CU TFN/PVC OAS TYPE TC-ER BLACK 1000 FT | 16 AWG 3C 7S | NEGRO/BLANCO/ROJO | CARRETE DE 1000 FT | |
| 16 AWG · 4 conductores (1) | |||||
| 7716144408 | 16-7 4/C CU TFN/PVC NEGRO/ROJO/AZUL/NARANJA TYPE TC-ER 600V NEGRO 0 FT 16-7 4/C CU TFN/PVC BLACK/RED/BLUE/ORANGE TYPE TC-ER 600V BLACK 0 FT | 16 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 16 AWG · 16 conductores (3) | |||||
| 6682514408 | 16 AWG 7 16 CONDUCTORES CU TFN/PVC TYPE TC-ER/PLTC NEGRO 0 FT 16-7 16/C CU TFN/PVC TYPE TC-ER/PLTC BLACK 0 FT | 16 AWG 16C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO STRIPE/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE | CARRETE CORTE A LA MEDIDA | |
| 6682510208 | 16-7 16 CONDUCTORES CU TFN/PVC TIPO TC-ER/PLTC NEGRO 1000 FT 16-7 16/C CU TFN/PVC TYPE TC-ER/PLTC BLACK 1000 FT | 16 AWG 16C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO STRIPE/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE | CARRETE DE 1000 FT | |
| 6682518508 | 16-7 16 CONDUCTORES CU TFN/PVC TIPO TC-ER/PLTC NEGRO 8800 FT 16-7 16/C CU TFN/PVC TYPE TC-ER/PLTC BLACK 8800 FT | 16 AWG 16C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO STRIPE/AZUL-NEGRO STRIPE/NARANJA-NEGRO STRIPE/AMARILLO-NEGRO STRIPE/CAFÉ-NEGRO STRIPE/NEGRO-ROJO STRIPE/AZUL-ROJO STRIPE/NARANJA-ROJO STRIPE/AMARILLO-ROJO STRIPE/CAFÉ-ROJO STRIPE | CARRETE DE 8800 FT | |
| Otros (1) | |||||
| 57788399 | 16/2C CABLEADO BC OAS ROJO/NEGRO PVC/NYL PVC TYP 16/2C STR BC OAS RED/BLK PVC/NYL PVC TYP | null null | null null | ||
Aplicación y características
El cable de control tipo TC-ER, PLTC, FPL y NFPL de Southwire es apropiado para uso en áreas secas y húmedas, canalizaciones, charolas, enterramiento directo y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 90°C en lugares secos, 105°C para sobrecarga de emergencia, y 250°C. Para usos en clase I, II y III según el artículo 725 y 760 del NEC. Las construcciones con 3 o más conductores están certificadas para carreras expuestas (TC-ER) según NEC 336.10. Resistente a aceite y luz solar
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 13 Power-Limited Circuit Cables
- UL 66 Fixture Wire
- UL 1277 TC-ER
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
