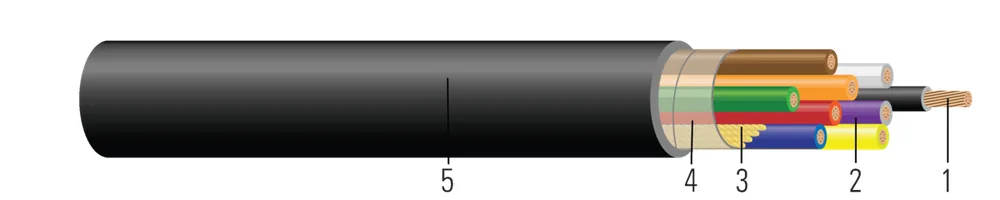

Cobre 600V con aislamiento de PVC y cubierta de PVC para minisplit, tipo TC-ER-JP
- Núm. Southwire
- SPEC10097
Cobre 600V con aislamiento de PVC y cubierta de PVC para minisplit, tipo THHN/THWN, clasificado a 75 ºC en húmedo y 90 ºC en seco
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (15) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Color | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 44 | 2626 | BK, RD, WE, GNBK, RD, WE, GN | 200.51 | 451.14 | 0.3430.87 | 3248 | 72107 | 4.4876.68 | 5.4068.05 | 1.43.56 | -- | 1818 | 58583501 | ||
| 14 AWG14 AWG | 44 | 11 | 0.0640.16 | BK, RD, WE, GNBK, RD, WE, GN | 200.51 | 451.14 | 0.3480.88 | 5074 | 89132 | 2.6313.92 | 3.1704.72 | 1.43.56 | 1616 | 2020 | 59540702 | |
| 14 AWG14 AWG | 33 | 77 | 0.0640.16 | BK, RD, GNBK, RD, GN | 200.51 | 1 x 141 x 14 | 451.14 | 0.3370.86 | 3857 | 75112 | 2.6313.92 | 3.1704.72 | 1.33.30 | 2020 | 2525 | 13854301 |
| 14 AWG14 AWG | 44 | 77 | 0.0700.18 | BK, RD, WE, GNBK, RD, WE, GN | 200.51 | 451.14 | 0.3510.89 | 5176 | 93138 | 2.6313.92 | 3.1704.72 | 1.43.56 | 1616 | 2020 | 58225703 | |
| 14 AWG14 AWG | 77 | 77 | 0.0700.18 | BK, RD, BE, OE, YW, BN, RD/BKBK, RD, BE, OE, YW, BN, RD/BK | 200.51 | 451.14 | 0.4291.09 | 90134 | 151225 | 2.6313.92 | 3.1704.72 | 1.74.32 | 1414 | 1717 | 40863301 |
Números de parte en esta familia (15)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 16 AWG · 3 conductores (2) | |||||
| 58583505 | 16-26 3/C CU TFFN/PVC NEGRO/ROJO/BLANCO 1x16 GG TIPO TC-ER-JP 600V NEGRO 50 FT 16-26 3/C CU TFFN/PVC BLACK/RED/WHITE 1x16 GG TYPE TC-ER-JP 600V BLACK 50 FT | 16 AWG 3C 26S | NEGRO/ROJO/BLANCO | 50 FT ROLLO | |
| 58583501 | 16-26 3/C CU TFFN/PVC NEGRO/ROJO/BLANCO 1x16 GG TIPO TC-ER-JP 600V NEGRO 250 FT 16-26 3/C CU TFFN/PVC BLACK/RED/WHITE 1x16 GG TYPE TC-ER-JP 600V BLACK 250 FT | 16 AWG 3C 26S | NEGRO/ROJO/BLANCO | CARRETE DE 250 FT | |
| 14 AWG · 3 conductores (5) | |||||
| 13854302 | 14-7 CU 3 CONDUCTORES THHN/PVC MINISPLIT TIPO TC 600V NEGRO 50 FT 14-7 CU 3/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 50 FT | 14 AWG 3C 7 STR | NEGRO/ROJO/VERDE | 50 FT ROLLO | |
| 13854301 | 14-7 CU 3 CONDUCTORES THHN/PVC MINISPLIT TIPO TC 600V NEGRO 250 FT 14-7 CU 3/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 250 FT | 14 AWG 3C 7 STR | NEGRO/ROJO/VERDE | BOBINA DE 250 FT | |
| 59540702 | 14 SÓLIDO CU 4 CONDUCTORES THHN/PVC MINISPLIT TIPO TC 600V NEGRO 50 FT 14 SOL CU 4/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 50 FT | 14 AWG 3C SOL | NEGRO/ROJO/BLANCO | 50 FT ROLLO | |
| 59540703 | 14 SOL CU 4/C THHN/PVC MINISPLIT TIPO TC 600V NEGRO 250 FT 14 SOL CU 4/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 250 FT | 14 AWG 3C SOL | NEGRO/ROJO/BLANCO | BOBINA DE 250 FT | |
| 59540705 | 14 SOL CU 4 CONDUCTORES THHN/PVC MINISPLIT TIPO TC 600V NEGRO 2500 FT 14 SOL CU 4/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 2500 FT | 14 AWG 3C SOL | NEGRO/ROJO/BLANCO | CARRETE DE 2500 FT | |
| 14 AWG · 4 conductores (4) | |||||
| 58225799 | 14-7 CU 4 CONDUCTORES THHN/PVC MINISPLIT TIPO TC 600V NEGRO 14-7 CU 4/C THHN/PVC MINISPLIT TYPE TC 600V BLACK | 14 AWG 4C 7 STR | NEGRO/ROJO/BLANCO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 58225705 | 14-7 CU 4/C THHN/PVC MINISPLIT TYPE TC 600V NEGRO 50 FT 14-7 CU 4/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 50 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/BLANCO/VERDE | 50 FT ROLLO | |
| 58225703 | 14-7 CU 4/C THHN/PVC MINISPLIT TIPO TC 600V NEGRO 250 FT 14-7 CU 4/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 250 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/BLANCO/VERDE | BOBINA DE 250 FT | |
| 58225707 | 14-7 CU 4 CONDUCTORES THHN/PVC MINISPLIT TIPO TC 600V NEGRO 1000 FT 14-7 CU 4/C THHN/PVC MINISPLIT TYPE TC 600V BLACK 1000 FT | 14 AWG 4C 7 STR | NEGRO/ROJO/BLANCO/VERDE | CARRETE DE 1000 FT | |
| 14 AWG · 7 conductores (4) | |||||
| 40863399 | 14-7 7/C CU THHN/PVC NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO TYPE TC-ER-JP 600V NEGRO 14-7 7/C CU THHN/PVC BLACK/RED/BLUE/ORANGE/YELLOW/BROWN/RED-BLACK TYPE TC-ER-JP 600V BLACK | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 40863305 | 14-7 7 CONDUCTORES CU THHN/PVC NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO TIPO TC-ER-JP 600V NEGRO 50 FT 14-7 7/C CU THHN/PVC BLACK/RED/BLUE/ORANGE/YELLOW/BROWN/RED-BLACK TYPE TC-ER-JP 600V BLACK 50 FT | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | 50 FT ROLLO | |
| 40863301 | 14-7 7 CONDUCTORES CU THHN/PVC NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO TIPO TC-ER-JP 600V NEGRO 250 FT 14-7 7/C CU THHN/PVC BLACK/RED/BLUE/ORANGE/YELLOW/BROWN/RED-BLACK TYPE TC-ER-JP 600V BLACK 250 FT | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | BOBINA DE 250 FT | |
| 40863302 | 14-7 7 CONDUCTORES CU THHN/PVC NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/ROJO-NEGRO TIPO TC-ER-JP 600V NEGRO 1000 FT 14-7 7/C CU THHN/PVC BLACK/RED/BLUE/ORANGE/YELLOW/BROWN/RED-BLACK TYPE TC-ER-JP 600V BLACK 1000 FT | 14 AWG 7C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO/CAFÉ/FRANJA ROJO-NEGRO | CARRETE DE 1000 FT | |
Aplicación y características
Los cables de control Tipo TC-ER-JP 600 voltios de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, ductos, canales, charolas, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de funcionar continuamente a temperatura de conductor que no exceda 75°C en lugares húmedos y 90°C en lugares secos, 105°C para sobrecarga de emergencia, y 150°C para condiciones de cortocircuito. Para usos en Clase I, II, y III, División 2 ubicaciones peligrosas por NEC Artículos 501 y 502. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) por NEC 336.10. Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona - Clasificado VW-1.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wire and Cables (sizes 14 AWG to 1000 kcmil)
- UL 1277 Electrical Power and Control Tray Cables
- RoHS-3 Complies with European Directive 2015/863
