CU 600V o 1000V LSZH XHHW-2 SOLONONplus™ libre de la lista roja Living Building Challenge™ (LBC)
- Núm. Southwire
- SPEC48003

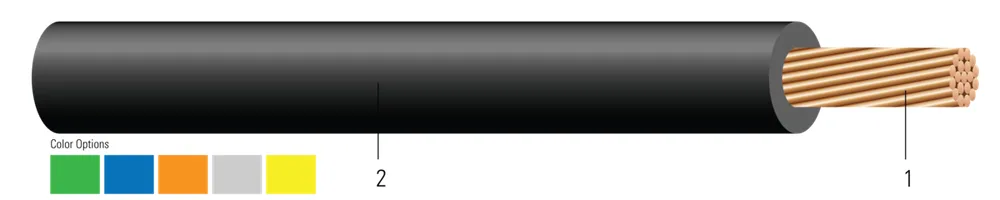

SOLONONplus™ 600 Volts o 1000V, conductor sencillo de cobre, aislamiento de poliolefina reticulada de bajo humo y libre de halógenos (XLPO LSZH), Tipo XHHW-2
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (15) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Clase de Cableado | Número de Conductor | Espesor del Aislamiento (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Tensión de Jalado Máximo (lbs)(kg) | |
|---|---|---|---|---|---|---|---|---|---|
| 10 AWG10 AWG | 77 | BB | 11 | 300.76 | 0.1770.45 | 4263 | 1.0401.55 | 67361499 | |
| 8 AWG8 AWG | 77 | BB | 11 | 451.14 | 0.2360.60 | 71106 | 0.6530.97 | 13259.87 | 67356099 |
| 6 AWG6 AWG | 77 | BB | 11 | 451.14 | 0.2720.69 | 105156 | 0.4110.61 | 20994.80 | 67362999 |
| 4 AWG4 AWG | 77 | BB | 11 | 451.14 | 0.3190.81 | 158235 | 0.2580.38 | 333151.05 | 67364599 |
| 3 AWG3 AWG | 77 | BB | 11 | 451.14 | 0.3460.88 | 195290 | 0.2050.31 | 420190.51 | 67388199 |
| 2 AWG2 AWG | 77 | BB | 11 | 451.14 | 0.3710.94 | 240357 | 0.1620.24 | 530240.40 | 67365299 |
| 1/0 AWG1/0 AWG | 1919 | BB | 11 | 551.40 | 0.4781.21 | 382568 | 0.1020.15 | 844382.83 | 67366499 |
| 2/0 AWG2/0 AWG | 1919 | BB | 11 | 551.40 | 0.5221.33 | 473704 | 0.0810.12 | 1064482.62 | 67390499 |
| 3/0 AWG3/0 AWG | 1919 | BB | 11 | 551.40 | 0.5721.45 | 588875 | 0.0640.10 | 1342608.72 | 67391799 |
| 4/0 AWG4/0 AWG | 1919 | BB | 11 | 551.40 | 0.6141.56 | 7291085 | 0.0510.08 | 1692767.48 | 67392999 |
| 250 KCMIL250 KCMIL | 3737 | BB | 11 | 651.65 | 0.6781.72 | 8671290 | 0.0430.06 | 2000907.18 | 67394199 |
| 350 KCMIL350 KCMIL | 3737 | BB | 11 | 651.65 | 0.7771.97 | 11921774 | 0.0310.05 | 28001270.06 | 67395599 |
| 500 KCMIL500 KCMIL | 3737 | BB | 11 | 651.65 | 0.9022.29 | 16762494 | 0.0220.03 | 40001814.37 | 67397899 |
| 600 KCMIL600 KCMIL | 6161 | BB | 11 | 802.03 | 1.0342.63 | 20363030 | 0.0180.03 | 48002177.24 | 67399099 |
| 2/02/0 | GreenGreen | 673896673896 |
Números de parte en esta familia (15)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 10 AWG (1) | ||||
| 67361499 | 10-7 CU 30 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 10-7 CU 30 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 10 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 8 AWG (1) | ||||
| 67356099 | 8-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 8-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 8 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 6 AWG (1) | ||||
| 67362999 | 6-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 6-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 6 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 4 AWG (1) | ||||
| 67364599 | 4-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 4-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 4 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 3 AWG (1) | ||||
| 67388199 | 3-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 3-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 3 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 2 AWG (1) | ||||
| 67365299 | 2-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 2-7 CU 45 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 2 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (1) | ||||
| 67366499 | 1/0-19 CU 55 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 1/0-19 CU 55 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | ||||
| 67390499 | 2/0-19 CU 55 MILS XLPO XHHW-2 SOLONONplus VW-1 FT4 1000V NEGRO MATERIAL BLOQUEADO OBSOLETO. SIN NÚMERO DE MATERIAL DE REEMPLAZO #. 2/0-19 CU 55 MILS XLPO XHHW-2 SOLONONplus VW-1 FT4 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 2/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG (2) | ||||
| 67391799 | CONDUCTOR 3/0 AWG 19 HILOS CU 55 MIL XLPO XHHW-2 SOLONONplus VW-1 1000V NEGRO 3/0-19 CU 55 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACK | 3/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 67955799 | 3/0-19 CU ESTAÑADO 55 MILS XLPO XHHW-2 SOLONONplus FT4 600V NEGRO 3/0-19 TINNED CU 55 MILS XLPO XHHW-2 SOLONONplus FT4 600V BLACK | 3/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | ||||
| 67392999 | 4/0-19 CU 55 MILS XLPO XHHW-2 SOLONONplus VW-1 FT4 1000V NEGRO MATERIAL BLOQUEADO OBSOLETO. SIN NÚMERO DE MATERIAL DE REEMPLAZO #. 4/0-19 CU 55 MILS XLPO XHHW-2 SOLONONplus VW-1 FT4 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | ||||
| 67394199 | 250-37 CU 65 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 250-37 CU 65 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 250 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | ||||
| 67395599 | 350-37 CU 65 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 350-37 CU 65 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 350 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (1) | ||||
| 67397899 | 500-37 CU 65 MILS XLPO XHHW-2 SOLONONplus VW-1 FT4 1000V NEGRO MATERIAL BLOQUEADO OBSOLETO. SIN NÚMERO DE MATERIAL DE REEMPLAZO #. 500-37 CU 65 MILS XLPO XHHW-2 SOLONONplus VW-1 FT4 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (1) | ||||
| 67399099 | 600-61 CU 80 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V NEGROMATERIAL BLOQUEADO OBSOLETO. SIN MATERIAL DE REEMPLAZO #. 600-61 CU 80 MILS XLPO XHHW-2 SOLONONplus VW-1 1000V BLACKMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL #. | 600 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables tipo XHHW-2 SOLONONplus™ de 600 voltios o 1000 voltios de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, conductos, canales, charolas y aéreo cuando están soportados por un mensajero. Estos cables son ideales para su uso en establecimientos donde se desea baja emisión de humo y baja emisión de ácido para la seguridad y salud pública y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a temperaturas de conductor que no superen 90°C para operación normal en ubicaciones húmedas y secas, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito.
a. Los conductores están disponibles en cobre estañado y cableado flexible bajo solicitud.
b. Cumple NEC
c. El contenido de halógeno es menor al 0.2% y el gas ácido menor al 2.0%
d. Cumple UL VW-1
e. Prueba de Flama Vertical de 70,000 BTU/Hr
f. Listado UL para uso CT en 1/0 y mayores
g. Listado UL FT4/IEEE 1202 y ST-1 (#2 y mayores)
h. Impacto en frío y flexión en frío -40°C
i. Resistente a aceite I y II
j. Resistente a UV/luz solar
k. Color disponible bajo solicitud
l. Resistencia a aceite PRI a 60°C
m. Resistencia a aceite PRII a 75°C
n. Resistencia a gasolina y aceite GRI
o. Resistencia a gasolina y aceite GRII
p. Cumple REACH & RoHS
q. Listado y marcado SIN HALÓGENO (Libre de Halógeno) según CSA 2556-15
r. Libre de Lista Roja Living Building Challenge™ (LBC)
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B170 Oxygen Free Electrolytic Copper (available upon request)
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- UL 2885 Acid Gas, Acidity and conductivity of combusted materials and assessment of halogens
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- ICEA T-33-655/MIL-C-24643 Low Smoke Halogen Free (LSHF) Polymeric Jackets
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- RoHS-2 (European Directive 2011/65/EU)
- ISO 9001 Quality management
- ISO 14001 Environmental management systems standard
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (2 AWG and larger)
- NFPA 502 Standard for Road Tunnels, Bridges, and Other Limited Access Highways (non-emergency circuits only)
