CU 600/1000V Aislamiento XLPE Chaqueta Termoplástica CPE-TP XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45253

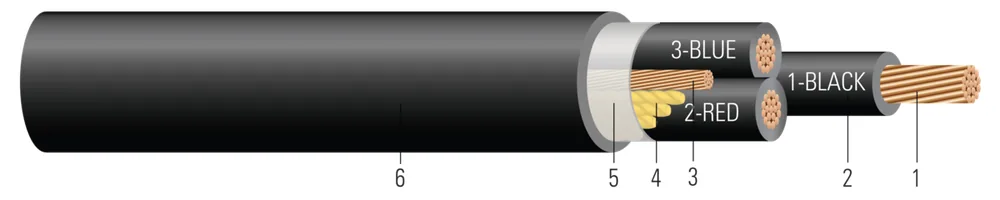

Cable de potencia tipo TC-ER 600 ó 1000 Voltios Tres conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2 Cubierta de policloruro de vinilo termoplástico (CPE-TP) con 1 conductor de tierra de cobre desnudo. Clasificación CT - Resistente a la luz solar - Para enterramiento directo - Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (12) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 8 AWG8 AWG | 33 | 77 | 0.1410.36 | 451.14 | 1102.79 | 0.7841.99 | 186277 | 403600 | 89067099 |
| 6 AWG6 AWG | 33 | 77 | 0.1770.45 | 451.14 | 1102.79 | 0.8692.21 | 297442 | 546813 | 89067199 |
| 4 AWG4 AWG | 33 | 77 | 0.2250.57 | 451.14 | 1102.79 | 0.9172.33 | 441656 | 7031046 | 89067299 |
| 2 AWG2 AWG | 33 | 77 | 0.2820.72 | 451.14 | 1102.79 | 1.0452.65 | 7021045 | 10431552 | 89067399 |
| 1/0 AWG1/0 AWG | 33 | 1919 | 0.3610.92 | 551.40 | 1102.79 | 1.2613.20 | 10691591 | 15292275 | 89070299 |
| 3/0 AWG3/0 AWG | 33 | 1919 | 0.4561.16 | 551.40 | 1102.79 | 1.4713.74 | 16992528 | 22623366 | 89070499 |
| 4/0 AWG4/0 AWG | 33 | 1919 | 0.5121.30 | 551.40 | 1102.79 | 1.5533.94 | 21093139 | 26773984 | 89070599 |
| 250 KCMIL250 KCMIL | 33 | 3737 | 0.5581.42 | 651.65 | 1102.79 | 1.7264.38 | 24693674 | 31794731 | 89070699 |
| 350 KCMIL350 KCMIL | 33 | 3737 | 0.6611.68 | 651.65 | 1102.79 | 1.9054.84 | 34385116 | 42366304 | 89070899 |
| 600 KCMIL600 KCMIL | 33 | 6161 | 0.8652.20 | 802.03 | 1102.79 | 2.4256.16 | 61369131 | 714110627 | 59811899 |
| 750 KCMIL750 KCMIL | 33 | 6161 | 0.9682.46 | 802.03 | 1102.79 | 2.6396.70 | 727710829 | 860612807 | 89071299 |
| 8 AWG8 AWG | 33 | 3.17.87 | 396179.62 | 0.6530.97 | 0.7861.17 | 0.0520.08 | 5050 | 5555 | 89067099 |
| 6 AWG6 AWG | 33 | 3.58.89 | 629285.31 | 0.4110.61 | 0.4950.74 | 0.0510.08 | 6565 | 7575 | 89067199 |
| 4 AWG4 AWG | 33 | 3.79.40 | 1001454.05 | 0.2580.38 | 0.3100.46 | 0.0480.07 | 8585 | 9595 | 89067299 |
| 2 AWG2 AWG | 33 | 5.213.21 | 1592722.12 | 0.1620.24 | 0.1950.29 | 0.0450.07 | 115115 | 130130 | 89067399 |
| 1/0 AWG1/0 AWG | 33 | 6.316.00 | 25341149.40 | 0.1020.15 | 0.1220.18 | 0.0440.07 | 150150 | 170170 | 89070299 |
| 3/0 AWG3/0 AWG | 33 | 7.418.80 | 40271826.61 | 0.0640.10 | 0.0780.12 | 0.0420.06 | 200200 | 225225 | 89070499 |
| 4/0 AWG4/0 AWG | 33 | 7.819.81 | 50782303.34 | 0.0510.08 | 0.0620.09 | 0.0410.06 | 230230 | 260260 | 89070599 |
| 250 KCMIL250 KCMIL | 33 | 8.621.84 | 60002721.55 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 255255 | 290290 | 89070699 |
| 350 KCMIL350 KCMIL | 33 | 9.524.13 | 84003810.17 | 0.0310.05 | 0.0390.06 | 0.0400.06 | 310310 | 350350 | 89070899 |
| 600 KCMIL600 KCMIL | 33 | 14.637.08 | 144006531.72 | 0.0180.03 | 0.0250.04 | 0.0390.06 | 420420 | 475475 | 59811899 |
| 750 KCMIL750 KCMIL | 33 | 15.840.13 | 180008164.66 | 0.0140.02 | 0.0220.03 | 0.0380.06 | 475475 | 535535 | 89071299 |
Números de parte en esta familia (12)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 8 AWG (1) | |||||
| 89067099 | 8 AWG 3 CONDUCTORES 7 HILOS CU XHHW/CPE PHASE ID 1x10 GG TYPE TC-ER 600V NEGRO 8-7 3/C CU XHHW/CPE PHASE ID 1x10 GG TYPE TC-ER 600V BLACK | 8 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 6 AWG (1) | |||||
| 89067199 | 6-7 3 CONDUCTORES CU XHHW/CPE IDENTIFICADOR DE FASE 1x8 GG TIPO TC-ER 600V NEGRO 6-7 3/C CU XHHW/CPE PHASE ID 1x8 GG TYPE TC-ER 600V BLACK | 6 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 4 AWG (1) | |||||
| 89067299 | 4-7 3 CONDUCTORES CU XHHW/CPE IDENTIFICADOR DE FASE 1x8 GW TIPO TC-ER 600V NEGRO 4-7 3/C CU XHHW/CPE PHASE ID 1x8 GW TYPE TC-ER 600V BLACK | 4 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 2 AWG (1) | |||||
| 89067399 | 2 AWG 3 CONDUCTORES 7 HILOS CU XHHW/CPE PHASE ID 1X#6 GW TYPE TC-ER 600V NEGRO 2-7 3/C CU XHHW/CPE PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 2 AWG 3C 7 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG (1) | |||||
| 89070299 | 1/0 AWG 19 HILOS 3 CONDUCTORES CU XHHW/CPE IDENTIFICADOR DE FASE 1X#6 GW TIPO TC-ER 600V NEGRO 1/0-19 3/C CU XHHW/CPE PHASE ID 1X#6 GW TYPE TC-ER 600V BLACK | 1/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG (1) | |||||
| 89070499 | 3/0 AWG 19 HILOS 3 CONDUCTORES CU XHHW/CPE IDENTIFICADOR DE FASE 1X#4 GW TIPO TC-ER 600V NEGRO 3/0-19 3/C CU XHHW/CPE PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 3/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | |||||
| 89070599 | 4/0 AWG 19 HILOS 3 CONDUCTORES CU XHHW/CPE IDENTIFICADOR DE FASE 1X#4 GW TIPO TC-ER 600V NEGRO 4/0-19 3/C CU XHHW/CPE PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 4/0 AWG 3C 19 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | |||||
| 89070699 | 250 kcmil 37 HILOS 3 CONDUCTORES CU XHHW/CPE IDENTIFICADOR DE FASE 1X#4 GW TIPO TC-ER 600V NEGRO 250-37 3/C CU XHHW/CPE PHASE ID 1X#4 GW TYPE TC-ER 600V BLACK | 250 KCMIL 3C 37S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | |||||
| 89070899 | 350 kcmil 37 HILOS 3 CONDUCTORES CU XHHW/CPE IDENTIFICADOR DE FASE 1X#3 GW TIPO TC-ER 600V NEGRO 350-37 3/C CU XHHW/CPE PHASE ID 1X#3 GW TYPE TC-ER 600V BLACK | 350 KCMIL 3C 37 STR | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (2) | |||||
| 59811899 | 600-61 3 CONDUCTORES CU XHHW/CPE IDENTIFICACIÓN DE FASE 1X#3/0 GW TIPO TC-ER 600V NEGRO 600-61 3/C CU XHHW/CPE PHASE ID 1X#3/0 GW TYPE TC-ER 600V BLACK | 600 KCMIL 3C 61S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
| 67184099 | 600-61 3 CONDUCTORES CU XHHW/CPE ID FASE 1X#1/0 GW TIPO TC-ER 600V NEGRO 600-61 3/C CU XHHW/CPE PHASE ID 1X#1/0 GW TYPE TC-ER 600V BLACK | 600 KCMIL 3C 61S | 1-CAFÉ/2-NARANJA/3-AMARILLO | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (1) | |||||
| 89071299 | 750-61 3 CONDUCTORES CU XHHW-2/CPE IDENTIFICACIÓN DE FASE 1X#1 GW TIPO TC-ER 600V NEGRO 750-61 3/C CU XHHW-2/CPE PHASE ID 1X#1 GW TYPE TC-ER 600V BLACK | 750 KCMIL 3C 61S | 1-NEGRO/2-ROJO/3-AZUL | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de potencia Tipo TC-ER de 600 Voltios de Southwire son adecuados para su uso en áreas húmedas y secas, tubo conduit, conductos, canales, charolas, enterramiento directo, soportado aéreamente por un cable mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 según los Artículos 501 y 502 del NEC. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según NEC 336.10. Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
