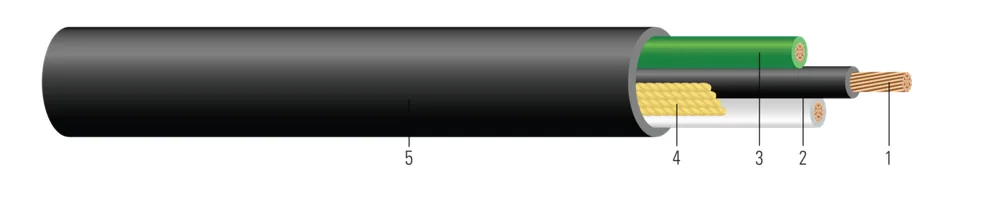

CU 600/1000V Aislamiento XLPE Chaqueta PVC XHHW-2 con Tierra Verde. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45104
Cable de control Tipo TC-ER de 600 o 1000 voltios, conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2, chaqueta de policloruro de vinilo (PVC) con 1 conductor de tierra de cobre aislado verde.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 22 | 77 | 300.76 | 451.14 | 0.3530.90 | 3857 | 88131 | 2.6313.92 | 3.1704.72 | 1.43.56 | 2020 | 2525 | 67169999 | |
| 12 AWG12 AWG | 22 | 77 | 300.76 | 451.14 | 0.4121.05 | 6191 | 119177 | 1.6622.47 | 2.0022.98 | 1.64.06 | 2525 | 3030 | 59639799 | |
| 10 AWG10 AWG | 22 | 77 | 300.76 | 451.14 | 0.4761.21 | 97144 | 168250 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 59283199 | |
| 8 AWG8 AWG | 22 | 77 | 451.14 | 601.52 | 0.6361.62 | 134199 | 246366 | 0.6530.97 | 0.7861.17 | 2.56.35 | 5050 | 5555 | 45909899 | |
| 6 AWG6 AWG | 22 | 77 | 0.1780.45 | 451.14 | 601.52 | 0.7141.81 | 134199 | 346515 | 0.4110.61 | 0.4950.74 | 2.97.37 | 6565 | 7575 | 45824399 |
| 4 AWG4 AWG | 22 | 77 | 451.14 | 601.52 | 0.8152.07 | 312464 | 466693 | 0.2580.38 | 0.3200.48 | 3.38.38 | 8585 | 9595 | 45815199 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 67169999 | 14-7 2 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x14 GG TIPO TC-ER 1000V NEGRO 14-7 2/C CU XHHW/PVC PHASE ID 1x14 GG TYPE TC-ER 1000V BLACK | 14 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 59639799 | 12-7 2 CONDUCTORES CU XHHW/PVC NEGRO/BLANCO 1x12 GG TIPO TC-ER 1000V NEGRO 12-7 2/C CU XHHW/PVC BLACK/WHITE 1x12 GG TYPE TC-ER 1000V BLACK | 12 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 59283199 | 10-7 2 CONDUCTORES CU XHHW/PVC NEGRO/BLANCO 1x10 GG TIPO TC-ER 1000V NEGRO 10-7 2/C CU XHHW/PVC BLACK/WHITE 1x10 GG TYPE TC-ER 1000V BLACK | 10 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 45909899 | 8-7 2 CONDUCTORES CU XHHW/PVC NEGRO/BLANCO 1X#10 GG TIPO TC-ER 1000V NEGRO 8-7 2/C CU XHHW/PVC BLACK/WHITE 1X#10 GG TYPE TC-ER 1000V BLACK | 8 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 45824399 | 6 AWG 2 CONDUCTORES CU XHHW/PVC NEGRO/BLANCO 1X#8 GG TIPO TC-ER 1000V NEGRO 6-7 2/C CU XHHW/PVC BLACK/WHITE 1X#8 GG TYPE TC-ER 1000V BLACK | 6 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 45815199 | 4 AWG 2 CONDUCTORES CU XHHW/PVC NEGRO/BLANCO 1X#8 GG TIPO TC-ER 1000V NEGRO 4-7 2/C CU XHHW/PVC BLACK/WHITE 1X#8 GG TYPE TC-ER 1000V BLACK | 4 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de control Southwire de tipo TC-ER de 600 o 1000 voltios son adecuados para uso en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas, enterramiento directo, aéreo soportado por mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en ubicaciones peligrosas de Clase I, II y III, División 2 según el Artículo 501 y 502 del NEC. Las construcciones con 3 conductores están listadas para ejecuciones expuestas (TC-ER) según NEC 336.10.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
