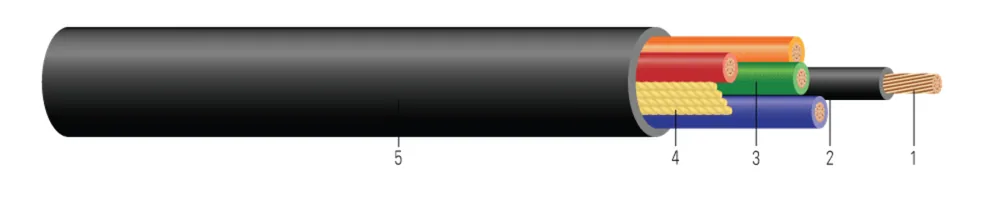

CU 600/1000V Aislamiento XLPE Chaqueta PVC XHHW-2 con Tierra Verde. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45103
Cable de control tipo TC-ER 600 o 1000 voltios, conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2, cubierta de cloruro de polivinilo (PVC) con 1 conductor de tierra CU aislado verde, método de identificación de conductor de cable de control 1 tabla 2. Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Color | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 33 | 77 | BK,RD,BE,GNBK,RD,BE,GN | 300.76 | 451.14 | 0.4091.04 | 5176 | 110164 | 2.6313.92 | 3.1704.72 | 1.64.06 | 2020 | 2525 | 95583199 |
| 12 AWG12 AWG | 22 | 77 | BK,RD,GNBK,RD,GN | 300.76 | 451.14 | 0.4251.08 | 6191 | 122182 | 1.6622.47 | 2.0022.98 | 1.74.32 | 2525 | 3030 | 45756299 |
| 12 AWG12 AWG | 33 | 77 | BK,RD,BE,GNBK,RD,BE,GN | 300.76 | 451.14 | 0.4491.14 | 81121 | 152226 | 1.6622.47 | 2.0022.98 | 1.84.57 | 2525 | 3030 | 95593099 |
| 12 AWG12 AWG | 44 | 77 | BK,RD,BE,OE,GNBK,RD,BE,OE,GN | 300.76 | 451.14 | 0.4911.25 | 101150 | 176262 | 1.6622.47 | 2.0022.98 | 2.05.08 | 2020 | 2424 | 95594899 |
| 10 AWG10 AWG | 22 | 77 | BK,RD,GNBK,RD,GN | 300.76 | 451.14 | 0.4761.21 | 97144 | 168250 | 1.0401.55 | 1.2531.86 | 1.94.83 | 3535 | 4040 | 45756499 |
| 10 AWG10 AWG | 33 | 77 | BK,RD,BE,GNBK,RD,BE,GN | 300.76 | 451.14 | 0.5471.39 | 129192 | 224333 | 1.0401.55 | 1.2531.86 | 2.25.59 | 3535 | 4040 | 95595599 |
| 10 AWG10 AWG | 44 | 77 | BK,RD,BE,OE,GNBK,RD,BE,OE,GN | 300.76 | 601.52 | 0.6031.53 | 161240 | 273406 | 1.0401.55 | 1.2531.86 | 2.46.10 | 2828 | 3232 | 95596399 |
| 10 AWG10 AWG | 55 | 77 | BK,RD,BE,OE,YW,GNBK,RD,BE,OE,YW,GN | 300.76 | 601.52 | 0.6571.67 | 193287 | 322479 | 1.0401.55 | 1.2531.86 | 2.66.60 | 2828 | 3232 | 66604199 |
Números de parte en esta familia (8)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 95583199 | 14-7 3 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x14 GG TIPO TC-ER 1000V NEGRO 14-7 3/C CU XHHW/PVC PHASE ID 1x14 GG TYPE TC-ER 1000V BLACK | 14 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 45756299 | 12-7 2 CONDUCTORES CU XHHW/PVC NEGRO/ROJO 1x12 GG TIPO TC-ER 1000V NEGRO 12-7 2/C CU XHHW/PVC BLACK/RED 1x12 GG TYPE TC-ER 1000V BLACK | 12 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 95593099 | 12-7 3 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x12 GG TIPO TC-ER 1000V NEGRO 12-7 3/C CU XHHW/PVC PHASE ID 1x12 GG TYPE TC-ER 1000V BLACK | 12 AWG 3C 7S | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 95594899 | 12-7 4 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x12 GG TIPO TC-ER 1000V NEGRO 12-7 4/C CU XHHW/PVC PHASE ID 1x12 GG TYPE TC-ER 1000V BLACK | 12 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 45756499 | 10-7 2 CONDUCTORES CU XHHW/PVC NEGRO/ROJO 1x10 GG TIPO TC-ER 1000V NEGRO 10-7 2/C CU XHHW/PVC BLACK/RED 1x10 GG TYPE TC-ER 1000V BLACK | 10 AWG 2C 7 STR | NEGRO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 95595599 | 10-7 3 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 1000V NEGRO 10-7 3/C CU XHHW/PVC PHASE ID 1x10 GG TYPE TC-ER 1000V BLACK | 10 AWG 3C 7 STR | NEGRO/ROJO/AZUL | CARRETE CORTE A LA MEDIDA | |
| 95596399 | 10-7 4 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 1000V NEGRO 10-7 4/C CU XHHW/PVC PHASE ID 1x10 GG TYPE TC-ER 1000V BLACK | 10 AWG 4C 7 STR | NEGRO/ROJO/AZUL/NARANJA | CARRETE CORTE A LA MEDIDA | |
| 66604199 | 10-7 5 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x10 GG TIPO TC-ER 1000V NEGRO 10-7 5/C CU XHHW/PVC PHASE ID 1x10 GG TYPE TC-ER 1000V BLACK | 10 AWG 5C 7S | NEGRO/ROJO/AZUL/NARANJA/AMARILLO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de control Tipo TC-ER de 600 o 1000 Voltios de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, aéreos soportados por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en lugares peligrosos Clase I, II, y III, División 2 según los Artículos 501 y 502 de la NEC. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según la NEC 336.10. Libre de silicón
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- VW-1 (Vertical-Wire) Flame Test
