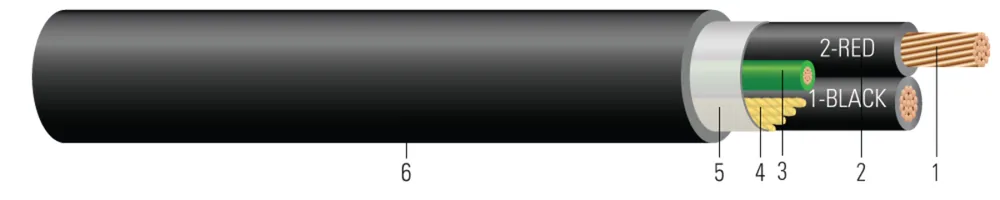

CU 600/1000V Aislamiento XLPE Chaqueta PVC XHHW-2 con Tierra Desnuda o Verde. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45240
Cable de potencia Tipo TC-ER de 600 o 1000 voltios, tres conductores de cobre, aislamiento de polietileno reticulado (XLPE) XHHW-2, chaqueta de policloruro de vinilo (PVC) con 1 conductor de tierra desnudo o aislado verde. Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (3) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 8 AWG8 AWG | 22 | 77 | 0.1410.36 | 451.14 | 601.52 | 0.5921.50 | 135201 | 242360 | 67104299 |
| 6 AWG6 AWG | 22 | 77 | 0.1770.45 | 451.14 | 601.52 | 0.6911.76 | 215320 | 341507 | 57095999 |
| 4 AWG4 AWG | 22 | 77 | 0.2250.57 | 451.14 | 601.52 | 0.7481.90 | 311463 | 444661 | 59624099 |
| 8 AWG8 AWG | 22 | 2.46.10 | 264119.75 | 0.6530.97 | 0.7861.17 | 0.0520.08 | 5050 | 5555 | 67104299 |
| 6 AWG6 AWG | 22 | 2.87.11 | 419190.06 | 0.4110.61 | 0.4950.74 | 0.0510.08 | 6565 | 7575 | 57095999 |
| 4 AWG4 AWG | 22 | 3.07.62 | 667302.55 | 0.2580.38 | 0.3100.46 | 0.0480.07 | 8585 | 9595 | 59624099 |
Números de parte en esta familia (3)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 67104299 | CABLE 8-7 2 CONDUCTORES CU XHHW/PVC CON IDENTIFICADOR DE FASE 1x10 GG TYPE TC-ER 600V NEGRO 8-7 2/C CU XHHW/PVC PHASE ID 1x10 GG TYPE TC-ER 600V BLACK | 8 AWG 2C 7 STR | NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 57095999 | 6 AWG 7 HILOS 2 CONDUCTORES CU XHHW/PVC IDENTIFICACIÓN DE FASE 1x8 GG TIPO TC-ER 1000V NEGRO 6-7 2/C CU XHHW/PVC PHASE ID 1x8 GG TYPE TC-ER 1000V BLACK | 6 AWG 2C 7 STR | 1-NEGRO/2-ROJO | CARRETE CORTE A LA MEDIDA | |
| 59624099 | 4-7 2/C CU XHHW-2/PVC PHASE ID 1x8 GW TYPE TC-ER 1000V NEGRO 4-7 2/C CU XHHW-2/PVC PHASE ID 1x8 GW TYPE TC-ER 1000V BLACK | 4 AWG 2C 7 STR | 1-NEGRO/2-ROJO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de potencia Tipo TC-ER de 600 ó 1000 Voltios de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de funcionar continuamente a la temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en lugares peligrosos Clase I, II, y III, División 2 según NEC Artículos 501 y 502. Tipo TC-ER según NEC 336.10. Libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 383 Flame Test (70,000 btu)
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
