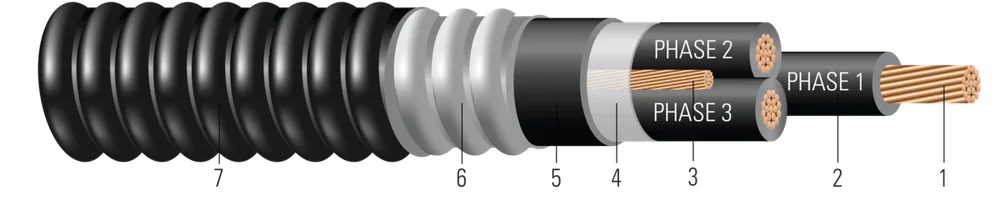

CU 600/1000V Aislamiento XLPE Armadura PVC AIA Cubierta de PVC XHHW-2. Teck - Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona

Southwire

CU 600/1000V Aislamiento XLPE Armadura PVC AIA Cubierta de PVC XHHW-2. Teck - Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona

Núm. Southwire
SPEC45360

{SQMTR_DUAL} SOUTHWIRE{R} {CSA} LL90458 3/C XXX AWG (XX{mm2}) CU TECK 90 XLPE -40{D}C FT4 AG14 SUN. RES. 90{D}C 1000V HL --- {UL} E96627 TYPE MC XLPE 600V SUN. RES. DIRECT BURIAL 90{D}C --- {NOM}-ANCE Tipo MC XHHW-2 CT FT4 600V o 1000V 90{D}C USA

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (6) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor del Aislamiento (mils)(mm)Espesor de Cubierta Interna (mils)(mm)Diámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
8 AWG8 AWG770.1410.36451.14501.270.8462.15551.400.9562.43490729396179.626.717.02 64085399
1 AWG1 AWG19190.3220.82551.40501.271.5483.93651.651.6804.27163924392008910.8111.829.97 64088199
1/0 AWG1/0 AWG19190.3610.92551.40501.271.6324.15651.651.7644.481896282225341149.4012.331.24 64087899
3/0 AWG3/0 AWG19190.4561.16551.40501.271.8144.61651.651.9464.942643393340271826.6113.634.54 64088999
4/0 AWG4/0 AWG19190.5121.30551.40501.271.9434.94651.652.0755.273205477050782303.3414.536.83 64089899
350 KCMIL350 KCMIL37370.6611.68651.65601.522.3605.99802.032.5266.425020747184003810.1717.744.96 64090599
8 AWG8 AWG0.6530.970.7861.170.0330.050.0520.08 64085399
1 AWG1 AWG0.1280.190.1540.230.0190.030.0460.07 64088199
1/0 AWG1/0 AWG0.1020.150.1220.180.0170.030.0440.07 64087899
3/0 AWG3/0 AWG0.0640.100.0780.120.0140.020.0420.06 64088999
4/0 AWG4/0 AWG0.0510.080.0620.090.0130.020.0410.06 64089899
350 KCMIL350 KCMIL0.0310.050.0390.060.0120.020.0400.06 64090599

Números de parte en esta familia (6)

Por calibre:
Núm. SouthwireDescripciónConstrucciónEmpaque
64085399CABLE 8-7 3 CONDUCTORES CU XLP NEGRO/ROJO/AZUL TECK90 1KV CUBIERTA PVC NEGRA AIA 8-7 3/C CU XLP BLACK/RED/BLUE TECK90 1KV AIA BLACK PVC JKT8 AWG 3C 7 STRCARRETE CORTE A LA MEDIDA
640881991-19 3 CONDUCTORES CU XLP TECK90 1KV CUBIERTA PVC NEGRO 1-19 3/C CU XLP TECK90 1KV AIA BLACK PVC JKT1 AWG 3C 19 STRCARRETE CORTE A LA MEDIDA
640878991/0-19 3 CONDUCTORES CU XLP TECK90 1KV AIA CUBIERTA PVC NEGRA 1/0-19 3/C CU XLP TECK90 1KV AIA BLACK PVC JKT1/0 AWG 3C 19 STRCARRETE CORTE A LA MEDIDA
640889993/0-19 3 CONDUCTORES CU XLP TECK90 1KV AIA CUBIERTA PVC NEGRA 3/0-19 3/C CU XLP TECK90 1KV AIA BLACK PVC JKT3/0 AWG 3C 19 STRCARRETE CORTE A LA MEDIDA
640898994/0-19 3 CONDUCTORES CU XLP TECK90 1KV AIA CUBIERTA PVC NEGRA 4/0-19 3/C CU XLP TECK90 1KV AIA BLACK PVC JKT4/0 AWG 3C 19 STRCARRETE CORTE A LA MEDIDA
64090599350-37 3 CONDUCTORES CU XLP TECK90 1KV AIA CUBIERTA PVC NEGRA 350-37 3/C CU XLP TECK90 1KV AIA BLACK PVC JKT350 KCMIL 3C 37 STRCARRETE CORTE A LA MEDIDA

Aplicación y características

Para cableado expuesto u oculto en lugares húmedos o secos. Para uso en canaletas de cable ventiladas, no ventiladas y tipo escalera y pasacables flexible ventilado en lugares húmedos, secos, peligrosos o enterramiento directo. Resistente a la luz solar. Las aplicaciones típicas son para circuitos de control, iluminación y energía en: plantas de pulpa y papel, plantas siderúrgicas, plantas de procesamiento de alimentos, centros comerciales, minas, centrales generadoras, refinerías, plantas industriales y plantas químicas.

  • -40°C - Temperatura de Flexión en Frío y Impacto CSA
  • -40°C - Temperatura Mínima de Instalación
  • 90°C - Temperatura Máxima de Operación Continua

Normas y referencias

  • ASTM B3 Soft or Annealed Copper Wire
  • ASTM B8 Concentric-Lay-Stranded Copper Conductors
  • ASTM B787 19 Wire Combination Unilay-Stranded Copper Conductors
  • UL 1569 Metal-Clad Cables
  • CSA C22.2 No. 174 Cables in Hazardous Locations
  • CSA C22.2 No. 131 Type TECK 90 Cable
  • CSA LTGG [-40°C] - as per C68.10 - for Cold Bend and Impact rating
  • CSA AG14 - Acid Gas Compliance
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
