CU 600/1000V Aislamiento XLPE Armadura ARMOR-X® Cubierta Termoplástica LSZH-TP XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona
- Núm. Southwire
- SPEC45354

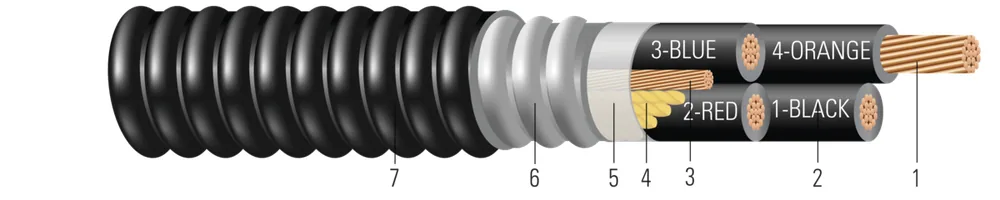

Cable de Potencia Tipo MC-HL 600 ó 1000 Voltios, Cuatro Conductores de Cobre, Aislamiento de Polietileno Reticulado (XLPE) Tipo XHHW-2, Armadura de Soldadura Corrugada Continua - ARMOR-X®, Termoplástico SOLONON® Baja Emisión de Humo Cero Halógeno (LSZH-TP) con 1 Tierra de Cobre Desnudo
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 AWG4 AWG | 77 | 0.2250.57 | 451.14 | 1.0202.59 | 501.27 | 1.1202.84 | 9141360 | 1068484.44 | 7.819.81 | 64152099 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 551.40 | 1.5403.91 | 601.52 | 1.6604.22 | 24443637 | 34071545.39 | 11.629.46 | 57242199 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 551.40 | 1.8454.69 | 601.52 | 1.9654.99 | 35415270 | 54162456.65 | 13.835.05 | 55085699 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 651.65 | 2.6706.78 | 751.91 | 2.8207.16 | 775611542 | 128005805.98 | 19.750.04 | 56306999 |
| 4 AWG4 AWG | 0.2580.38 | 0.3100.46 | 0.0220.03 | 0.0480.07 | 64152099 | |||||
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.0970.14 | 0.0160.02 | 0.0430.06 | 57242199 | |||||
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0620.09 | 0.0130.02 | 0.0410.06 | 55085699 | |||||
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0290.04 | 0.0100.01 | 0.0390.06 | 56306999 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 64152099 | 4-7 4 CONDUCTORES CPRESS CU XHHW-2 1X#8 CU GW CUBIERTA ARMOR-X MC-HL 600V NEGRO SOLONON 4-7 4/C CPRESS CU XHHW-2 1X#8 CU GW ARMOR-X MC-HL 600V BLACK SOLONON JACKET | 4 AWG 4C 7 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/8 AWG TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA | |
| 57242199 | 2/0-19 4/C CPRESS CU XHHW-2 1X#4 CU GW ARMOR-X MC-HL 600V NEGRO CUBIERTA SOLONONÓN 2/0-19 4/C CPRESS CU XHHW-2 1X#4 CU GW ARMOR-X MC-HL 600V BLACK SOLONONJACKET | 2/0 AWG 4C 19 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/4 AWG TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA | |
| 55085699 | 4/0-19 4 CONDUCTORES CPRESS CU XHHW-2 1X#4 CU GW ARMOR-X MC-HL 600V NEGRO SOLO SIN CUBIERTA 4/0-19 4/C CPRESS CU XHHW-2 1X#4 CU GW ARMOR-X MC-HL 600V BLACK SOLONONJACKET | 4/0 AWG 4C 19 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/4 AWG TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA | |
| 56306999 | 500-37 4 CONDUCTORES CPRESS CU XHHW-2 1X#2 CU GW ARMOR-X MC 600V CUBIERTA NEGRO SOLONON 500-37 4/C CPRESS CU XHHW-2 1X#2 CU GW ARMOR-X MC 600V BLACK SOLONON JACKET | 500 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/2 AWG TIERRA DESNUDA | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de potencia Tipo MC-HL ARMOR-X® de 600 Voltios de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas, enterramiento directo, soportados aéreamente por un cable mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito, y -40°C para curvado en frío. Para usos en lugares peligrosos Clase I, II, y III, División 1 y 2 según los Artículos 501, 502, y 503 del NEC.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (500kcmil & Larger)
