CU 600/1000V Aislamiento XLPE Armadura ARMOR-X® Cubierta Termoplástica LSZH-TP XHHW-2. Cable para VFD - Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona

Núm. Southwire: SPEC45302

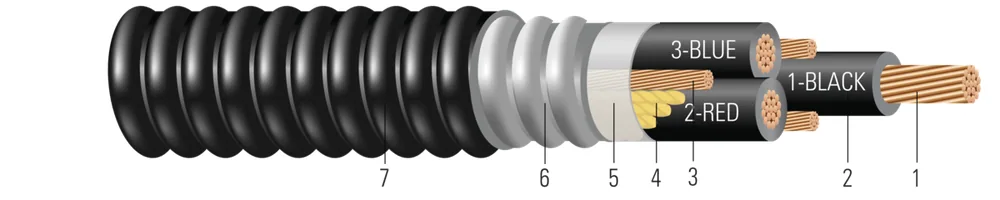

Tipo MC-HL Cable de Potencia 600 o 1000 Voltios Tres Conductores de Cobre, Aislamiento de Polietileno Reticulado (XLPE) XHHW-2 Armadura Corrugada Soldada Continua - ARMOR-X^®, Cubierta Termoplástica Solonon® de Cero Humo sin Halógenos (LSZH-TP) con Tierras de Cobre Desnudo

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (3) ↓

📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Espesor del Aislamiento (mils)(mm)	Diámetro Sobre Armadura (in)(cm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso Aprox. (lbs/1000')(kgs/km)	Tensión de Jalado Máximo (lbs)(kg)	Radio de Curvatura Mín. (in)(cm)
4 AWG4 AWG	77	0.2250.57	451.14	0.9202.34	501.27	1.0202.59	7181069	1001454.05	7.118.03	64769999
2/0 AWG2/0 AWG	1919	0.4051.03	551.40	1.4703.73	501.27	1.5764.00	19922964	31941448.77	11.027.94	67267399
3/0 AWG3/0 AWG	1919	0.4561.16	551.40	1.5403.91	601.52	1.6604.22	24273612	40271826.61	11.629.46	58667499
4 AWG4 AWG	0.2580.38	0.3100.46	0.0220.03	0.0480.07	64769999
2/0 AWG2/0 AWG	0.0810.12	0.0970.14	0.0160.02	0.0430.06	67267399
3/0 AWG3/0 AWG	0.0640.10	0.0780.12	0.0140.02	0.0420.06	58667499

Números de parte en esta familia (3)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
64769999	4-7 3/C CPRESS CU XHHW-2 1X#8 CU GW ARMOR-X JACKET HL MC-HL 600V NEGRO SOLONON JACKET 4-7 3/C CPRESS CU XHHW-2 1X#8 CU GW ARMOR-X JACKET HL MC-HL 600V BLACK SOLONON JACKET	4 AWG 3C 7 STR	1-NEGRO/2-ROJO/3-AZUL/8 AWG TIERRA DESNUDA	CARRETE CORTE A LA MEDIDA
67267399	2/0-19 3/C CPRESS CU XHHW-2 3X#10 CU GW ARMOR-X MC-HL 600V NEGRO CUBIERTA SOLONON 2/0-19 3/C CPRESS CU XHHW-2 3X#10 CU GW ARMOR-X MC-HL 600V BLACK SOLONON JACKET	2/0 AWG 3C 19 STR	1-NEGRO/2-ROJO/3-AZUL/10 AWG DESNUDO TIERRA/10 AWG DESNUDO TIERRA/10 AWG DESNUDO TIERRA	CARRETE CORTE A LA MEDIDA
58667499	3/0-19 3/C CPRESS CU XHHW-2 3X#8 CU GW ARMOR-X MC-HL 600V NEGRO CUBIERTA SOLONONÓN 3/0-19 3/C CPRESS CU XHHW-2 3X#8 CU GW ARMOR-X MC-HL 600V BLACK SOLONONJACKET	3/0 AWG 3C 19 STR	1-NEGRO/2-ROJO/3-AZUL/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRA/8 AWG DESNUDO TIERRA	CARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de potencia Southwire 600 Volt Tipo MC-HL ARMOR-X^® son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no exceda 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, 250°C para condiciones de cortocircuito, y -50°C para flexión en frío. Para uso en lugares peligrosos Clase I, II, y III, División 1 y 2 según los Artículos 501, 502, y 503 de NEC. Los cables con 3 conductores de tierra son adecuados para aplicación VFD.

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
ASTM B8 Concentric-Lay-Stranded Copper Conductors
UL 44 Thermoset-Insulated Wires and Cables
UL 1569 Metal-Clad Cables
UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
ICEA S-138-738 Power Cables Rated 2000 Volts or Less for use Between Variable Frequency Drives and Motors
IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
