CU 600/1000V Aislamiento XLPE Tierra al 50% Armadura AIA Cubierta de PVC XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona
- Núm. Southwire
- SPEC45309

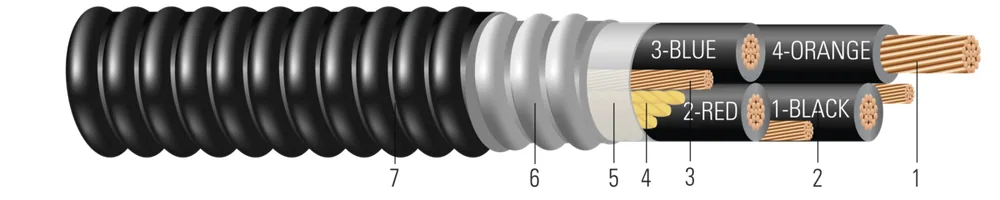

Cable de Potencia Tipo MC de 600 Volts, Cuatro Conductores de Cobre, aislamiento de Polietileno de Cadena Cruzada (XLPE) XHHW-2, Tres conductores de tierra de cobre desnudo al 50%, Armadura de Aluminio Engargolada (AIA), Cubierta de Cloruro de Polivinilo (PVC). Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 551.40 | 1.3813.51 | 501.27 | 1.4873.78 | 20583063 | 27031226.06 | 10.426.42 | 66539999 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 551.40 | 1.8144.61 | 601.52 | 1.9404.93 | 37735615 | 54162456.65 | 13.634.54 | 66540299 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 651.65 | 1.9644.99 | 601.52 | 2.0905.31 | 43436463 | 64002902.99 | 14.637.08 | 66541099 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 651.65 | 2.5046.36 | 751.91 | 2.6546.74 | 828412328 | 128005805.98 | 18.647.24 | 95237499 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1220.18 | 0.0170.03 | 0.0440.07 | 66539999 | |||||
| 4/0 AWG4/0 AWG | 0.0510.08 | 0.0620.09 | 0.0130.02 | 0.0410.06 | 66540299 | |||||
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0530.08 | 0.0140.02 | 0.0410.06 | 66541099 | |||||
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0290.04 | 0.0100.01 | 0.0390.06 | 95237499 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 66539999 | 1/0-19 CU 4 CONDUCTORES 55 MILS XHHW-2 3X6 CU GW AIA PVC 600V 1/0-19 CU 4/C 55 MILS XHHW-2 3X6 CU GW AIA PVC 600V | 1/0 AWG 4C 19S | NEGRO/NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 66540299 | 4/0-19 CU 4 CONDUCTORES 55 MILS XHHW-2 3X4 CU GW AIA PVC 600V 4/0-19 CU 4/C 55 MILS XHHW-2 3X4 CU GW AIA PVC 600V | 4/0 AWG 4C 19 STR | NEGRO/NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 66541099 | 250-37 CU 4 CONDUCTORES 65 MILS XHHW-2 3X4 CU GW AIA PVC 600V 250-37 CU 4/C 65 MILS XHHW-2 3X4 CU GW AIA PVC 600V | 250 KCMIL 4C 37S | NEGRO/NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 95237499 | 500-37 CU 4 CONDUCTORES 65 MILS XHHW-2 3X1 CU GW AIA PVC 600V 500-37 CU 4/C 65 MILS XHHW-2 3X1 CU GW AIA PVC 600V | 500 KCMIL 4C 37S | NEGRO/NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de potencia tipo MC de 600 voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, depósitos, charolas, enterramiento directo, aéreo soportado por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables pueden operar continuamente a la temperatura del conductor sin exceder 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos de clase I, II y III, división 2 según los artículos 501 y 502 del NEC. La tierra se dimensiona al 50% del conductor de fase con tres tierras desnudas separadas, una en cada intersticio entre conductores. Libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
