CU 600/1000V Aislamiento XLPE Tierra al 50% Armadura AIA Cubierta de PVC XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona
- Núm. Southwire
- SPEC45303

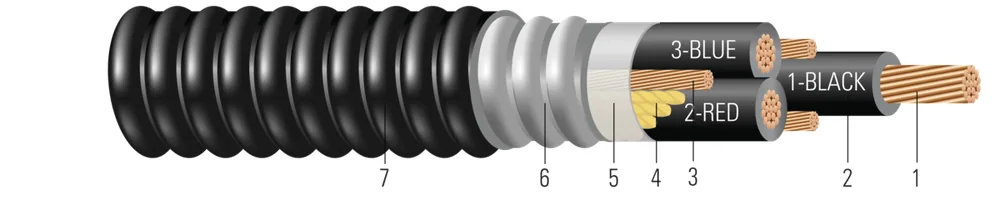

Cable de Potencia Tipo MC de 600 Volts, Tres Conductores de Cobre, aislamiento de Polietileno de Cadena Cruzada (XLPE) XHHW-2, Tres conductores de tierra de cobre desnudo al 50%, Armadura de Aluminio Engargolada (AIA), Cubierta de Cloruro de Polivinilo (PVC). Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 551.40 | 1.2463.16 | 501.27 | 1.3523.43 | 16772496 | 25341149.40 | 9.524.13 | 65538399 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 551.40 | 1.3543.44 | 501.27 | 1.4603.71 | 19832951 | 31941448.77 | 10.225.91 | 66539699 |
| 3/0 AWG3/0 AWG | 1919 | 0.4561.16 | 551.40 | 1.4493.68 | 501.27 | 1.5553.95 | 25243756 | 40271826.61 | 10.927.69 | 65538699 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 651.65 | 1.7694.49 | 601.52 | 1.8894.80 | 35975353 | 60002721.55 | 13.233.53 | 67188399 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 651.65 | 1.9835.04 | 601.52 | 2.1035.34 | 47807113 | 84003810.17 | 14.737.34 | 57688899 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 651.65 | 2.2755.78 | 751.91 | 2.4256.16 | 66299865 | 120005443.10 | 17.043.18 | 55259889 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 802.03 | 2.7587.01 | 751.91 | 2.9087.39 | 975114511 | 180008164.66 | 20.451.82 | 58866699 |
| 1/0 AWG1/0 AWG | 0.1020.15 | 0.1220.18 | 0.0170.03 | 0.0440.07 | 65538399 | |||||
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.0970.14 | 0.0160.02 | 0.0430.06 | 66539699 | |||||
| 3/0 AWG3/0 AWG | 0.0640.10 | 0.0780.12 | 0.0140.02 | 0.0420.06 | 65538699 | |||||
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0530.08 | 0.0140.02 | 0.0410.06 | 67188399 | |||||
| 350 KCMIL350 KCMIL | 0.0310.05 | 0.0390.06 | 0.0120.02 | 0.0400.06 | 57688899 | |||||
| 500 KCMIL500 KCMIL | 0.0220.03 | 0.0290.04 | 0.0100.01 | 0.0390.06 | 55259889 | |||||
| 750 KCMIL750 KCMIL | 0.0140.02 | 0.0220.03 | 0.0100.01 | 0.0380.06 | 58866699 |
Números de parte en esta familia (8)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 1/0 AWG (1) | |||||
| 65538399 | 1/0-19 CU 3 CONDUCTORES 55 MILS XHHW-2 3X6 CU GW AIA PVC 600V 1/0-19 CU 3/C 55 MILS XHHW-2 3X6 CU GW AIA PVC 600V | 1/0 AWG 3C 19 STR | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | |||||
| 66539699 | 2/0-19 CU 3 CONDUCTORES 55 MILS XHHW-2 3X6 CU GW AIA PVC 600V 2/0-19 CU 3/C 55 MILS XHHW-2 3X6 CU GW AIA PVC 600V | 2/0 AWG 3C 19 STR | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG (1) | |||||
| 65538699 | 3/0-19 CU 3 CONDUCTORES 55 MILS XHHW-2 3X4 CU GW AIA PVC 600V 3/0-19 CU 3/C 55 MILS XHHW-2 3X4 CU GW AIA PVC 600V | 3/0 AWG 3C 19 STR | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | |||||
| 67188399 | 250-37 CU 3 CONDUCTORES 65 MILS XHHW-2 3X4 CU GW AIA PVC 600V 250-37 CU 3/C 65 MILS XHHW-2 3X4 CU GW AIA PVC 600V | 250 KCMIL 3C 37S | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | |||||
| 57688899 | 350-37 CU 3 CONDUCTORES 65 MILS XHHW-2 3X2 CU GW AIA PVC 600V 350-37 CU 3/C 65 MILS XHHW-2 3X2 CU GW AIA PVC 600V | 350 KCMIL 3C 37 STR | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (2) | |||||
| 55259899 | 500-37 CU 3 CONDUCTORES 65 MILS XHHW-2 3X1 CU GW AIA PVC 600V 500-37 CU 3/C 65 MILS XHHW-2 3X1 CU GW AIA PVC 600V | 500 KCMIL 3C 37S | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 55259889 | 500-37 CU 3/C 65 MILS XHHW-2 3X1 CU GW PVC AIA 600V 2000 FT 500-37 CU 3/C 65 MILS XHHW-2 3X1 CU GW AIA PVC 600V 2000 FT | 500 KCMIL 3C 37S | NEGRO/NEGRO/NEGRO | CARRETE DE 2000 FT | |
| 750 kcmil (1) | |||||
| 58866699 | 750-61 CU 3 CONDUCTORES 80 MILÉSIMAS XHHW-2 3X2/0 CU GW AIA PVC 600V 750-61 CU 3/C 80 MILS XHHW-2 3X2/0 CU GW AIA PVC 600V | 750 KCMIL 3C 61S | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de potencia tipo MC de 600 voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, depósitos, charolas, enterramiento directo, aéreo soportado por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables pueden operar continuamente a la temperatura del conductor sin exceder 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos de clase I, II y III, división 2 según los artículos 501 y 502 del NEC. La tierra se dimensiona al 50% del conductor de fase con tres tierras desnudas separadas, una en cada intersticio entre conductores. Libre de silicona.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
