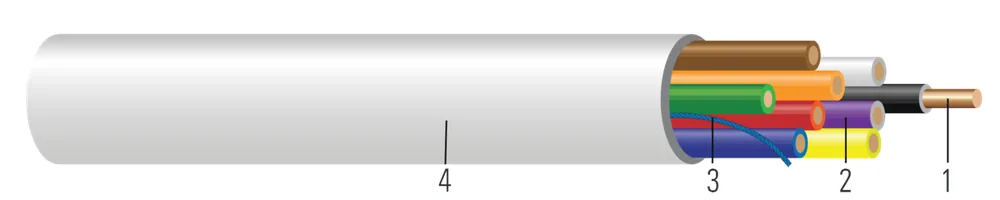

Cable de cobre para HVAC 300V, termostato sin blindaje, clasificado para pleno (plenum)
- Núm. Southwire
- SPEC10091
Cable de cobre 300V con aislamiento HDPE, cubierta de PVC CMP/CL2P de potencia limitada, para termostato sin blindaje, clasificado para pleno (plenum), 75 ºC
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (10) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Color | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 22 | SolidSolid | 0.0400.10 | BK, RDBK, RD | 50.13 | 150.38 | 0.1440.37 | 1015 | 1624 | 6.6699.92 | 8.03511.96 | 0.61.52 | 555020523 |
| 18 AWG18 AWG | 33 | SolidSolid | 0.0400.10 | BK, RD, WEBK, RD, WE | 50.13 | 150.38 | 0.1530.39 | 1522 | 2233 | 6.6699.92 | 8.03511.96 | 0.61.52 | 555030523 |
| 18 AWG18 AWG | 44 | SolidSolid | 0.0400.10 | BK, RD, WE, GNBK, RD, WE, GN | 50.13 | 150.38 | 0.1680.43 | 2030 | 2842 | 6.6699.92 | 8.03511.96 | 0.71.78 | 555040406 |
| 18 AWG18 AWG | 55 | SolidSolid | 0.0400.10 | BK, RD, WE, GN, BNBK, RD, WE, GN, BN | 50.13 | 150.38 | 0.1880.48 | 80119 | 3552 | 6.6699.92 | 8.03511.96 | 0.82.03 | 555050423 |
| 18 AWG18 AWG | 66 | SolidSolid | 0.0400.10 | BK, RD, WE, GN, BN, BEBK, RD, WE, GN, BN, BE | 50.13 | 150.38 | 0.2060.52 | 3045 | 4263 | 6.6699.92 | 8.03511.96 | 0.82.03 | 555060406 |
| 18 AWG18 AWG | 88 | SolidSolid | 0.0400.10 | BK, RD, WE, GN, BN, BE, OE, YWBK, RD, WE, GN, BN, BE, OE, YW | 50.13 | 150.38 | 0.2240.57 | 4060 | 5480 | 6.6699.92 | 8.03511.96 | 0.92.29 | 555080406 |
| 18 AWG18 AWG | 1010 | SolidSolid | 0.0400.10 | BK, RD, WE, GN, BN, BE, OE, YW, PE, GYBK, RD, WE, GN, BN, BE, OE, YW, PE, GY | 50.13 | 150.38 | 0.2640.67 | 4973 | 68101 | 6.6699.92 | 8.03511.96 | 1.12.79 | 555100423 |
Números de parte en esta familia (10)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 2 conductores (1) | |||||
| 555020523 | 18 SOL CU 2 CONDUCTORES N/S CMP/CL2P PVC-LS BLANCO 500 FT 18 SOL CU 2/C N/S CMP/CL2P PVC-LS WHITE 500 FT | 18 AWG 2C SOL | NEGRO/ROJO | CARRETE DE 500 FT EN CARTÓN | |
| 18 AWG · 3 conductores (1) | |||||
| 555030523 | 18 SOL CU 3 CONDUCTORES N/S CMP/CL2P PVC-LS BLANCO 500 FT 18 SOL CU 3/C N/S CMP/CL2P PVC-LS WHITE 500 FT | 18 AWG 3C SOL | NEGRO/ROJO/BLANCO | CARRETE DE 500 FT EN CARTÓN | |
| 18 AWG · 4 conductores (2) | |||||
| 555040406 | 18 SOL CU 4/C N/S CMP/CL2P PVC-LS AZUL CLARO 250 FTMATERIAL BLOCKED OBSOLETE.NO REPLACEMENT MATERIAL # 18 SOL CU 4/C N/S CMP/CL2P PVC-LS LIGHT BLUE 250 FTMATERIAL BLOCKED OBSOLETE.NO REPLACEMENT MATERIAL # | 18 AWG 4C SOL | NEGRO/ROJO/BLANCO/VERDE | CARTÓN DE 250 FT | |
| 555040423 | 18 SOL CU 4 CONDUCTORES N/S CMP/CL2P PVC-LS BLANCO 250 FT 18 SOL CU 4/C N/S CMP/CL2P PVC-LS WHITE 250 FT | 18 AWG 4C SOL | NEGRO/ROJO/BLANCO/VERDE | CARRETE DE 250 FT EN CARTÓN | |
| 18 AWG · 5 conductores (1) | |||||
| 555050423 | 18 SOL CU 5 CONDUCTORES N/S CMP/CL2P PVC-LS BLANCO 250 FT 18 SOL CU 5/C N/S CMP/CL2P PVC-LS WHITE 250 FT | 18 AWG 5C SOL | NEGRO/ROJO/BLANCO/VERDE/CAFÉ | CARRETE DE 250 FT EN CARTÓN | |
| 18 AWG · 6 conductores (2) | |||||
| 555060406 | 18 SOL CU 6/C N/S CMP/CL2P PVC-LS AZUL CLARO 250 FTMATERIAL BLOCKED OBSOLETE.NO REPLACEMENT MATERIAL # 18 SOL CU 6/C N/S CMP/CL2P PVC-LS LIGHT BLUE 250 FTMATERIAL BLOCKED OBSOLETE.NO REPLACEMENT MATERIAL # | 18 AWG 6C SOL | NEGRO/ROJO/BLANCO/VERDE/CAFÉ/AZUL | CARTÓN DE 250 FT | |
| 555060423 | 18 SOL CU 6 CONDUCTORES N/S CMP/CL2P PVC-LS BLANCO 250 FT 18 SOL CU 6/C N/S CMP/CL2P PVC-LS WHITE 250 FT | 18 AWG 6C SOL | NEGRO/ROJO/BLANCO/VERDE/CAFÉ/AZUL | CARRETE DE 250 FT EN CARTÓN | |
| 18 AWG · 8 conductores (2) | |||||
| 555080406 | 18 SOL CU 8/C N/S CMP/CL2P PVC-LS AZUL CLARO 250 FTMATERIAL BLOCKED OBSOLETE.NO REPLACEMENT MATERIAL # 18 SOL CU 8/C N/S CMP/CL2P PVC-LS LIGHT BLUE 250 FTMATERIAL BLOCKED OBSOLETE.NO REPLACEMENT MATERIAL # | 18 AWG 8C SOL | NEGRO/ROJO/BLANCO/VERDE/CAFÉ/AZUL/NARANJA/AMARILLO | CARTÓN DE 250 FT | |
| 555080423 | 18 SOL CU 8 CONDUCTORES N/S CMP/CL2P PVC-LS BLANCO 250 FT 18 SOL CU 8/C N/S CMP/CL2P PVC-LS WHITE 250 FT | 18 AWG 8C SOL | NEGRO/ROJO/BLANCO/VERDE/CAFÉ/AZUL/NARANJA/AMARILLO | CARRETE DE 250 FT EN CARTÓN | |
| 18 AWG · 10 conductores (1) | |||||
| 555100423 | 18 SÓLIDO CU 10 CONDUCTORES N/S CMP/CL2P PVC-LS BLANCO 250 FT 18 SOL CU 10/C N/S CMP/CL2P PVC-LS WHITE 250 FT | 18 AWG 10C SOL | NEGRO/ROJO/BLANCO/VERDE/CAFÉ/AZUL/NARANJA/AMARILLO/MORADO/GRIS | CARRETE DE 250 FT EN CARTÓN | |
Aplicación y características
El Cable para Termostato es un cable de circuito de potencia limitada clase 2 para uso en aplicaciones de control de termostato de piso a piso y en conductos de acceso sin tubo conduit
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- UL 13 Power-Limited Circuit Cables
- UL 444 CMP/CL2P
- RoHS-3 Complies with Latest Directive
