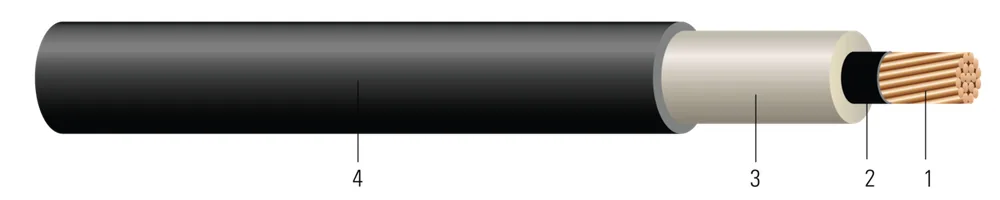

CABLE DE POTENCIA PARA TRACCIÓN CU 2400V NL-EPR termoestable SOLONON LSZH-TS. MV 90
- Núm. Southwire
- SPEC48204
Cable de potencia para tracción 2400 Volts, conductor sencillo de cobre, aislamiento de hule de etileno propileno sin plomo (NL-EPR), chaqueta SOLONON® termoestable de bajo humo y libre de halógenos (LSZH-TS)
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | |
|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1919 | 0.3610.92 | 1253.18 | 802.03 | 0.8262.10 | 568845 | 845383.29 | 13899499 |
| 2/0 AWG2/0 AWG | 1919 | 0.4051.03 | 1253.18 | 802.03 | 0.8712.21 | 671999 | 1065483.08 | 13899599 |
| 3/0 AWG3/0 AWG | 1919 | 0.4561.16 | 1253.18 | 952.41 | 0.9552.43 | 8301235 | 1342608.72 | 13899699 |
| 4/0 AWG4/0 AWG | 1919 | 0.5121.30 | 1253.18 | 952.41 | 0.9952.53 | 9781455 | 1693767.93 | 13899799 |
| 250 KCMIL250 KCMIL | 3737 | 0.5581.42 | 1403.56 | 1102.79 | 1.1122.82 | 11791755 | 2000907.18 | 13899899 |
| 350 KCMIL350 KCMIL | 3737 | 0.6611.68 | 1403.56 | 1102.79 | 1.2073.07 | 15312278 | 28001270.06 | 13899999 |
| 500 KCMIL500 KCMIL | 3737 | 0.7892.00 | 1403.56 | 1102.79 | 1.3223.36 | 20393034 | 40001814.37 | 13900099 |
| 750 KCMIL750 KCMIL | 6161 | 0.9682.46 | 1553.94 | 1253.18 | 1.6114.09 | 30384521 | 60002721.55 | 13900199 |
| 1000 KCMIL1000 KCMIL | 6161 | 1.1172.84 | 1553.94 | 1253.18 | 1.7614.47 | 38935793 | 80003628.74 | 13900299 |
| 1/0 AWG1/0 AWG | 13899499 | |||||||
| 2/0 AWG2/0 AWG | 13899599 | |||||||
| 3/0 AWG3/0 AWG | 13899699 | |||||||
| 4/0 AWG4/0 AWG | 13899799 | |||||||
| 250 KCMIL250 KCMIL | 13899899 | |||||||
| 350 KCMIL350 KCMIL | 13899999 | |||||||
| 500 KCMIL500 KCMIL | 13900099 | |||||||
| 750 KCMIL750 KCMIL | 13900199 | |||||||
| 1000 KCMIL1000 KCMIL | 13900299 |
Números de parte en esta familia (9)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 13899499 | 1/0-19 CU 125 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 1/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 13899599 | 2/0-19 CU 125 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 2/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 2/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 13899699 | 3/0-19 CU 125 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 3/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 3/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 13899799 | 4/0-19 CU 125 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 4/0-19 CU 125 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 13899899 | 250-37 CU 140 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 250-37 CU 140 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 250 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 13899999 | 350-37 CU 140 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 350-37 CU 140 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 350 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 13900099 | 500-37 CU 140 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 500-37 CU 140 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 13900199 | 750-61 CU 155 MILS NL-EPR 2400V N/S LUGARES HÚMEDOS/SECOS SOLONON-TS CUBIERTA (5kV NO-UL) 750-61 CU 155 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 750 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
| 13900299 | 1000 kcmil 61 HILOS CU 155 MILS NL-EPR 2400V N/S HÚMEDO/SECO CUBIERTA SOLONON-TS (5kV SIN UL) 1000-61 CU 155 MILS NL-EPR 2400V N/S WET/DRY SOLONON-TS JACKET (5kV NON-UL) | 1000 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Cable de Potencia de Tracción Southwire 2400V Sin Plomo NL-EPR/SOLONON es adecuado para su uso en aplicaciones de tránsito masivo e industria general donde la flexibilidad, resistencia al fuego y generación baja de humo son una preocupación. Puede instalarse en lugares húmedos o secos en charolas portacables o canalizaciones. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 90°C para operación normal, 130°C para condiciones de sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Resistencia a la humedad y la mayoría de aceites, ácidos y álcalis con una cubierta LSZH XLPO duradera general. Cumple con los requisitos de Propagación de Flama y Liberación de Humo de NFPA 130. Clasificado para una presión lateral máxima de 1000 lb/ft.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 1072 Medium-Voltage Power Cables
- ICEA S-96-659 (NEMA WC 71) 2001-5000 V Nonshielded Cables
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (1/0 AWG and larger)
- AREMA 10.3.13 Recommended Design Criteria for Low-Smoke Halogen Free (LSHF) Polymeric Cable Jackets
