CABLE DE POTENCIA PARA TRACCIÓN CU 2000V NL-EPR RHH/RHW-2 termoestable SOLONON LSZH-TS
- Núm. Southwire
- SPEC48203

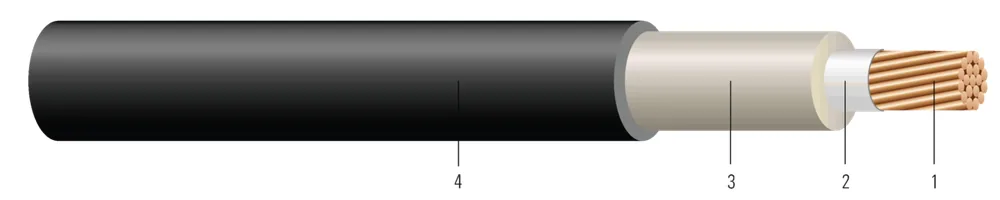

Cable de potencia para tracción 2000 Volts, conductor sencillo de cobre, aislamiento de hule de etileno propileno sin plomo (NL-EPR) RHH/RHW-2, chaqueta SOLONON® termoestable de bajo humo y libre de halógenos (LSZH-TS)
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (13) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 11 | 1919 | 0.3620.92 | 651.65 | 451.14 | 0.5981.52 | 326485 | 428637 | 64708399 |
| 350 KCMIL350 KCMIL | 11 | 3737 | 0.6411.63 | 751.91 | 651.65 | 0.9442.40 | 10811609 | 12961929 | 64448799 |
| 500 KCMIL500 KCMIL | 11 | 3737 | 0.7661.95 | 751.91 | 651.65 | 1.0632.70 | 15442298 | 17912665 | 89043377 |
| 500 KCMIL500 KCMIL | 11 | 9191 | 0.7912.01 | 751.91 | 651.65 | 1.0882.76 | 15442298 | 17982676 | 58582799 |
| 500 KCMIL500 KCMIL | 11 | 259259 | 0.8502.16 | 751.91 | 651.65 | 1.1502.92 | 15482304 | 18202708 | 56030599 |
| 500 KCMIL500 KCMIL | 11 | 427427 | 0.9092.31 | 1052.67 | 651.65 | 1.2713.23 | 16102396 | 19612918 | 66972599 |
| 750 KCMIL750 KCMIL | 11 | 6161 | 0.9682.46 | 902.29 | 651.65 | 1.2973.29 | 23163447 | 26503944 | 89021177 |
| 750 KCMIL750 KCMIL | 11 | 127127 | 0.9682.46 | 902.29 | 651.65 | 1.2973.29 | 23153445 | 26503944 | 56358199 |
| 1000 KCMIL1000 KCMIL | 11 | 6161 | 1.1182.84 | 902.29 | 651.65 | 1.4463.67 | 30884595 | 34985206 | 55057999 |
| 1000 KCMIL1000 KCMIL | 11 | 127127 | 1.1182.84 | 902.29 | 651.65 | 1.4503.68 | 30884595 | 34685161 | 64708299 |
| 1/0 AWG1/0 AWG | 11 | 4.812.19 | 854387.37 | 0.1020.15 | 0.1320.20 | 0.0330.05 | 150150 | 145145 | 64708399 |
| 350 KCMIL350 KCMIL | 11 | 7.619.30 | 28001270.06 | 0.0310.05 | 0.0390.06 | 0.0400.06 | 310310 | 350350 | 64448799 |
| 500 KCMIL500 KCMIL | 11 | 8.521.59 | 40001814.37 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 89043377 |
| 500 KCMIL500 KCMIL | 11 | 8.722.10 | 40001814.37 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 58582799 |
| 500 KCMIL500 KCMIL | 11 | 9.223.37 | 40001814.37 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 56030599 |
| 500 KCMIL500 KCMIL | 11 | 10.225.91 | 40001814.37 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 66972599 |
| 750 KCMIL750 KCMIL | 11 | 10.326.16 | 60002721.55 | 0.0140.02 | 0.0220.03 | 0.0380.06 | 475475 | 535535 | 89021177 |
| 750 KCMIL750 KCMIL | 11 | 10.426.42 | 60002721.55 | 0.0140.02 | 0.0220.03 | 0.0380.06 | 475475 | 535535 | 56358199 |
| 1000 KCMIL1000 KCMIL | 11 | 11.629.46 | 80003628.74 | 0.0110.02 | 0.0180.03 | 0.0370.06 | 545545 | 615615 | 55057999 |
| 1000 KCMIL1000 KCMIL | 11 | 11.629.46 | 80003628.74 | 0.0110.02 | 0.0180.03 | 0.0370.06 | 545545 | 615615 | 64708299 |
Números de parte en esta familia (13)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 1/0 AWG (1) | ||||
| 64708399 | 1/0-19 CU 65 NL-EPR/45 LSZH 2KV RHH/RHW-2 NEGRO 1/0-19 CU 65 NL-EPR/45 LSZH 2KV RHH/RHW-2 BLACK | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | ||||
| 64448799 | 350-37 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 350-37 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 350 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (6) | ||||
| 56030599 | 500-259 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 500-259 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 500 KCMIL 1C 259S | CARRETE CORTE A LA MEDIDA | |
| 89043399 | 500-37 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 500-37 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 89043377 | 500-37 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 0 FT 500-37 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK 0 FT | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 66972599 | 500-427 CU 105 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO UL/CSA 500-427 CU 105 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK UL/CSA | 500 KCMIL 1C 427S | CARRETE CORTE A LA MEDIDA | |
| 58582799 | 500-91 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 500-91 CU 75 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 500 KCMIL 1C 91S | CARRETE CORTE A LA MEDIDA | |
| 67131299 | 500-91 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 500-91 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 500 KCMIL 1C 91S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (3) | ||||
| 56358199 | 750-127 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 750-127 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 750 KCMIL 1C 127S | CARRETE CORTE A LA MEDIDA | |
| 89021199 | 750-61 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 750-61 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 750 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
| 89021177 | 750-61 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 0 FT 750-61 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK 0 FT | 750 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
| 1000 kcmil (2) | ||||
| 64708299 | 1000-127 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 1000-127 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 1000 KCMIL 1C 127S | CARRETE CORTE A LA MEDIDA | |
| 55057999 | 1000-61 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 NEGRO 1000-61 CU 90 NL-EPR/65 LSZH 2KV RHH/RHW-2 BLACK | 1000 KCMIL 1C 61S | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
El Cable de Potencia de Tracción de 2000V Sin Plomo NL-EPR/SOLONON de Southwire es adecuado para uso en tránsito masivo y aplicaciones de la industria general donde la flexibilidad, la resistencia al fuego y la generación baja de humo son una preocupación. Puede instalarse en lugares húmedos o secos en charolas portacables o canalizaciones. Estos cables son capaces de funcionar continuamente a una temperatura del conductor no superior a 90°C para operación normal, 130°C para condiciones de sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Resistencia a la humedad y a la mayoría de aceites, ácidos y álcalis con una cubierta LSZH XLPO duradera en general. Cumple con los requisitos de Propagación de Flama y Liberación de Humo de NFPA 130. Calificado para 1000 lb/ft de presión máxima en las paredes laterales. Construcciones alternativas disponibles bajo solicitud.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- ASTM B173 Rope-Lay-Stranded Copper Conductors Having Concentric-Stranded Members
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems (250kcmil & Larger)
- AREMA 10.3.13 Recommended Design Criteria for Low-Smoke Halogen Free (LSHF) Polymeric Cable Jackets
