CU 2000V Aislamiento EPR Cubierta Termoestable CPE-TS. RHH/RHW-2
- Núm. Southwire
- SPEC45501

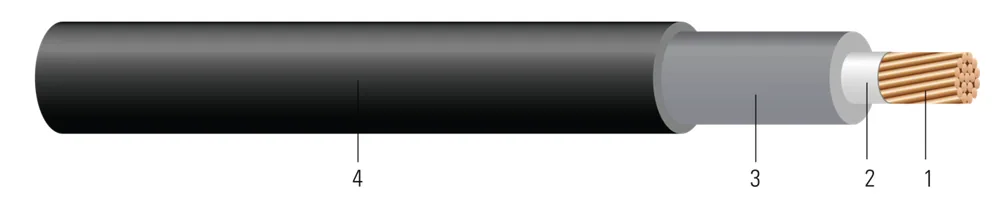

Cable de Potencia de 2000 Volts, Un Solo Conductor de Cobre, aislamiento de Hule de Etileno Propileno (EPR) RHH/RHW-2, Cubierta Termoestable de Polietileno Clorado (CPE-TS).
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 6 AWG6 AWG | 11 | 77 | 0.1780.45 | 551.40 | 300.76 | 0.3640.92 | 81121 | 126188 | 45717899 |
| 4/0 AWG4/0 AWG | 11 | 1919 | 0.5121.30 | 651.65 | 451.14 | 0.7481.90 | 653972 | 7881173 | 13854499 |
| 250 KCMIL250 KCMIL | 11 | 3737 | 0.5421.38 | 751.91 | 651.65 | 0.8422.14 | 7711147 | 9621432 | 13782899 |
| 500 KCMIL500 KCMIL | 11 | 37 TCu37 TCu | 0.7892.00 | 751.91 | 651.65 | 1.0892.77 | 15432296 | 17992677 | 67929199 |
| 1000 KCMIL1000 KCMIL | 11 | 6161 | 1.1172.84 | 902.29 | 651.65 | 1.4493.68 | 30874594 | 34715165 | 64156099 |
| 6 AWG6 AWG | 11 | 1.53.81 | 20994.80 | 0.4110.61 | 0.4950.74 | 0.0510.08 | 6565 | 7575 | 45717899 |
| 4/0 AWG4/0 AWG | 11 | 2.97.37 | 1692767.48 | 0.0510.08 | 0.0620.09 | 0.0410.06 | 230230 | 260260 | 13854499 |
| 250 KCMIL250 KCMIL | 11 | 3.48.64 | 2000907.18 | 0.0430.06 | 0.0530.08 | 0.0320.05 | 255255 | 290290 | 13782899 |
| 500 KCMIL500 KCMIL | 11 | 5.413.72 | 40001814.37 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 67929199 |
| 1000 KCMIL1000 KCMIL | 11 | 7.218.29 | 80003628.74 | 0.0110.02 | 0.0180.03 | 0.0370.06 | 545545 | 615615 | 64156099 |
Números de parte en esta familia (5)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 45717899 | 6-7 CU RHH/RHW-2 EPR/CPE 2KV NEGRO 6-7 CU RHH/RHW-2 EPR/CPE 2KV BLACK | 6 AWG 1C 7S | CARRETE CORTE A LA MEDIDA | |
| 13854499 | 4/0-19 CU ESTAÑADO RHH/RHW-2 NL-EPR/CPE 2KV NEGRO 4/0-19 TINNED CU RHH/RHW-2 NL-EPR/CPE 2KV BLACK | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 13782899 | 250-37 CU RHH-RHW-2 CPE-TS 2KV NEGRO 250-37 CU RHH-RHW-2 CPE-TS 2KV BLACK | 250 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 67929199 | 500-37 TINNED CU RHH-RHW-2 2KV NEGRO 500-37 TINNED CU RHH-RHW-2 2KV BLACK | 500 KCMIL 1C 37S | CARRETE CORTE A LA MEDIDA | |
| 64156099 | 1000-61 CU 90 MILS EPR/65 MILS CPE NEGRO 2KV 1000-61 CU 90MILS EPR/65MILS CPE BLACK 2KV | 1000 KCMIL 0C 61S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de potencia de 2000 Voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, canales, charolas, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor que no excede 90°C para operación normal en ubicaciones húmedas y secas, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en ubicaciones peligrosas Clase I, II, y III, División 2 conforme al Artículo 501 y 502 del NEC.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- CT USE Sizes 1/0 AWG and Larger
