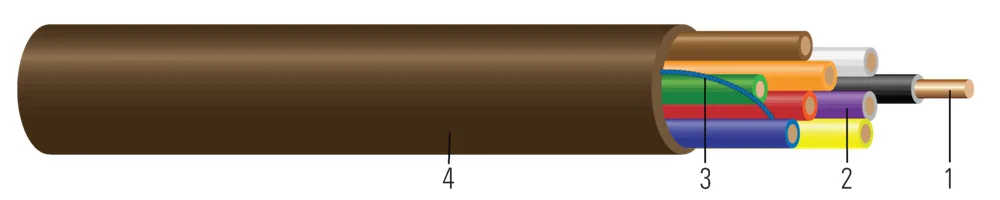

Cable de cobre para HVAC 150V, termostato sin blindaje CL2/CMH

Núm. Southwire: SPEC10090

Cable de cobre 150V con aislamiento HDPE y cubierta de PVC CL2/CMH de potencia limitada, para termostato sin blindaje

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (42) ↓

Tamaños y construcciones disponibles

Tamaño Cond.	Número de Conductor	Hebras del Conductor	Diámetro Sobre Conductor (in)(cm)	Color	Espesor del Aislamiento (mils)(mm)	Espesor de Cubierta (mils)(mm)	D.E. Aprox. (inches)(cm)	Peso de Cobre (lbs/1000')(kgs/km)	Peso Aprox. (lbs/1000')(kgs/km)	Resistencia en CC a 25C (ohms/1000')(ohms/km)	Resistencia en CA a 75C (ohms/1000')(ohms/km)	Reactancia Inductiva (ohms/1000')(ohms/km)	Radio de Curvatura Mín. (in)(cm)
20 AWG20 AWG	22	SolidSolid	0.0320.08	RD, WERD, WE	50.13	140.36	0.1140.29	69	913	10.50315.63	12.65518.83	0.0270.04	0.51.27	552020407
20 AWG20 AWG	33	SolidSolid	0.0320.08	RD, WE, GNRD, WE, GN	50.13	140.36	0.1210.31	913	1319	10.50315.63	12.65518.83	0.0270.04	0.51.27	552030507
20 AWG20 AWG	44	SolidSolid	0.0320.08	RD, WE, GN, BERD, WE, GN, BE	50.13	140.36	0.1320.34	1218	1624	10.50315.63	12.65518.83	0.0270.04	0.51.27	552040407
20 AWG20 AWG	55	SolidSolid	0.0320.08	RD, WE, GN, BE, YWRD, WE, GN, BE, YW	50.13	150.38	0.1470.37	1522	2030	10.50315.63	12.65518.83	0.0270.04	0.61.52	552050407
20 AWG20 AWG	66	SolidSolid	0.0320.08	RD, WE, GN, BE, YW, BNRD, WE, GN, BE, YW, BN	50.13	150.38	0.1600.41	1827	2436	10.50315.63	12.65518.83	0.0270.04	0.61.52	552060407
20 AWG20 AWG	77	SolidSolid	0.0320.08	RD, WE, GN, BE, YW, BN, OERD, WE, GN, BE, YW, BN, OE	50.13	150.38	0.1600.41	1827	2740	10.50315.63	12.65518.83	0.0270.04	0.61.52	552070407
20 AWG20 AWG	1010	SolidSolid	0.0320.08	RD, WE, GN, BE, YW, BN, OE, BK, PK, GYRD, WE, GN, BE, YW, BN, OE, BK, PK, GY	50.13	150.38	0.2020.51	3045	3857	10.50315.63	12.65518.83	0.0270.04	0.82.03	552100407
18 AWG18 AWG	22	SolidSolid	0.0400.10	RD, WERD, WE	50.13	140.36	0.1320.34	1015	1421	6.6699.92	8.03511.96	0.0360.05	0.51.27	553020407
18 AWG18 AWG	33	SolidSolid	0.0400.10	RD, WE, GNRD, WE, GN	50.13	140.36	0.1400.36	1522	1928	6.6699.92	8.03511.96	0.0360.05	0.61.52	553030407
18 AWG18 AWG	44	SolidSolid	0.0400.10	RD, WE, GN, BERD, WE, GN, BE	50.13	140.36	0.1540.39	1928	2537	6.6699.92	8.03511.96	0.0360.05	0.61.52	553040401
18 AWG18 AWG	55	SolidSolid	0.0400.10	RD, WE, GN, BE, YWRD, WE, GN, BE, YW	50.13	150.38	0.1700.43	2436	3045	6.6699.92	8.03511.96	0.0360.05	0.71.78	553050401
18 AWG18 AWG	66	SolidSolid	0.0400.10	RD, WE, GN, BE, YW, BNRD, WE, GN, BE, YW, BN	50.13	150.38	0.1860.47	2943	3755	6.6699.92	8.03511.96	0.0360.05	0.741.88	553060401
18 AWG18 AWG	77	SolidSolid	0.0400.10	RD, WE, GN, BE, YW, BN, OERD, WE, GN, BE, YW, BN, OE	50.13	150.38	0.1860.47	3451	4161	6.6699.92	8.03511.96	0.0360.05	0.71.78	553070407
18 AWG18 AWG	88	SolidSolid	0.0400.10	RD, WE, GN, BE, YW, BN, OE, BKRD, WE, GN, BE, YW, BN, OE, BK	50.13	150.38	0.2020.51	2943	4871	6.6699.92	8.03511.96	0.0360.05	0.82.03	553080401
18 AWG18 AWG	1010	SolidSolid	0.0400.10	RD, WE, GN, BE, YW, BN, OE, BK, PK, GYRD, WE, GN, BE, YW, BN, OE, BK, PK, GY	50.13	150.38	0.2380.60	4871	5886	6.6699.92	8.03511.96	0.0360.05	1.02.54	553100401
18 AWG18 AWG	1212	SolidSolid	0.0400.10	RD, WE, GN, BE, YW, BN, OE, BK, PK, GY, TN, PERD, WE, GN, BE, YW, BN, OE, BK, PK, GY, TN, PE	50.13	150.38	0.2450.62	5886	69103	6.6699.92	8.03511.96	0.0360.05	1.02.54	553120407

Números de parte en esta familia (42)

Por calibre:

Núm. Southwire	Descripción	Construcción	Color del Conductor	Empaque
20 AWG · 2 conductores (3)
552020407	20 SÓLIDO CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 20 SOL CU 2/C CL2/CMH PVC BROWN 250 FT	20 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 250 FT EN CARTÓN
552020501	20 SÓLIDO CU 2 CONDUCTORES CL2/CMH PVC BLANCO 500 FT 20 SOL CU 2/C CL2/CMH PVC WHITE 500 FT	20 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 500 FT EN CARTÓN
552020507	20 SÓLIDO CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 500 FT 20 SOL CU 2/C CL2/CMH PVC BROWN 500 FT	20 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 500 FT EN CARTÓN
20 AWG · 3 conductores (1)
552030507	20 SÓLIDO CU 3 CONDUCTORES CL2/CMH PVC CAFÉ 500 FT 20 SOL CU 3/C CL2/CMH PVC BROWN 500 FT	20 AWG 3C SOL	ROJO/BLANCO/VERDE	CARRETE DE 500 FT EN CARTÓN
20 AWG · 4 conductores (1)
552040407	20 SÓLIDO CU 4 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 20 SOL CU 4/C CL2/CMH PVC BROWN 250 FT	20 AWG 4C SOL	ROJO/BLANCO/VERDE/AZUL	CARRETE DE 250 FT EN CARTÓN
20 AWG · 5 conductores (1)
552050407	20 SÓLIDO CU 5 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 20 SOL CU 5/C CL2/CMH PVC BROWN 250 FT	20 AWG 5C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO	CARRETE DE 250 FT EN CARTÓN
20 AWG · 6 conductores (1)
552060407	20 SÓLIDO CU 6 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 20 SOL CU 6/C CL2/CMH PVC BROWN 250 FT	20 AWG 6C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ	CARRETE DE 250 FT EN CARTÓN
20 AWG · 7 conductores (1)
552070407	20 SÓLIDO CU 7 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 20 SOL CU 7/C CL2/CMH PVC BROWN 250 FT	20 AWG 7C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA	CARRETE DE 250 FT EN CARTÓN
20 AWG · 10 conductores (1)
552100407	20 SOL CU 10/C CL2/CMH PVC CAFÉ 250 FT 20 SOL CU 10/C CL2/CMH PVC BROWN 250 FT	20 AWG 10C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO/ROSA/GRIS	CARRETE DE 250 FT EN CARTÓN
18 AWG · 2 conductores (8)
553020407	18 SOL CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 2/C CL2/CMH PVC BROWN 250 FT	18 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 250 FT EN CARTÓN
553020501	18 SOL CU 2 CONDUCTORES CL2/CMH PVC BLANCO 500 FT 18 SOL CU 2/C CL2/CMH PVC WHITE 500 FT	18 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 500 FT EN CARTÓN
553020507	18 SOL CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 500 FT 18 SOL CU 2/C CL2/CMH PVC BROWN 500 FT	18 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 500 FT EN CARTÓN
553025507	18 SOL CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 500 FT 18 SOL CU 2/C CL2/CMH PVC BROWN 500 FT	18 AWG 2C SOL	ROJO/BLANCO	ROLLO DE 500 FT
553026607	18 SOL CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 500 FT 18 SOL CU 2/C CL2/CMH PVC BROWN 500 FT	18 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 500 FT EN CARTÓN
553020607	18 SOL CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 1000 FT 18 SOL CU 2/C CL2/CMH PVC BROWN 1000 FT	18 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 1000 FT EN CARTÓN
553020801	18 SOL CU 2 CONDUCTORES CL2/CMH PVC BLANCO 2000 FT 18 SOL CU 2/C CL2/CMH PVC WHITE 2000 FT	18 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 2000 FT
553021007	18 SOL CU 2 CONDUCTORES CL2/CMH PVC CAFÉ 5000 FT 18 SOL CU 2/C CL2/CMH PVC BROWN 5000 FT	18 AWG 2C SOL	ROJO/BLANCO	CARRETE DE 5000 FT
18 AWG · 3 conductores (4)
553030407	18 SOL CU 3 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 3/C CL2/CMH PVC BROWN 250 FT	18 AWG 3C SOL	ROJO/BLANCO/VERDE	CARRETE DE 250 FT EN CARTÓN
553030501	18 SOL CU 3 CONDUCTORES CL2/CMH PVC BLANCO 500 FT 18 SOL CU 3/C CL2/CMH PVC WHITE 500 FT	18 AWG 3C SOL	ROJO/BLANCO/VERDE	CARRETE DE 500 FT EN CARTÓN
553030507	18 SOL CU 3 CONDUCTORES CL2/CMH PVC CAFÉ 500 FT 18 SOL CU 3/C CL2/CMH PVC BROWN 500 FT	18 AWG 3C SOL	ROJO/BLANCO/VERDE	CARRETE DE 500 FT EN CARTÓN
553030907	18 SOL CU 3 CONDUCTORES CL2/CMH PVC CAFÉ 2500 FT 18 SOL CU 3/C CL2/CMH PVC BROWN 2500 FT	18 AWG 3C SOL	ROJO/BLANCO/VERDE	CARRETE DE 2500 FT
18 AWG · 4 conductores (5)
553040401	18 SOL CU 4 CONDUCTORES CL2/CMH PVC BLANCO 250 FT 18 SOL CU 4/C CL2/CMH PVC WHITE 250 FT	18 AWG 4C SOL	ROJO/BLANCO/VERDE/AZUL	CARRETE DE 250 FT EN CARTÓN
553040407	18 SOL CU 4 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 4/C CL2/CMH PVC BROWN 250 FT	18 AWG 4C SOL	ROJO/BLANCO/VERDE/AZUL	CARRETE DE 250 FT EN CARTÓN
553040501	18 SOL CU 4 CONDUCTORES CL2/CMH PVC BLANCO 500 FT 18 SOL CU 4/C CL2/CMH PVC WHITE 500 FT	18 AWG 4C SOL	ROJO/BLANCO/VERDE/AZUL	CARRETE DE 500 FT EN CARTÓN
553040607	18 SOL CU 4 CONDUCTORES CL2/CMH PVC CAFÉ 1000 FT 18 SOL CU 4/C CL2/CMH PVC BROWN 1000 FT	18 AWG 4C SOL	ROJO/BLANCO/VERDE/AZUL	CARRETE DE 1000 FT EN CARTÓN
553040907	18 SOL CU 4 CONDUCTORES CL2/CMH PVC CAFÉ 2500 FT 18 SOL CU 4/C CL2/CMH PVC BROWN 2500 FT	18 AWG 4C SOL	ROJO/BLANCO/VERDE/AZUL	CARRETE DE 2500 FT
18 AWG · 5 conductores (4)
553050401	18 SOL CU 5 CONDUCTORES CL2/CMH PVC BLANCO 250 FT 18 SOL CU 5/C CL2/CMH PVC WHITE 250 FT	18 AWG 5C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO	CARRETE DE 250 FT EN CARTÓN
553050407	18 SOL CU 5 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 5/C CL2/CMH PVC BROWN 250 FT	18 AWG 5C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO	CARRETE DE 250 FT EN CARTÓN
553055407	18 SOL CU 5 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 5/C CL2/CMH PVC BROWN 250 FT	18 AWG 5C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO	ROLLO DE 250 FT
553050907	18 SOL CU 5 CONDUCTORES CL2/CMH PVC CAFÉ 2500 FT 18 SOL CU 5/C CL2/CMH PVC BROWN 2500 FT	18 AWG 5C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO	CARRETE DE 2500 FT
18 AWG · 6 conductores (3)
553060401	18 SOL CU 6 CONDUCTORES CL2/CMH PVC BLANCO 250 FT 18 SOL CU 6/C CL2/CMH PVC WHITE 250 FT	18 AWG 6C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ	CARRETE DE 250 FT EN CARTÓN
553060407	18 SOL CU 6 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 6/C CL2/CMH PVC BROWN 250 FT	18 AWG 6C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ	CARRETE DE 250 FT EN CARTÓN
553060607	18 SOL CU 6 CONDUCTORES CL2/CMH PVC CAFÉ 1000 FT 18 SOL CU 6/C CL2/CMH PVC BROWN 1000 FT	18 AWG 6C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ	CARRETE DE 1000 FT
18 AWG · 7 conductores (1)
553070407	18 SOL CU 7 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 7/C CL2/CMH PVC BROWN 250 FT	18 AWG 7C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA	CARRETE DE 250 FT EN CARTÓN
18 AWG · 8 conductores (5)
553080401	18 SOL CU 8 CONDUCTORES CL2/CMH PVC BLANCO 250 FT 18 SOL CU 8/C CL2/CMH PVC WHITE 250 FT	18 AWG 8C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO	CARRETE DE 250 FT EN CARTÓN
553080407	18 SOL CU 8 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 8/C CL2/CMH PVC BROWN 250 FT	18 AWG 8C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO	CARRETE DE 250 FT EN CARTÓN
553085407	18 SOL CU 8 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 8/C CL2/CMH PVC BROWN 250 FT	18 AWG 8C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO	ROLLO DE 250 FT
553080507	18 SOL CU 8 CONDUCTORES CL2/CMH PVC CAFÉ 500 FT 18 SOL CU 8/C CL2/CMH PVC BROWN 500 FT	18 AWG 8C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO	CARRETE DE 500 FT
553080907	18 SOL CU 8 CONDUCTORES CL2/CMH PVC CAFÉ 2500 FT 18 SOL CU 8/C CL2/CMH PVC BROWN 2500 FT	18 AWG 8C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO	CARRETE DE 2500 FT
18 AWG · 10 conductores (2)
553100401	18 SOL CU 10 CONDUCTORES CL2/CMH PVC BLANCO 250 FT 18 SOL CU 10/C CL2/CMH PVC WHITE 250 FT	18 AWG 10C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO/ROSA/GRIS	CARRETE DE 250 FT EN CARTÓN
553100407	18 SOL CU 10 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 10/C CL2/CMH PVC BROWN 250 FT	18 AWG 10C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO/ROSA/GRIS	CARRETE DE 250 FT EN CARTÓN
18 AWG · 12 conductores (1)
553120407	18 SOL CU 12 CONDUCTORES CL2/CMH PVC CAFÉ 250 FT 18 SOL CU 12/C CL2/CMH PVC BROWN 250 FT	18 AWG 12C SOL	ROJO/BLANCO/VERDE/AZUL/AMARILLO/CAFÉ/NARANJA/NEGRO/ROSA/GRIS/MORADO/TAN	CARRETE DE 250 FT EN CARTÓN

Aplicación y características

150 Voltios

clasificación según NEC® Artículo 725

Listado ETL según UL 13 y UL 444

Cumple con la Prueba de Llama en Bandeja Vertical UL 1581 (FT-1)

Tipo CL2

C22.2 214 TIPO CMH

Normas y referencias

ASTM B3 Soft or Annealed Copper Wire
UL 13 Power-Limited Circuit Cables
UL 444 CM/CL2
