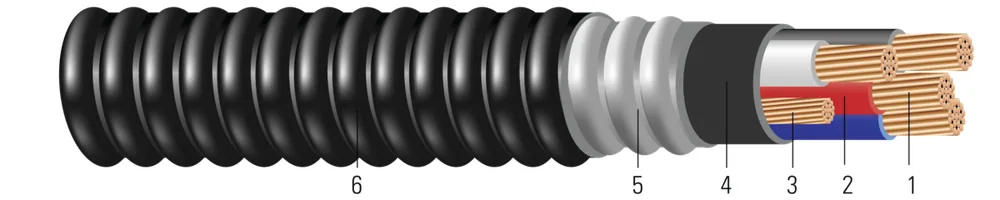

CU 1000V Aislamiento XLPE Chaqueta PVC XHHW-2 Teck. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45200
Multiconductor de 1000 V, 14-10 AWG de cobre, clasificación de retardancia a la flama FT4, aislamiento XLPE, armadura de aluminio entrelazada, resistente a la luz solar, enterrado directo, 90 °C.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Cobre (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | Resistencia en CA a 75C (ohms/1000')(ohms/km) | Radio de Curvatura Mín. (in)(cm) | Amperaje permitido Canalización 75C | Amperaje permitido Canalización 90C | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 AWG14 AWG | 33 | 77 | 451.14 | 0.6601.68 | 501.27 | 0.7601.93 | 5176 | 256381 | 2.6313.92 | 3.1704.72 | 5.313.46 | 2020 | 2525 | 56352201 |
| 12 AWG12 AWG | 22 | 77 | 451.14 | 0.6691.70 | 501.27 | 0.7691.95 | 5379 | 256381 | 1.6622.47 | 2.0022.98 | 5.413.72 | 2525 | 3030 | 56712101 |
| 12 AWG12 AWG | 33 | 77 | 451.14 | 0.6981.77 | 501.27 | 0.7982.03 | 73109 | 294438 | 1.6622.47 | 2.0022.98 | 5.614.22 | 2525 | 3030 | 56352601 |
| 10 AWG10 AWG | 33 | 77 | 451.14 | 0.7851.99 | 501.27 | 0.8852.25 | 117174 | 384571 | 1.0401.55 | 1.2531.86 | 6.215.75 | 3535 | 4040 | 56229701 |
Números de parte en esta familia (9)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 14 AWG · 3 conductores (2) | ||||
| 56352299 | 14-7 3/C CU XLP ROJO/NEGRO/AZUL TECK90 1KV AIA FORRO NEGRO PVC 14-7 3/C CU XLP RED/BLACK/BLUE TECK90 1KV AIA BLACK PVC JKT | 14 AWG 3C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 56352201 | 14 AWG 7 HILOS 3 CONDUCTORES CU XLP ROJO/NEGRO/AZUL TECK90 1KV AIA NEGRO FORRO PVC 984 FT 14-7 3/C CU XLP RED/BLACK/BLUE TECK90 1KV AIA BLACK PVC JKT 984 FT | 14 AWG 3C 7 STR | CARRETE DE 984 FT | |
| 12 AWG · 2 conductores (2) | ||||
| 56712199 | 12-7 2/C CU XLP NEGRO/BLANCO TECK90 1KV AIA CUBIERTA PVC NEGRA 12-7 2/C CU XLP BLACK/WHITE TECK90 1KV AIA BLACK PVC JKT | 12 AWG 2C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 56712101 | 12-7 2 CONDUCTORES CU XLP NEGRO/BLANCO TECK90 1KV AIA NEGRO CUBIERTA PVC 984 FT 12-7 2/C CU XLP BLACK/WHITE TECK90 1KV AIA BLACK PVC JKT 984 FT | 12 AWG 2C 7 STR | CARRETE DE 984 FT | |
| 12 AWG · 3 conductores (3) | ||||
| 56352699 | 12-7 3/C CU XLP NEGRO/ROJO/AZUL TECK90 1KV AIA FORRO NEGRO PVC 12-7 3/C CU XLP BLACK/RED/BLUE TECK90 1KV AIA BLACK PVC JKT | 12 AWG 3C 7S | CARRETE CORTE A LA MEDIDA | |
| 56352601 | 12 AWG 7 HILOS 3 CONDUCTORES CU XLP NEGRO/ROJO/AZUL TECK90 1KV AIA NEGRO FORRO PVC 984 FT 12-7 3/C CU XLP BLACK/RED/BLUE TECK90 1KV AIA BLACK PVC JKT 984 FT | 12 AWG 3C 7S | CARRETE DE 984 FT | |
| 56352604 | 12 AWG 7 HILOS 3 CONDUCTORES CU XLP NEGRO/ROJO/AZUL TECK90 1KV AIA CUBIERTA NEGRA PVC 9842 FT 12-7 3/C CU XLP BLACK/RED/BLUE TECK90 1KV AIA BLACK PVC JKT 9842 FT | 12 AWG 3C 7S | 9842 FT ROLLO | |
| 10 AWG · 3 conductores (2) | ||||
| 56229799 | 10-7 3/C CU XLP NEGRO/ROJO/AZUL TECK90 1KV AIA FORRO NEGRO PVC 10-7 3/C CU XLP BLACK/RED/BLUE TECK90 1KV AIA BLACK PVC JKT | 10 AWG 3C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 56229701 | 10 AWG 7 HILOS 3 CONDUCTORES CU XLP NEGRO/ROJO/AZUL TECK90 1KV AIA NEGRO FORRO PVC 984 FT 10-7 3/C CU XLP BLACK/RED/BLUE TECK90 1KV AIA BLACK PVC JKT 984 FT | 10 AWG 3C 7 STR | CARRETE DE 984 FT | |
Aplicación y características
Para cableado expuesto u oculto en lugares húmedos o secos. Para usar en charolas portacables ventiladas, no ventiladas y tipo escalera y cableway flexible ventilado en lugares húmedos, secos, peligrosos o enterramiento directo. Resistente a la Luz Solar. Las aplicaciones típicas son para circuitos de control, iluminación y potencia en: molinos de pulpa y papel, molinos de acero, plantas de procesamiento de alimentos, centros comerciales, minas, plantas generadoras, refinerías, plantas industriales y plantas químicas.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- CSA C22.2 No. 174 Cables in Hazardous Locations
- CSA C22.2 No. 131 Type TECK 90 Cable
- CSA AG14 - Acid Gas Compliance
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 2
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
