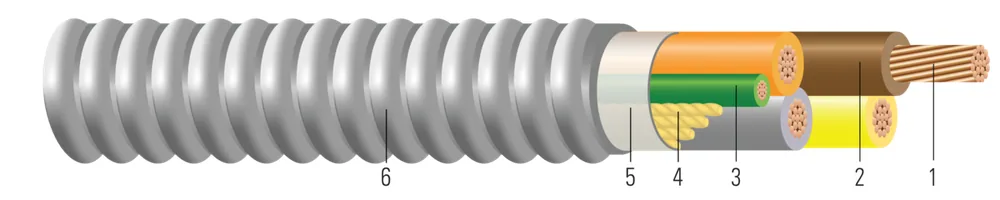

Cable alimentador de conductor de cobre XHHW-2 tipo MC Armorlite®
- Núm. Southwire
- SPEC60322
Conductores Sencillos de Cobre Aislados XHHW-2. Conductor de Puesta a Tierra de Cobre Desnudo. Listado UL 600/1000 Voltios. Clasificado VW-1. Armadura de Aluminio Ligera Entrelazada.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 250 KCMIL250 KCMIL | 44 | PE,TN,PK,GY/OEPE,TN,PK,GY/OE | 0.5581.42 | 3737 | 701.78 | 1x2 GG1x2 GG | 1.9935.06 | 38915790 | 66929899 |
| 600 KCMIL600 KCMIL | 44 | BK,RD,BE,WEBK,RD,BE,WE | 0.8652.20 | 6161 | 802.03 | 1x350 GG1x350 GG | 2.8967.36 | 967414396 | 65371099 |
| 250 KCMIL250 KCMIL | 44 | 14.035.56 | 64002902.99 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 204204 | 232232 | 66929899 |
| 600 KCMIL600 KCMIL | 44 | 20.351.56 | 153606967.17 | 0.0180.03 | 0.0250.04 | 0.0390.06 | 336336 | 380380 | 65371099 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 66929899 | 250-4 CABLEADO CU XHHW-2 MORADO/TAN/ROSA/GRIS-NARANJA/#2 TIERRA VERDE AIA MC 1000V 0 FT 250-4 STR CU XHHW-2 PURPLE/TAN/PINK/GRAY-ORANGE/#2 GREEN GROUND AIA MC 1000V 0 FT | 250 KCMIL 4C 37S | MORADO/TAN/ROSA/GRIS-NARANJA/2 VERDE TIERRA | CARRETE CORTE A LA MEDIDA | |
| 65371099 | 600-61 4 CONDUCTORES CU XHHW NEGRO/ROJO/AZUL/BLANCO 350 GG AIA MC 600V 0 FT 600-61 4/C CU XHHW BLACK/RED/BLUE/WHITE 350 GG AIA MC 600V 0 FT | 600 KCMIL 4C 61S | NEGRO/ROJO/AZUL/BLANCO/350 TIERRA | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El Cable Alimentador Tipo MC Armorlite® de Southwire es adecuado para usar como sigue:
- Distribución de potencia alimentadora y de servicio en edificios comerciales, industriales, institucionales y multirresidenciales.
- Jalado o empotrado en yeso.
- Instalaciones ocultas o expuestas.
- Espacios de manipulación de aire ambiental según NEC 300.22 (C).
- Lugares de Asambleas según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(E)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Cinta de amarre con leyenda impresa envuelta alrededor del conjunto.
- Tipo XHHW-2 clasificado 90ºC Húmedo o Seco.
Cable Tipo MC Armorlite® de Southwire - cumple o excede los siguientes requisitos:
- Información de Guía de Productos En Línea UL - Cable Blindado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para usar en Sistemas de Sellado de Penetración Cortafuego de 1, 2 y 3 Horas UL
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- RoHS-2 (European Directive 2011/65/EU)
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
