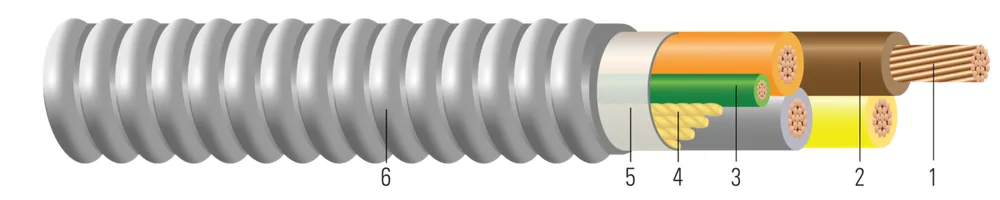

Cable alimentador de conductor de cobre THHN/THWN tipo MC Armorlite®, colores 277/480V
- Núm. Southwire
- SPEC60280
Cables THHN/THWN-2 aislados de cobre sólido. Conductor de puesta a tierra de cobre verde o desnudo. Listado UL. 600 voltios. Clasificado VW-1. Armadura ligera de aluminio entrelazado.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (25) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 AWG1 AWG | 33 | BN,OE,YWBN,OE,YW | 0.3220.82 | 1919 | 601.52 | 1x6 GG1x6 GG | 1.2703.23 | 11411698 | 56265899 | ||
| 1 AWG1 AWG | 44 | BN,OE,YW,GYBN,OE,YW,GY | 0.3220.82 | 1919 | 601.52 | 1x6 GG1x6 GG | 1.3313.38 | 14822205 | 58206899 | ||
| 1/0 AWG1/0 AWG | 33 | BN,OE,YWBN,OE,YW | 0.3610.92 | 1919 | 601.52 | 1x6 GG1x6 GG | 1.2413.15 | 13602024 | 56265602 | ||
| 2/0 AWG2/0 AWG | 33 | BN,OE,YW,GNBN,OE,YW,GN | 0.4051.03 | 1919 | 601.52 | 1x61x6 | 1.4083.58 | 501.27 | 1.5143.85 | 18382735 | 64069399 |
| 3/0 AWG3/0 AWG | 33 | BN,OE,YW,GNBN,OE,YW,GN | 0.4561.16 | 1919 | 601.52 | 1x31x3 | 1.5734.00 | 601.52 | 1.6994.32 | 24073582 | 58574799 |
| 3/0 AWG3/0 AWG | 44 | BN,OE,YW,GY,GNBN,OE,YW,GY,GN | 0.4561.16 | 1919 | 601.52 | 1x41x4 | 1.7234.38 | 28134186 | 64670699 | ||
| 4/0 AWG4/0 AWG | 33 | BN,OE,YW,GNBN,OE,YW,GN | 0.5121.30 | 1919 | 601.52 | 1x21x2 | 1.674.24 | 26793987 | 57852899 | ||
| 4/0 AWG4/0 AWG | 44 | BN,OE,YW,GY,GNBN,OE,YW,GY,GN | 0.5121.30 | 1919 | 601.52 | 1x41x4 | 1.8164.61 | 33775026 | 58085699 | ||
| 250 KCMIL250 KCMIL | 44 | PE,TN,PK,GYPE,TN,PK,GY | 0.5581.42 | 3737 | 701.78 | 1x4 GG1x4 GG | 2.0295.15 | 39195832 | 65313199 | ||
| 350 KCMIL350 KCMIL | 33 | BN,OE,YW,GNBN,OE,YW,GN | 0.6611.68 | 3737 | 701.78 | 1x3/01x3/0 | 2.0815.29 | 44626640 | 56011499 | ||
| 500 KCMIL500 KCMIL | 33 | BN,OE,YW,GNBN,OE,YW,GN | 0.7892.00 | 3737 | 701.78 | 1x1/01x1/0 | 2.2755.78 | 751.91 | 2.4336.18 | 60959070 | 58092999 |
| 600 KCMIL600 KCMIL | 33 | BN,OE,YW,GNBN,OE,YW,GN | 0.8652.20 | 6161 | 802.03 | 1x4/01x4/0 | 2.5276.42 | 711510588 | 57994399 | ||
| 600 KCMIL600 KCMIL | 44 | PE,TN,PK,GYPE,TN,PK,GY | 0.8652.20 | 6161 | 802.03 | 1x2/0 GG1x2/0 GG | 2.7727.04 | 897113350 | 13962499 | ||
| 1 AWG1 AWG | 33 | 8.922.61 | 2008910.81 | 0.1280.19 | 0.1540.23 | 0.0460.07 | 130130 | 145145 | 56265899 | ||
| 1 AWG1 AWG | 44 | 9.323.62 | 2142971.59 | 0.1280.19 | 0.1540.23 | 0.0460.07 | 104104 | 116116 | 58206899 | ||
| 1/0 AWG1/0 AWG | 33 | 8.722.10 | 25341149.40 | 0.1020.15 | 0.1220.18 | 0.0440.07 | 150150 | 170170 | 56265602 | ||
| 2/0 AWG2/0 AWG | 33 | 10.526.67 | 31941448.77 | 0.0810.12 | 0.0970.14 | 0.0430.06 | 175175 | 195195 | 64069399 | ||
| 3/0 AWG3/0 AWG | 33 | 11.829.97 | 40271826.61 | 0.0640.10 | 0.0780.12 | 0.0420.06 | 200200 | 225225 | 58574799 | ||
| 3/0 AWG3/0 AWG | 44 | 12.130.73 | 42951948.18 | 0.0640.10 | 0.0780.12 | 0.0420.06 | 160160 | 180180 | 64670699 | ||
| 4/0 AWG4/0 AWG | 33 | 11.729.72 | 50782303.34 | 0.0510.08 | 0.0620.09 | 0.0410.06 | 230230 | 260260 | 57852899 | ||
| 4/0 AWG4/0 AWG | 44 | 12.732.26 | 54162456.65 | 0.0510.08 | 0.0620.09 | 0.0410.06 | 184184 | 208208 | 58085699 | ||
| 250 KCMIL250 KCMIL | 44 | 14.236.07 | 64002902.99 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 204204 | 232232 | 65313199 | ||
| 350 KCMIL350 KCMIL | 33 | 14.637.08 | 84003810.17 | 0.0310.05 | 0.0390.06 | 0.0400.06 | 310310 | 350350 | 56011499 | ||
| 500 KCMIL500 KCMIL | 33 | 1743.18 | 120005443.10 | 0.0220.03 | 0.0290.04 | 0.0390.06 | 380380 | 430430 | 58092999 | ||
| 600 KCMIL600 KCMIL | 33 | 17.744.96 | 144006531.72 | 0.0180.03 | 0.0250.04 | 0.0390.06 | 420420 | 475475 | 57994399 | ||
| 600 KCMIL600 KCMIL | 44 | 19.449.28 | 153606967.17 | 0.0180.03 | 0.0250.04 | 0.0390.06 | 336336 | 380380 | 13962499 |
Números de parte en esta familia (25)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 1 AWG · 3 conductores (1) | |||||
| 56265899 | 1 AWG 3 CONDUCTORES CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#6 VERDE TIERRA AIA AIA MC 600V 1-3 STR CU THHN BROWN/ORANGE/YELLOW/#6 GREEN GROUND AIA AIA MC 600V | 1 AWG 3C 19 STR | CAFÉ/NARANJA/AMARILLO/6 VERDE TIERRA | CARRETE CORTE A LA MEDIDA | |
| 1 AWG · 4 conductores (1) | |||||
| 58206899 | 1-4 STR CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/#6 TIERRA VERDE AIA AIA MC 600V 1-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY/#6 GREEN GROUND AIA AIA MC 600V | 1 AWG 4C 19 STR | CAF/NAR/AMA/GRIS/6 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 1/0 AWG · 3 conductores (2) | |||||
| 56265699 | 1/0-3 STR CU THHN CAFÉ/NARANJA/AMARILLO/#6 TIERRA VERDE AIA MC 600V 0 FT 1/0-3 STR CU THHN BROWN/ORANGE/YELLOW/#6 GREEN GROUND AIA MC 600V 0 FT | 1/0 AWG 3C 19 STR | CAFÉ/NARANJA/AMARILLO/6 VERDE TIERRA | CARRETE CORTE A LA MEDIDA | |
| 56265602 | 1/0-3 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#6 TIERRA VERDE AIA MC 600V 1000 FT 1/0-3 STR CU THHN BROWN/ORANGE/YELLOW/#6 GREEN GROUND AIA MC 600V 1000 FT | 1/0 AWG 3C 19 STR | CAFÉ/NARANJA/AMARILLO/6 VERDE TIERRA | CARRETE DE 1000 FT | |
| 2/0 AWG · 3 conductores (1) | |||||
| 64069399 | 2/0-3 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#6 TIERRA VERDE AIA MC CUBIERTA NEGRO 2/0-3 STR CU THHN BROWN/ORANGE/YELLOW/#6 GREEN GROUND AIA MC BLACK JKT | 2/0 AWG 3C 19 STR | CAF/NAR/AMA/6 TIERRA | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG · 3 conductores (1) | |||||
| 58574799 | 3/0-3 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#3 TIERRA VERDE AIA MC CUBIERTA NEGRO 3/0-3 STR CU THHN BROWN/ORANGE/YELLOW/#3 GREEN GROUND AIA MC BLACK JKT | 3/0 AWG 3C 19 STR | CAF/NAR/AMA/3 TIERRA | CARRETE CORTE A LA MEDIDA | |
| 3/0 AWG · 4 conductores (1) | |||||
| 64670699 | 3/0-4 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/#4 TIERRA VERDE MC AIA 600V 0 FT 3/0-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY/#4 GREEN GROUND AIA MC 600V 0 FT | 3/0 AWG 4C 19S | CAF/NAR/AMA/GRIS/4 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG · 3 conductores (2) | |||||
| 57852899 | 4/0-3 STR CU THHN CAFÉ/NARANJA/AMARILLO/#2 TIERRA VERDE AIA MC 600V 0 FT 4/0-3 STR CU THHN BROWN/ORANGE/YELLOW/#2 GREEN GROUND AIA MC 600V 0 FT | 4/0 AWG 3C 19 STR | CAFÉ/NARANJA/AMARILLO/2 VERDE TIERRA | CARRETE CORTE A LA MEDIDA | |
| 57869199 | 4/0-3 CABLEADO CU THHN S/A/A #4GG AIA MC 600V 0 FT 4/0-3 STR CU THHN N/O/Y #4GG AIA MC 600V 0 FT | 4/0 AWG 3C 19 STR | CAFÉ/NARANJA/AMARILLO/4 VERDE TIERRA | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG · 4 conductores (5) | |||||
| 67841999 | 4/0-4 STR CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/#1/0 TIERRA VERDE AIA MC 600V 0 FT 4/0-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY/#1/0 GREEN GROUND AIA MC 600V 0 FT | 4/0 AWG 4C 19 STR | CAFÉ/NARANJA/AMARILLO/GRIS/1/0 VERDE TIERRA, 0 | CARRETE CORTE A LA MEDIDA | |
| 64941999 | 4/0-4 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/#2 TIERRA VERDE AIA MC 600V 0 FT 4/0-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY/#2 GREEN GROUND AIA MC 600V 0 FT | 4/0 AWG 4C 19 STR | CAF/NAR/AMA/GRIS/2 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 66861599 | 4/0-4 STR CU THHN CAFÉ/NARANJA/AMARILLO/GRIS 3GG AIA MC 600V 0 FT 4/0-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY 3GG AIA MC 600V 0 FT | 4/0 AWG 4C 19 STR | CAF/NAR/AMA/GRIS/3 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 66861501 | 4/0-4 STR CU THHN CAFÉ/NARANJA/AMARILLO/GRIS 3GG AIA MC 600V 1000 FT 4/0-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY 3GG AIA MC 600V 1000 FT | 4/0 AWG 4C 19 STR | CAF/NAR/AMA/GRIS/3 TIERRA 0 | CARRETE DE 1000 FT | |
| 58085699 | 4/0-4 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/#4 TIERRA VERDE AIA MC 600V 0 FT 4/0-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY/#4 GREEN GROUND AIA MC 600V 0 FT | 4/0 AWG 4C 19 STR | CAF/NAR/AMA/GRIS/4 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil · 4 conductores (1) | |||||
| 65313199 | 250-4 CABLEADO CU THHN MORADO/TAN/ROSA/GRIS/#4 TIERRA VERDE AIA MC 600V 0 FT 250-4 STR CU THHN PURPLE/TAN/PINK/GRAY/#4 GREEN GROUND AIA MC 600V 0 FT | 250 KCMIL 4C 37S | MORADO/TAN/ROSA/GRIS/4 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil · 3 conductores (3) | |||||
| 58073799 | 350-3 CU THHN CAF/NAR/AMAR/#1VERDE AL MC 600V 0 FT 350-3 CU THHN BRN/ORN/YEL/#1GRN AL MC 600V 0 FT | 350 KCMIL 3C 37 STR | CAFÉ/NARANJA/AMARILLO/1 VERDE TIERRA | CARRETE CORTE A LA MEDIDA | |
| 67797399 | 350-3 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#1/0 TIERRA VERDE AIA MC 600V 0 FT 350-3 STR CU THHN BROWN/ORANGE/YELLOW/#1/0 GREEN GROUND AIA MC 600V 0 FT | 350 KCMIL 3C 37 STR | CAF/NAR/AMR/1/0 TIERRA VERDE | CARRETE CORTE A LA MEDIDA | |
| 56011499 | 350-3 STR CU THHN CAFÉ/NARANJA/AMARILLO/#3/0 VERDE TIERRA AIA MC 600V 0 FT 350-3 STR CU THHN BROWN/ORANGE/YELLOW/#3/0 GREEN GROUND AIA MC 600V 0 FT | 350 KCMIL 3C 37 STR | CAF/NAR/AMR/3/0 TIERRA VERDE | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil · 3 conductores (2) | |||||
| 58092999 | 500-3 STR CU THHN CAFÉ/NARANJA/AMARILLO/#1/0 TIERRA VERDE AIA MC CUBIERTA NEGRA 500-3 STR CU THHN BROWN/ORANGE/YELLOW/#1/0 GREEN GROUND AIA MC BLACK JKT | 500 KCMIL 3C 37S | CAF/NAR/AMR/1/0 TIERRA VERDE | CARRETE CORTE A LA MEDIDA | |
| 66931699 | 500-3 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#2/0 TIERRA VERDE AIA MC 600V 0 FT 500-3 STR CU THHN BROWN/ORANGE/YELLOW/#2/0 GREEN GROUND AIA MC 600V 0 FT | 500 KCMIL 3C 37S | CAF/NAR/AMR/2/0 TIERRA VERDE | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil · 3 conductores (3) | |||||
| 67797499 | 600-3 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#1/0 TIERRA VERDE AIA MC 600V 0 FT 600-3 STR CU THHN BROWN/ORANGE/YELLOW/#1/0 GREEN GROUND AIA MC 600V 0 FT | 600 KCMIL 3C 61S | CAF/NAR/AMR/1/0 TIERRA VERDE | CARRETE CORTE A LA MEDIDA | |
| 58206299 | 600-3 CABLEADO CU THHN CAFÉ/NARANJA/AMARILLO/#2 TIERRA VERDE AIA MC 600V 0 FT 600-3 STR CU THHN BROWN/ORANGE/YELLOW/#2 GREEN GROUND AIA MC 600V 0 FT | 600 KCMIL 3C 61S | CAFÉ/NARANJA/AMARILLO/2 VERDE TIERRA | CARRETE CORTE A LA MEDIDA | |
| 57994399 | 600-3 CABLEADO CU THHN N/O/Y 4/0GG AIA MC 600V 0 FT 600-3 STR CU THHN N/O/Y 4/0GG AIA MC 600V 0 FT | 600 KCMIL 3C 61S | CAF/NAR/AMR/4/0 TIERRA VERDE | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil · 4 conductores (2) | |||||
| 64684599 | 600-4 STR CU THHN CAFÉ/NARANJA/AMARILLO/GRIS/#300 TIERRA VERDE AIA MC 600V 0 FT 600-4 STR CU THHN BROWN/ORANGE/YELLOW/GRAY/#300 GREEN GROUND AIA MC 600V 0 FT | 600 KCMIL 4C 61S | CAFÉ/NARANJA/AMARILLO/GRIS/300 VERDE TIERRA, 0 | CARRETE CORTE A LA MEDIDA | |
| 13962499 | 600-4 CABLEADO CU THHN MORADO/TAN/ROSA/GRIS/#2/0 TIERRA VERDE AIA MC 600V 0 FT 600-4 STR CU THHN PURPLE/TAN/PINK/GRAY/#2/0 GREEN GROUND AIA MC 600V 0 FT | 600 KCMIL 4C 61S | MORADO/TAN/ROSA/GRIS/2/0 VERDE TIERRA, 0 | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
El Cable Alimentador tipo Armorlite® Type MC de Southwire es apto para usarse como sigue:
- Distribución de potencia de alimentador y acometida en edificios comerciales, industriales, institucionales y de vivienda multifamiliar.
- Tendido o empotrado en yeso.
- Instalaciones ocultas o expuestas.
- Espacios de manejo de aire ambiental según NEC 300.22 (C).
- Lugares de Asamblea según NEC 518.4 y teatros según NEC 520.5.
- Instalación en charola portacables y canalizaciones aprobadas.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) y 645.5(E)
- Clase I Div. 2, Clase II Div 2, y Clase III Div. 1 Lugares Peligrosos.
- Cinta de amarre con leyenda de impresión envuelta alrededor del conjunto.
- Tipo THHN/THWN clasificado 90ºC Seco.
- Las mangueras protectoras contra cortocircuito no son requeridas para uso con cable MC según NEC y UL
El Cable tipo Armorlite® Type MC de Southwire cumple o excede los siguientes requisitos:
- Información de Guía de Productos en Línea UL - Cable Apantallado de Metal (PJAZ) (www.ul.com)
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en Sistemas de Cierre de Penetración a Prueba de Incendio UL 1, 2 y 3 Horas
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- RoHS-2 (European Directive 2011/65/EU)
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
