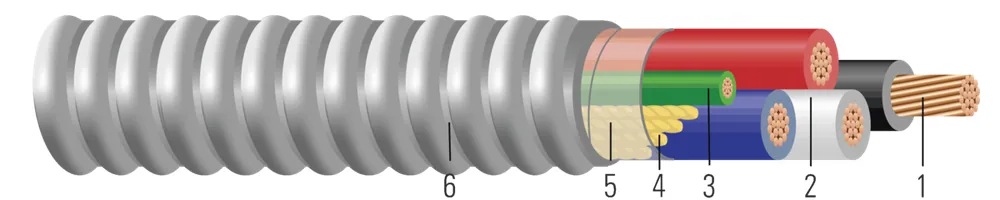

Cable alimentador de conductor de cobre THHN/THWN tipo MC Armorlite®, colores 120/208V. Libre de silicona
- Núm. Southwire
- SPEC60297
Conductores Individuales Aislados THHN/THWN-2 de Cobre. Conductor de Tierra de Cobre Aislado Verde. Listado UL. 600 Voltios. Clasificado VW-1. Armadura de Aluminio Entrelazada Ligera.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 44 | BK,RD,BE,WE,GN,GN/YWBK,RD,BE,WE,GN,GN/YW | 0.3610.92 | 1919 | 601.52 | 2x32x3 | 1.6774.26 | 23773537 | 64683599 |
| 2/0 AWG2/0 AWG | 44 | 1-BK,2-RD,3-BE,WE,GN1-BK,2-RD,3-BE,WE,GN | 0.3951.00 | 1919 | 601.52 | 1x61x6 | 1.5784.01 | 22503348 | 45839899 |
| 4/0 AWG4/0 AWG | 55 | BK,RD,BE,WE,WE/BK,GNBK,RD,BE,WE,WE/BK,GN | 0.5121.30 | 1919 | 601.52 | 1x41x4 | 1.9614.98 | 41266140 | 67733899 |
| 250 KCMIL250 KCMIL | 44 | BK,RD,BE,WEBK,RD,BE,WE | 0.5581.42 | 3737 | 701.78 | 1x21x2 | 1.9544.96 | 39945944 | 64353799 |
| 250 KCMIL250 KCMIL | 55 | BK,RD,BE,WE,WE,GNBK,RD,BE,WE,WE,GN | 0.5581.42 | 3737 | 701.78 | 1x41x4 | 2.1365.43 | 47987140 | 56554599 |
| 350 KCMIL350 KCMIL | 44 | BK,BK,RD,RD,GNBK,BK,RD,RD,GN | 0.6611.68 | 3737 | 701.78 | 1x2/01x2/0 | 2.3245.90 | 56738442 | 59914499 |
| 600 KCMIL600 KCMIL | 44 | BK,RD,BE,WE,GNBK,RD,BE,WE,GN | 0.8652.20 | 6161 | 802.03 | 1x21x2 | 2.7166.90 | 870212950 | 57881799 |
| 1/0 AWG1/0 AWG | 44 | 11.729.72 | 27031226.06 | 0.1020.15 | 0.1220.18 | 0.0440.07 | 120120 | 136136 | 64683599 |
| 2/0 AWG2/0 AWG | 44 | 11.027.94 | 42591931.85 | 0.0810.12 | 0.1010.15 | 0.0430.06 | 140140 | 156156 | 45839899 |
| 4/0 AWG4/0 AWG | 55 | 13.734.80 | 67713071.27 | 0.0510.08 | 0.0620.09 | 0.0410.06 | 184184 | 182182 | 67733899 |
| 250 KCMIL250 KCMIL | 44 | 13.734.80 | 64002902.99 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 204204 | 232232 | 64353799 |
| 250 KCMIL250 KCMIL | 55 | 1538.10 | 80003628.74 | 0.0430.06 | 0.0530.08 | 0.0410.06 | 204204 | 203203 | 56554599 |
| 350 KCMIL350 KCMIL | 44 | 16.341.40 | 112005080.23 | 0.0310.05 | 0.0390.06 | 0.0400.06 | 248248 | 280280 | 59914499 |
| 600 KCMIL600 KCMIL | 44 | 1948.26 | 192008708.97 | 0.0180.03 | 0.0250.04 | 0.0390.06 | 336336 | 380380 | 57881799 |
Números de parte en esta familia (9)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 1/0 AWG · 4 conductores (1) | |||||
| 64683599 | 1/0-4 STR CU THHN NEGRO/ROJO/AZUL/BLANCO/#3VERDE/#1/0VERDE-AMARILLO AIA MC 600V 0 FT 1/0-4 STR CU THHN BLK/RED/BLU/WHT/#3GRN/#1/0GRN-YEL AIA MC 600V 0 FT | 1/0 AWG 4C 19S | NGR/RJO/AZL/BLCO/3 TIERRA VRD/3 TIERRA VRD-BLCO | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG · 4 conductores (1) | |||||
| 45839899 | 2/0-4 CABLEADO CU THHN 1-NEGRO/2-ROJO/3-AZUL/BLANCO/#6 TIERRA VERDE-AMARILLA AIA AIA MC 600V 0 FT 2/0-4 STR CU THHN 1-BLACK/2-RED/3-BLUE/WHITE/#6 GREEN GROUND AIA AIA MC600V 0 FT | 2/0 AWG 4C 19 STR | 1-NEG/2-ROJ/3-AZU/BLANCO/6 TIERRA | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG · 5 conductores (1) | |||||
| 67733899 | 4/0-5 STR CU THHN NEGRO/ROJO/AZUL/BLANCO/BLANCO-NEGRO/#4 VERDE TIERRA AIA MC 600V 4/0-5 STR CU THHN BLACK/RED/BLUE/WHITE/WHITE-BLACK/#4 GREEN GROUND AIA MC 600V | 4/0 AWG 5C 19S | NEGRO/ROJO/AZUL/BLANCO/BLANCO-NEGRO/4 TIERRA VERDE | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil · 4 conductores (1) | |||||
| 64353799 | 250-4 CABLEADO CU THHN NEGRO/ROJO/AZUL/BLANCO/#2 TIERRA VERDE AIA MC 600V 0 FT 250-4 STR CU THHN BLACK/RED/BLUE/WHITE/#2 GREEN GROUND AIA MC 600V 0 FT | 250 KCMIL 4C 37S | NEGRO/ROJO/AZUL/BLANCO/2 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil · 5 conductores (1) | |||||
| 56554599 | 250-5 STR CU THHN NEGRO/ROJO/AZUL/BLANCO/BLANCO/4 AWG TIERRA VERDE AIA MC 250-5 STR CU THHN BLACK/RED/BLUE/WHITE/WHITE/4 AWG GREEN GRND AIA MC | 250 KCMIL 5C 37S | NEGRO/ROJO/AZUL/BLANCO/BLANCO/4 TIERRA VERDE, 0 | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil · 4 conductores (2) | |||||
| 64325799 | 350-4 CABLEADO CU THHN 1-NEGRO/2-NEGRO/1-ROJO/2-ROJO/#1 TIERRA VERDE AIA MC 600V 0FT 350-4 STR CU THHN 1-BLK/2-BLK/1-RED/2-RED/#1 GREEN GROUND AIA MC 600V 0FT | 350 KCMIL 4C 37S | NEGRO/NEGRO/ROJO/ROJO/1 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 59914499 | 350-4 CABLEADO CU THHN 1-NEGRO/2-NEGRO/1-ROJO/2-ROJO/#2/0 TIERRA VERDE AIA MC 600V0 FT 350-4 STR CU THHN 1-BLK/2-BLK/1-RED/2-RED/#2/0 GREEN GROUND AIA MC 600V0 FT | 350 KCMIL 4C 37S | NEGRO/NEGRO/ROJO/ROJO/2/0 VERDE TIERRA, 0 | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil · 4 conductores (2) | |||||
| 57881799 | 600-4 STR CU THHN N/R/A/B #2GG AIA MC 600V 0 FT 600-4 STR CU THHN B/R/U/W #2GG AIA MC 600V 0 FT | 600 KCMIL 4C 61S | NEGRO/ROJO/AZUL/BLANCO/2 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 67844799 | 600 kcmil 4 HILOS CABLEADO CU THHN NEGRO/ROJO/AZUL/BLANCO 600GG AIA MC CUBIERTA NEGRA 600-4 STR CU THHN BLACK/RED/BLUE/WHITE 600GG AIA MC BLACK JKT | 600 KCMIL 4C 61S | NEGRO/ROJO/AZUL/BLANCO/VERDE | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
El cable alimentador tipo MC con cubierta Southwire Armorlite® es adecuado para su uso de la siguiente manera:
- Distribución de potencia de alimentadores y acometida en edificios comerciales, industriales, institucionales y residenciales múltiples.
- Donde se expone a rellenos de ceniza, cloruros fuertes, álcalis cáusticos, o vapores de cloro o ácidos clorhídricos.
- Instalación empotrada o embutida en yeso.
- Instalaciones ocultas o expuestas.
- Adecuado para lugares húmedos conforme a NEC 330.10(A)(11)
- Lugares de reunión conforme a NEC 518.4 y teatros conforme a NEC 520.5.
- Instalación en charolas portacables y canalizaciones aprobadas, o como cable aéreo sobre mensajero.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información conforme a NEC 645.5(D) y 645.5(D)(2)
- Ubicaciones peligrosas Clase I Div. 2, Clase II Div 2, y Clase III Div. 1.
- Conductores tipo THHN/THWN calificados 90ºC Seco / 75ºC Húmedo
El cable alimentador tipo MC con cubierta Southwire Armorlite® cumple o supera los siguientes requisitos:
- Información de la Guía de Productos en Línea de UL - Cable tipo metal-clad (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para uso en sistemas de sellado de penetración a través de 1, 2 y 3 horas UL
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
