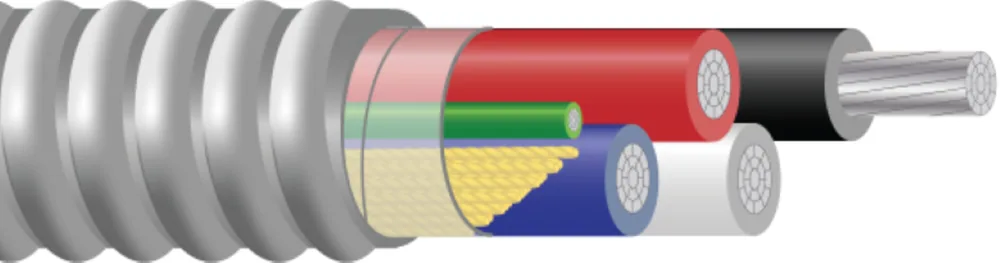

Cable alimentador de conductor de aluminio THHN/THWN tipo MC Armorlite® con tierra verde aislada, colores 120/208V
- Núm. Southwire
- SPEC60320
Sencillos Aislados THHN/THWN-2 de Aluminio con Aleación de Aluminio de la Serie 8000 Triple E™. Conductor de Puesta a Tierra Aislado Verde AlumaFlex™ Aleación de Aluminio. Listado UL. 600 Voltios. Clasificado VW-1. Armadura de Aluminio Entrelazada Ligera.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Color | Diámetro Sobre Conductor (in)(cm) | Hebras del Conductor | Espesor del Aislamiento (mils)(mm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 4/0 AWG4/0 AWG | 44 | BK,RD,BE,WE,GNBK,RD,BE,WE,GN | 0.4741.20 | 1919 | 601.52 | 1x21x2 | 1.7864.54 | 14292127 | 58089399 |
| 250 KCMIL250 KCMIL | 44 | BK,RD,BE,WE,GNBK,RD,BE,WE,GN | 0.521.32 | 2222 | 701.78 | 1x1/01x1/0 | 1.9785.02 | 17802649 | 59291399 |
| 350 KCMIL350 KCMIL | 44 | BK,RD,BE,WE,GNBK,RD,BE,WE,GN | 0.6151.56 | 3535 | 701.78 | 1x1/01x1/0 | 2.195.56 | 22623366 | 59803599 |
| 600 KCMIL600 KCMIL | 44 | BK,RD,BE,WEBK,RD,BE,WE | 0.8122.06 | 5858 | 802.03 | 1x2501x250 | 2.6886.83 | 36345408 | 55254399 |
| 4/0 AWG4/0 AWG | 44 | 12.531.75 | 40621842.49 | 0.0840.13 | 0.1000.15 | 0.0410.06 | 144144 | 164164 | 58089399 |
| 250 KCMIL250 KCMIL | 44 | 13.835.05 | 48002177.24 | 0.0710.11 | 0.0860.13 | 0.0410.06 | 164164 | 184184 | 59291399 |
| 350 KCMIL350 KCMIL | 44 | 15.338.86 | 84003810.17 | 0.0500.07 | 0.0620.09 | 0.0400.06 | 200200 | 224224 | 59803599 |
| 600 KCMIL600 KCMIL | 44 | 18.847.75 | 144006531.72 | 0.0290.04 | 0.0370.06 | 0.0390.06 | 272272 | 308308 | 55254399 |
Números de parte en esta familia (5)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 4/0 AWG (1) | |||||
| 58089399 | 4/0-3 CABLEADO 3E AL THHN NEGRO/ROJO/AZUL 3/0 AL NEUTRO BLANCO #2GG AL MC 600V MATERIAL BLOQUEADO OBSOLETO. SIN NÚMERO DE MATERIAL DE REEMPLAZO 4/0-3 STR 3E AL THHN BLACK/RED/BLUE 3/0 AL WHT NEUT #2GG AL MC 600VMATERIAL BLOCKED OBSOLETE. NO REPLACEMENT MATERIAL # | 4/0 AWG 4C 19 STR | NEGRO/ROJO/AZUL/BLANCO/2 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (2) | |||||
| 64073399 | 250-4 CABLEADO 3E AL THHN NEGRO/ROJO/AZUL/BLANCO/#1 TIERRA VERDE AIA MC 600V 0FT 250-4 STR 3E AL THHN BLACK/RED/BLUE/WHITE/#1 GREEN GROUND AIA MC 600V 0FT | 250 KCMIL 4C 22 STR | NEGRO/ROJO/AZUL/BLANCO/1 TIERRA 0 | CARRETE CORTE A LA MEDIDA | |
| 59291399 | 250-4 CABLEADO 3E AL THHN NEGRO/ROJO/AZUL/BLANCO/#1/0 TIERRA VERDE AIA MC 600V0 FT 250-4 STR 3E AL THHN BLACK/RED/BLUE/WHITE/#1/0 GREEN GROUND AIA MC 600V0 FT | 250 KCMIL 4C 22 STR | NEGRO/ROJO/AZUL/BLANCO/1/0 VERDE TIERRA, 0 | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | |||||
| 59803599 | 350-4 CABLEADO 3E AL THHN NEGRO/ROJO/AZUL/BLANCO/#1/0 TIERRA VERDE AIA MC 600V0 FT 350-4 STR 3E AL THHN BLACK/RED/BLUE/WHITE/#1/0 GREEN GROUND AIA MC 600V0 FT | 350 KCMIL 4C 35S | NEGRO/ROJO/AZUL/BLANCO/1/0 VERDE TIERRA, 0 | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (1) | |||||
| 55254399 | 600-4 STR 3E AL THWN-2 NEGRO/ROJO/AZUL/BLANCO/#250 BARE TIERRA AIA MC 600V 600-4 STR 3E AL THWN-2 BLACK/RED/BLUE/WHITE/#250 BARE GROUND AIA MC 600V | 600 KCMIL 4C 58S | NEGRO/ROJO/AZUL/BLANCO/ 250 TIERRA DESNUDA/0 | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
El cable Alimentador Tipo MC Armorlite® de Southwire es adecuado para usar como sigue:
- Distribución de potencia alimentadora y de servicio en edificios comerciales, industriales, institucionales y multirresidenciales.
- Jalado o empotrado en yeso.
- Instalaciones ocultas o expuestas.
- Lugares de Asambleas según NEC 518.4 y teatros según NEC 520.5.
- Espacios de manipulación de aire ambiental según NEC 300.22 (C).
- Instalación en charola portacables y canalizaciones aprobadas, o como cable aéreo en un mensajero.
- Bajo pisos elevados para conductores y cables de equipos de tecnología de la información según NEC 645.5(D) & 645.5(E)
- Ubicaciones Peligrosas Clase I Div. 2, Clase II Div 2, & Clase III Div. 1.
- Tipo THHN/THWN clasificado 90ºC Seco/ 75ºC Húmedo
Cable Alimentador Tipo MC Armorlite® de Southwire - cumple o excede los siguientes requisitos:
- Información de Guía de Productos En Línea UL - Cable Blindado (PJAZ) ( www.ul.com )
- Especificación Federal A-A59544 (anteriormente J-C-30B)
- NFPA 70 (Código Eléctrico Nacional), Artículo 330
- Listado para usar en Sistemas de Sellado de Penetración Cortafuego de 1, 2 y 3 Horas UL
Normas y referencias
- ASTM B800 8000 Series Aluminum Alloy Wire
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1479 Standard for Safety Fire Tests of Penetration Firestops
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
