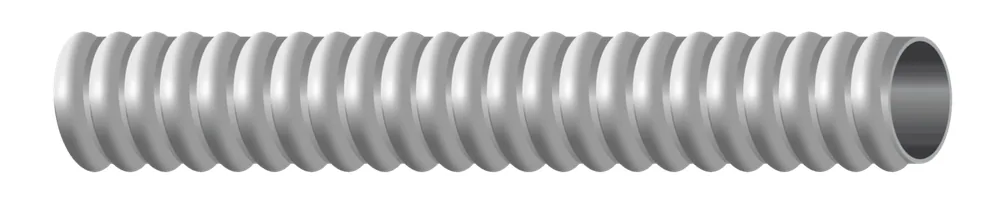

Alflex® Type SWA Conducto Metálico Flexible Aluminio Pared Estándar

Southwire

Alflex® Type SWA Conducto Metálico Flexible Aluminio Pared Estándar

Núm. Southwire
SPEC60503

Tubo conduit metálico flexible de aluminio. Cinta de aleación de aluminio de alta resistencia. Certificado UL y CSA.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (5) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Diám. Sobre Cubierta Interna (in)(cm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Radio de Curvatura Mín. (in)(cm)
1/2 Inch1/2 Inch0.6251.590.8602.1816243.07.62 55287001
3/4 Inch3/4 Inch0.8122.061.0452.6521314.010.16 55287101
InchInchInchInchInchInchLb/100ftLb/100ftInchInch
1/21/20.625/0.6450.625/0.6450.860/0.9200.860/0.920161644
3/43/40.812/0.8350.812/0.8351.045/1.1051.045/1.105212166
1/21/25528700655287006
3/43/45528700655287006

Números de parte en esta familia (5)

Por calibre:
Núm. SouthwireDescripciónTamañoLargoColor
1/2" (2)
55287001TUBO CONDUIT FLEXIBLE ALFLEX(R) SWA ESPECIAL DE 1/2" 100 FT 1/2" ALFLEX(R) SWA FLEX CONDUIT SPECIAL 100 FT1/2100NATURAL
55287005TUBO CONDUIT FLEXIBLE ALFLEX(R) SWA ESPECIAL DE 1/2" 1000 FT 1/2" ALFLEX(R) SWA FLEX CONDUIT SPECIAL 1000 FT1/21000NATURAL
3/4" (3)
55287101TUBO CONDUIT FLEXIBLE ALFLEX UL/CSA TIPO SWA DE 3/4" 100 FT 3/4" ALFLEX UL/CSA FLEX COND TYPE SWA 100 FT3/4100NATURAL
55287105TUBO CONDUIT FLEXIBLE ALFLEX UL/CSA TIPO SWA DE 3/4" 1000 FT 3/4" ALFLEX UL/CSA FLEX COND TYPE SWA 1000 FT3/41000NATURAL
596465013/4" ALFLEX UL/CSA TUBO FLEX TIPO SWA 48" 750 EA 3/4" ALFLEX UL/CSA FLEX COND TYPE SWA 48" 750 EA3/4750NATURAL

Aplicación y características

El tubo conduit flexible de aluminio de pared estándar Alflex® Tipo SWA (Standard Wall Aluminum) es adecuado para las siguientes instalaciones:

  • Espacios de manejo de aire ambiental según NEC 300.22(C)
  • Conductores y cables de circuito derivado de potencia e iluminación para conectar receptáculos, luminarias, equipos, divisiones de oficina, etc.
  • Canalización metálica para cables y conductores según NEC (ANSI/NFPA-70) Artículo 348
  • Conductores y cables de alimentador de motor, circuito derivado y circuito de control
  • Conductores y cables de circuito de control remoto, señalización y potencia limitada de Clase 1, Clase 2, Clase 3
  • Conductores y cables del sistema de alarma de incendio de circuitos de alarma de incendio de potencia limitada o no limitada
  • Cables de voz, datos, comunicaciones y video incluyendo cables CATV y de fibra óptica.
  • Instalaciones ocultas o expuestas según NEC 348 y las disposiciones NEC aplicables.
  • Ascensores, ductos de ascensor y escaleras eléctricas según NEC 620.21
  • Accesorios de cableado listados según NEC 410.77(C)
  • Pisos elevados para conexión de tecnología de la información según NEC 645.5(D)(2) y 645.5(D)
  • Como conductor de puesta a tierra para longitudes de hasta 6 ft (máx. 20A) según NEC 250.118(5)
  • Grúas y polipastos según NEC 610.11(C)
  • Señales eléctricas e iluminación de contorno según NEC 600.7, 600.31 (1000 voltios o menos), y 600.32 (>1000 voltios)
  • Ubicación peligrosa, Clase 1, Div. 2, solo para conectores flexibles según NEC 501.10(B)(2) & 501.30(B)
  • Sistemas de sellado de penetración a través de 1, 2 y 3 horas UL: C-AJ-1462, C-AJ-1463, C-AJ-1464, W-L-1308, y W-L-1309

    • El tubo conduit flexible de aluminio de pared estándar Southwire Alflex™ Tipo SWA cumple o supera los siguientes requisitos:
  • Listado UL según UL 1, Norma de Seguridad para Tubo Conduit Flexible de Metal, ANSI/UL-1
  • Listado CSA según CSA 22.2 No. 56 por Código Eléctrico Canadiense C22.1 Sección 12-1000
  • Cumple con la especificación federal WW-C-566c
  • Designación de tipo NEC - Artículo 348, Tipo FMC (tubo conduit flexible de metal)
  • Categoría de producto UL- DXUZ
  • Cumplimiento de REACH/RoHS-2 (Límite químico)

    • Características
  • Proporciona protección mecánica para conductores y cables
  • Para uso con conectores listados destinados al tipo FMC de NEC (tubo conduit flexible de metal)
  • 66% más ligero que el acero
  • Se corta 80% más rápido que el acero
  • Interior liso para jalado fácil de cable
  • Construcción de aleación de aluminio de alta resistencia
  • Resistencia superior a la corrosión
  • Flexibilidad integrada para posicionamiento simplificado
