AL Compacto 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Cubierta SIM-PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Southwire

AL Compacto 5/8kV Aislamiento NLEPR Nivel de Aislamiento 133/100% Cubierta SIM-PVC. MV 105 - Clasificado para Charola - Resistente a la Luz Solar - Para Enterramiento Directo

Núm. Southwire
SPEC46110

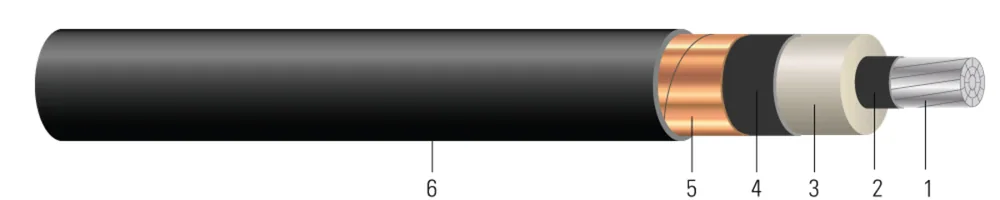

Tipo MV-105 Conductor Sencillo Aluminio, 115 Mils Caucho de Etileno Propileno Libre de Plomo (NL-EPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Cubierta de Cloruro de Polivinilo (PVC) SIMpull, Clasificación Dual UL/CSA

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (10) ↓
📄 Ficha técnica (PDF)📎 Configurator Plus™ Web App

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)Tamaño de Tubo Conduit (in)(cm)
2 AWG2 AWG770.2680.680.5361.361152.920.6401.63551.400.7902.01342509398180.539.423.882.56.35 56018299
1/0 AWG1/0 AWG10100.3360.850.6041.531152.920.6641.69551.400.8142.07377561633287.129.724.642.56.35 55995399
2/0 AWG2/0 AWG12120.3760.960.6441.641152.920.7041.79802.030.8842.25446664798361.9710.626.922.56.35 56011699
3/0 AWG3/0 AWG18180.4221.070.6911.761152.920.7511.91802.030.9312.365027471006456.3111.128.193.07.62 56013399
4/0 AWG4/0 AWG19190.4741.200.7431.891152.920.8032.04802.030.9832.505698471269575.6111.729.723.07.62 56013499
250 KCMIL250 KCMIL22220.5201.320.7962.021152.920.8562.17802.031.0362.636359451500680.3912.431.503.07.62 56013799
350 KCMIL350 KCMIL35350.6151.560.8922.271152.920.9522.42802.031.1322.8877711562100952.5413.534.293.58.89 56013599
500 KCMIL500 KCMIL35350.7351.871.0342.631152.921.0942.78802.031.2743.24990147330001360.7815.238.613.58.89 56014799
750 KCMIL750 KCMIL58580.9082.311.2063.061152.921.2663.22802.031.4463.671315195745002041.1617.343.944.010.16 56017999
1000 KCMIL1000 KCMIL58581.0602.691.0442.651152.921.1042.80802.031.5984.061627242160002721.5519.148.514.511.43 56018099
2 AWG2 AWG0.2670.400.3360.500.0360.050.0450.070.369 + j0.2720.369 + j0.2720.031 + j0.0380.031 + j0.03818771877115115125125150150165165 56018299
1/0 AWG1/0 AWG0.1680.250.2110.310.0300.040.0410.060.370 + j0.2590.370 + j0.2590.033 + j0.0340.033 + j0.03420882088150150160160200200225225 55995399
2/0 AWG2/0 AWG0.1330.200.1670.250.0280.040.0410.060.370 + j0.2590.370 + j0.2590.033 + j0.0340.033 + j0.03422122212170170185185230230260260 56011699
3/0 AWG3/0 AWG0.1050.160.1330.200.0250.040.0400.060.370 + j0.2590.370 + j0.2590.033 + j0.0340.033 + j0.03423542354195195210210270270300300 56013399
4/0 AWG4/0 AWG0.0840.130.1050.160.0230.030.0380.060.370 + j0.2590.370 + j0.2590.033 + j0.0340.033 + j0.03425152515225225245245310310350350 56013499
250 KCMIL250 KCMIL0.0710.110.0900.130.0220.030.0380.060.370 + j0.2590.370 + j0.2590.033 + j0.0340.033 + j0.03426832683250250270270345345385385 56013799
350 KCMIL350 KCMIL0.0500.070.0650.100.0190.030.0360.050.370 + j0.2590.370 + j0.2590.033 + j0.0340.033 + j0.03429772977305305325325430430480480 56013599
500 KCMIL500 KCMIL0.0350.050.0460.070.0160.020.0340.050.370 + j0.2720.370 + j0.2720.031 + j0.0380.031 + j0.03833493349370370400400545545605605 56014799
750 KCMIL750 KCMIL0.0240.040.0330.050.0140.020.0320.050.370 + j0.2890.370 + j0.2890.024 + j0.0320.024 + j0.03239163916470470505505710710790790 56017999
1000 KCMIL1000 KCMIL0.0180.030.0260.040.0120.020.0310.050.370 + j0.2890.370 + j0.2890.024 + j0.0320.024 + j0.03243874387545545590590855855950950 56018099

Números de parte en esta familia (10)

Por calibre:
Núm. SouthwireDescripciónConstrucciónEmpaque
560182992-7 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 2-7 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA2 AWG 1C 7SCARRETE CORTE A LA MEDIDA
559953991/0-10 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1/0-10 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA1/0 AWG 1C 10SCARRETE CORTE A LA MEDIDA
560116992/0-12 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 2/0-12 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA2/0 AWG 1C 12SCARRETE CORTE A LA MEDIDA
560133993/0-18 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull PVC JACKET UL 3/0-18 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL3/0 AWG 1C 18SCARRETE CORTE A LA MEDIDA
560134994/0-19 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 4/0-19 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA4/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
56013799250-22 3E AL 115 mils NL-EPR SIM-PVC CT 5KV 133%/8KV 100% NEGRO UL/CSA 0 FT 250-22 3E AL 115 MILS NL-EPR SIM-PVC CT 5KV 133%/8KV 100% BLACK UL/CSA 0 FT250 KCMIL 1C 22SCARRETE CORTE A LA MEDIDA
56013599350-35 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 350-35 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA350 KCMIL 1C 35SCARRETE CORTE A LA MEDIDA
56014799500-35 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 500-35 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA500 KCMIL 1C 35SCARRETE CORTE A LA MEDIDA
56017999750-58 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 750-58 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA750 KCMIL 1C 58SCARRETE CORTE A LA MEDIDA
560180991000-58 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1000-58 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA1000 KCMIL 1C 58SCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de 5KV de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumple con la sección NEC 311.36 y 250.4(A)(5), y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -35°C para flexión en frío cuando se lista UL. Clasificado a -25°C para flexión en frío e impacto en frío y marcado con "LTDD" cuando se lista CSA o se lista de manera dual UL/CSA. La cubierta PVC se fabrica con tecnología SIM y tiene un coeficiente de fricción COF de 0.2. El cable puede instalarse en tubo conduit sin la necesidad de lubricante. Clasificado para una presión lateral máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
  • CSA C22.2 No.230 Tray Cables - Rated TC-ER (1/0 AWG and Larger)
  • CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
  • CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
