Aluminio compacto 35kV con aislamiento NLEPR 133% IL, cubierta SIM-PVC negra. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Southwire

Aluminio compacto 35kV con aislamiento NLEPR 133% IL, cubierta SIM-PVC negra. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire
SPEC46710

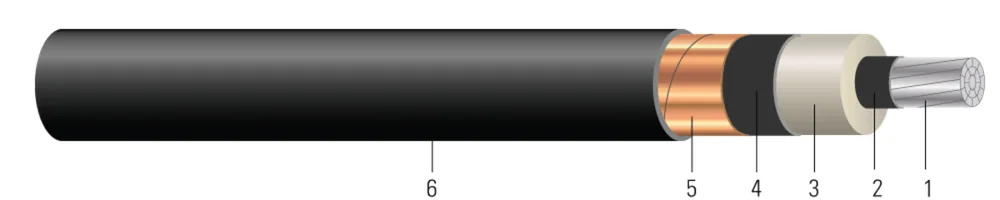

Tipo MV-105 Conductor Sencillo Aluminio, 420 Mils Caucho de Etileno Propileno Libre de Plomo (NL-EPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Cubierta de Cloruro de Polivinilo (PVC) SIMpull, Clasificación Dual UL/CSA

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (9) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)Tamaño de Tubo Conduit (in)(cm)
1/0 AWG1/0 AWG10100.3360.851.2143.0842010.671.2743.24802.031.4543.699981485633287.1217.444.204.010.16 56699499
2/0 AWG2/0 AWG12120.3760.961.2543.1942010.671.3143.34802.031.4943.7910631582798361.9717.945.474.511.43 59062199
3/0 AWG3/0 AWG15150.4221.071.3013.3042010.671.3613.46802.031.5413.91114116981006456.3118.446.744.511.43 56699599
4/0 AWG4/0 AWG19190.4741.201.3533.4442010.671.4133.59802.031.5934.05123318351269575.6119.148.514.511.43 59119799
250 KCMIL250 KCMIL22220.5201.321.4063.5742010.671.4663.72802.031.6464.18132319691500680.3919.750.045.012.70 59119899
350 KCMIL350 KCMIL35350.6151.561.5023.8242010.671.5623.971102.791.8024.58161123972100952.5421.654.865.012.70 59119999
500 KCMIL500 KCMIL35350.7351.871.6444.1842010.671.7044.331102.791.9444.941899282630001360.7823.359.185.513.97 57817899
750 KCMIL750 KCMIL58580.9082.311.8164.6142010.671.8764.771102.792.1265.402339348145002041.1625.564.776.015.24 56699699
1000 KCMIL1000 KCMIL58581.0602.691.9685.0042010.672.0285.151102.792.2785.792722405160002721.5527.369.34 59778799
1/0 AWG1/0 AWG0.1680.250.2110.310.0670.100.0550.080.362 + j0.2290.362 + j0.2290.047 + j0.0450.047 + j0.04539783978155155165165200200225225 56699499
2/0 AWG2/0 AWG0.1330.200.1670.250.0620.090.0530.080.362 + j0.2640.362 + j0.2640.023 + j0.0320.023 + j0.03241024102175175190190230230260260 59062199
3/0 AWG3/0 AWG0.1050.160.1330.200.0580.090.0510.080.362 + j0.2640.362 + j0.2640.023 + j0.0320.023 + j0.03242444244200200215215270270300300 56699599
4/0 AWG4/0 AWG0.0840.130.1050.160.0540.080.0500.070.363 + j0.2290.363 + j0.2290.047 + j0.0440.047 + j0.04444054405230230245245310310345345 59119799
250 KCMIL250 KCMIL0.0710.110.0900.130.0510.080.0480.070.364 + j0.2430.364 + j0.2430.042 + j0.0460.042 + j0.04645734573250250270270345345380380 59119899
350 KCMIL350 KCMIL0.0500.070.0650.100.0460.070.0460.070.364 + j0.2430.364 + j0.2430.042 + j0.0460.042 + j0.04648674867305305330330430430475475 59119999
500 KCMIL500 KCMIL0.0350.050.0460.070.0410.060.0440.070.364 + j0.2430.364 + j0.2430.042 + j0.0460.042 + j0.04652395239370370400400530530590590 57817899
750 KCMIL750 KCMIL0.0240.040.0330.050.0350.050.0410.060.364 + j0.2430.364 + j0.2430.042 + j0.0460.042 + j0.04658065806455455490490685685765765 56699699
1000 KCMIL1000 KCMIL0.0180.030.0260.040.0310.050.0390.060.365 + j0.2690.365 + j0.2690.027 + j0.0360.027 + j0.03662776277525525565565825825920920 59778799

Números de parte en esta familia (9)

Por calibre:
Núm. SouthwireDescripciónConstrucciónEmpaque
566994991/0 AWG 10 HILOS 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1/0-10 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA1/0 AWG 1C 10SCARRETE CORTE A LA MEDIDA
590621992/0-12 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL 2/0-12 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL2/0 AWG 1C 12SCARRETE CORTE A LA MEDIDA
566995993/0 AWG 15 HILOS 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 3/0-15 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA3/0 AWG 1C 15SCARRETE CORTE A LA MEDIDA
591197994/0 AWG 19 HILOS 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 4/0-19 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA4/0 AWG 1C 19SCARRETE CORTE A LA MEDIDA
59119899250 kcmil 22 HILOS 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 250-22 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA250 KCMIL 1C 22SCARRETE CORTE A LA MEDIDA
59119999350 kcmil 35 HILOS 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 350-35 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA350 KCMIL 1C 35SCARRETE CORTE A LA MEDIDA
57817899500 kcmil 35 HILOS 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 500-35 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA500 KCMIL 1C 35SCARRETE CORTE A LA MEDIDA
56699699750 kcmil 58 HILOS 3E AL 420 MILS NL-EPR 35KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 750-58 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA750 KCMIL 1C 58SCARRETE CORTE A LA MEDIDA
597787991000-58 3E AL 420 MILS NL-EPR 35KV 133% T/S SIMpull CUBIERTA NEGRO PVC UL/CSA 1000-58 3E AL 420 MILS NL-EPR 35KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA1000 KCMIL 1C 58SCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de 35KV de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumple con la sección NEC 311.36 y 250.4(A)(5), y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -35°C para flexión en frío cuando se lista UL. Clasificado a -25°C para flexión en frío e impacto en frío y marcado con "LTDD" cuando se lista CSA o se lista de manera dual UL/CSA. La cubierta PVC se fabrica con tecnología SIM y tiene un coeficiente de fricción COF de 0.2. El cable puede instalarse en tubo conduit sin la necesidad de lubricante. Clasificado para una presión lateral máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
  • CSA C22.2 No.230 Tray Cables - Rated TC-ER (1/0 AWG and Larger)
  • CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
  • CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
  • IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
