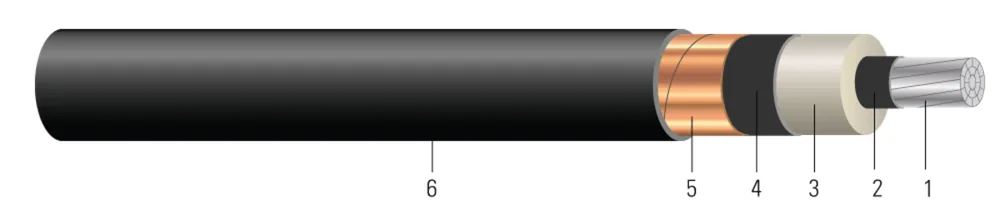

Aluminio compacto 35kV con aislamiento NLEPR 100% IL, cubierta SIM-PVC negra. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46709
Tipo MV-105 Conductor Sencillo Aluminio, 345 Mils Caucho de Etileno Propileno Libre de Plomo (NL-EPR) Nivel de Aislamiento 100%, Pantalla de Cinta, Cubierta de Cloruro de Polivinilo (PVC) SIMpull, Clasificación Dual UL/CSA
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (7) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | Tamaño de Tubo Conduit (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1010 | 0.3360.85 | 1.0642.70 | 3458.76 | 1.1242.85 | 802.03 | 1.3043.31 | 8251228 | 633287.12 | 15.639.62 | 4.010.16 | 64955999 |
| 4/0 AWG4/0 AWG | 1919 | 0.4741.20 | 1.2033.06 | 3458.76 | 1.2633.21 | 802.03 | 1.4433.67 | 10431552 | 1269575.61 | 17.343.94 | 4.010.16 | 58374199 |
| 250 KCMIL250 KCMIL | 2222 | 0.5201.32 | 1.2563.19 | 3458.76 | 1.3163.34 | 802.03 | 1.4963.80 | 11271677 | 1500680.39 | 17.945.47 | 4.511.43 | 58089699 |
| 350 KCMIL350 KCMIL | 3535 | 0.6151.56 | 1.3523.43 | 3458.76 | 1.4123.59 | 802.03 | 1.5924.04 | 13031939 | 2100952.54 | 19.148.51 | 4.511.43 | 64957299 |
| 500 KCMIL500 KCMIL | 3535 | 0.7351.87 | 1.4943.79 | 3458.76 | 1.5543.95 | 1102.79 | 1.7944.56 | 16672481 | 30001360.78 | 21.554.61 | 5.012.70 | 58089599 |
| 750 KCMIL750 KCMIL | 5858 | 0.9082.31 | 1.6664.23 | 3458.76 | 1.7264.38 | 1102.79 | 1.9664.99 | 20643072 | 45002041.16 | 23.559.69 | 5.513.97 | 59751199 |
| 1000 KCMIL1000 KCMIL | 5858 | 1.0602.69 | 1.8184.62 | 3458.76 | 1.8784.77 | 1102.79 | 2.1285.41 | 24513647 | 60002721.55 | 25.564.77 | 6.015.24 | 59778499 |
| 1/0 AWG1/0 AWG | 0.1680.25 | 0.2110.31 | 0.0600.09 | 0.0530.08 | 0.360 + j0.2640.360 + j0.264 | 0.024 + j0.0340.024 + j0.034 | 35133513 | 155155 | 165165 | 200200 | 225225 | 64955999 |
| 4/0 AWG4/0 AWG | 0.0840.13 | 0.1050.16 | 0.0480.07 | 0.0470.07 | 0.361 + j0.2500.361 + j0.250 | 0.031 + j0.0380.031 + j0.038 | 39413941 | 230230 | 245245 | 310310 | 345345 | 58374199 |
| 250 KCMIL250 KCMIL | 0.0710.11 | 0.0900.13 | 0.0460.07 | 0.0460.07 | 0.361 + j0.2500.361 + j0.250 | 0.031 + j0.0380.031 + j0.038 | 41084108 | 250250 | 270270 | 345345 | 380380 | 58089699 |
| 350 KCMIL350 KCMIL | 0.0500.07 | 0.0650.10 | 0.0400.06 | 0.0440.07 | 0.427 + j0.4210.427 + j0.421 | 0.056 + j0.0340.056 + j0.034 | 44024402 | 305305 | 330330 | 430430 | 475475 | 64957299 |
| 500 KCMIL500 KCMIL | 0.0350.05 | 0.0460.07 | 0.0360.05 | 0.0420.06 | 0.361 + j0.2500.361 + j0.250 | 0.031 + j0.0380.031 + j0.038 | 47744774 | 370370 | 400400 | 530530 | 590590 | 58089599 |
| 750 KCMIL750 KCMIL | 0.0240.04 | 0.0330.05 | 0.0310.05 | 0.0390.06 | 0.361 + j0.2500.361 + j0.250 | 0.031 + j0.0380.031 + j0.038 | 53415341 | 455455 | 490490 | 685685 | 765765 | 59751199 |
| 1000 KCMIL1000 KCMIL | 0.0180.03 | 0.0260.04 | 0.0270.04 | 0.0370.06 | 0.361 + j0.2640.361 + j0.264 | 0.024 + j0.0340.024 + j0.034 | 58125812 | 525525 | 565565 | 825825 | 920920 | 59778499 |
Números de parte en esta familia (7)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 64955999 | 1/0 AWG 10 HILOS 3E AL 345 MILS NL-EPR 35KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 1/0-10 3E AL 345 MILS NL-EPR 35KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA | 1/0 AWG 1C 10S | CARRETE CORTE A LA MEDIDA | |
| 58374199 | 4/0 AWG 19 HILOS 3E AL 345 MILS NL-EPR 35KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 4/0-19 3E AL 345 MILS NL-EPR 35KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 58089699 | 250 kcmil 22 HILOS 3E AL 345 MILS NL-EPR 35KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 250-22 3E AL 345 MILS NL-EPR 35KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA | 250 KCMIL 1C 22S | CARRETE CORTE A LA MEDIDA | |
| 64957299 | 350 kcmil 35 HILOS 3E AL 345 MILS NL-EPR 35KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 350-35 3E AL 345 MILS NL-EPR 35KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA | 350 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 58089599 | 500 kcmil 35 HILOS 3E AL 345 MILS NL-EPR 35KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 500-35 3E AL 345 MILS NL-EPR 35KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA | 500 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 59751199 | 750-58 3E AL 345 MILS NL-EPR 35KV 100% T/S NEGRO SIMpull CUBIERTA PVC UL 750-58 3E AL 345 MILS NL-EPR 35KV 100% T/S BLACK SIMpull PVC JACKET UL | 750 KCMIL 1C 58S | CARRETE CORTE A LA MEDIDA | |
| 59778499 | 1000-58 3E AL 345 MILS NL-EPR 35KV 100% T/S SIMpull CUBIERTA NEGRO PVC UL/CSA 1000-58 3E AL 345 MILS NL-EPR 35KV 100% T/S BLACK SIMpull PVC JACKET UL/CSA | 1000 KCMIL 1C 58S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de 35KV de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumple con la sección NEC 311.36 y 250.4(A)(5), y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -35°C para flexión en frío cuando se lista UL. Clasificado a -25°C para flexión en frío e impacto en frío y marcado con "LTDD" cuando se lista CSA o se lista de manera dual UL/CSA. La cubierta PVC se fabrica con tecnología SIM y tiene un coeficiente de fricción COF de 0.2. El cable puede instalarse en tubo conduit sin la necesidad de lubricante. Clasificado para una presión lateral máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C22.2 No.230 Tray Cables - Rated TC-ER (1/0 AWG and Larger)
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
