Aluminio compacto 25kV con aislamiento NLEPR 133% IL, cubierta SIM-PVC negra. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46510

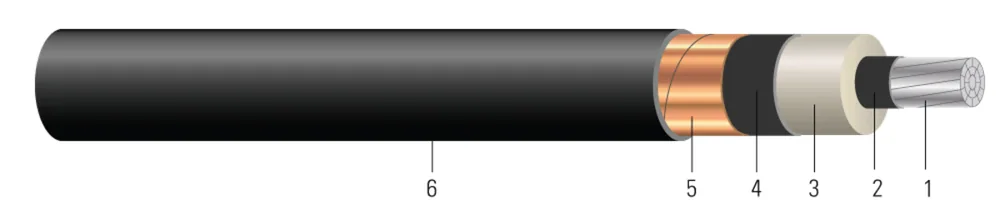

Tipo MV-105 Conductor Sencillo Aluminio, 320 Mils Caucho de Etileno Propileno Libre de Plomo (NLEPR) Nivel de Aislamiento 133%, Pantalla de Cinta, Cubierta de Cloruro de Polivinilo (PVC) SIMpull, Clasificación Dual UL/CSA
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (9) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | Tamaño de Tubo Conduit (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 1919 | 0.3360.85 | 1.0142.58 | 3208.13 | 1.0742.73 | 802.03 | 1.2543.19 | 7711147 | 633287.12 | 15.038.10 | 3.58.89 | 67150899 |
| 2/0 AWG2/0 AWG | 1212 | 0.3760.96 | 1.0542.68 | 3208.13 | 1.1142.83 | 802.03 | 1.2943.29 | 8291234 | 798361.97 | 15.539.37 | 4.010.16 | 67201899 |
| null AWGnull AWG | 64943599 | |||||||||||
| null KCMILnull KCMIL | 64111399 | |||||||||||
| 500 KCMIL500 KCMIL | 3434 | 0.7351.87 | 1.4443.67 | 3208.13 | 1.5043.82 | 1102.79 | 1.7444.43 | 15932371 | 30001360.78 | 20.953.09 | 5.012.70 | 66504699 |
| null KCMILnull KCMIL | 56321099 | |||||||||||
| 750 KCMIL750 KCMIL | 5353 | 0.9082.31 | 1.6164.10 | 3208.13 | 1.6764.26 | 1102.79 | 1.9264.89 | 20052984 | 45002041.16 | 23.158.67 | 5.513.97 | 67202199 |
| null KCMILnull KCMIL | 64943299 | |||||||||||
| 1/0 AWG1/0 AWG | 0.1680.25 | 0.2110.31 | 0.0570.08 | 0.0520.08 | 0.492 + j0.5130.492 + j0.513 | 0.128 + j0.0380.128 + j0.038 | 33583358 | 155155 | 165165 | 200200 | 225225 | 67150899 |
| 2/0 AWG2/0 AWG | 0.1330.20 | 0.1670.25 | 0.0530.08 | 0.0500.07 | 0.492 + j0.5130.492 + j0.513 | 0.128 + j0.0380.128 + j0.038 | 34823482 | 175175 | 190190 | 230230 | 260260 | 67201899 |
| null AWGnull AWG | 64943599 | |||||||||||
| null KCMILnull KCMIL | 64111399 | |||||||||||
| 500 KCMIL500 KCMIL | 0.0350.05 | 0.0460.07 | 0.0340.05 | 0.0410.06 | 0.532 + j0.5060.532 + j0.506 | 0.167 + j0.0370.167 + j0.037 | 46194619 | 370370 | 400400 | 530530 | 590590 | 66504699 |
| null KCMILnull KCMIL | 56321099 | |||||||||||
| 750 KCMIL750 KCMIL | 0.0240.04 | 0.0330.05 | 0.0290.04 | 0.0390.06 | 0.494 + j0.4010.494 + j0.401 | 0.128 + j0.0490.128 + j0.049 | 51865186 | 455455 | 490490 | 685685 | 765765 | 67202199 |
| null KCMILnull KCMIL | 64943299 |
Números de parte en esta familia (9)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 1/0 AWG (1) | ||||
| 67150899 | 1/0-19 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S CUBIERTA NEGRO UL/CSA 1/0-19 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S BLACK JACKET UL/CSA | 1/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 2/0 AWG (1) | ||||
| 67201899 | 2/0-12 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S CUBIERTA NEGRO UL/CSA 2/0-12 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S BLACK JACKET UL/CSA | 2/0 AWG 1C 12S | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (2) | ||||
| 64943599 | 4/0-19 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S ROJO SIMpull CUBIERTA PVC UL/CSA 4/0-19 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S RED SIMpull PVC JACKET UL/CSA | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 67215899 | 4/0-19 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S CUBIERTA NEGRO UL/CSA 4/0-19 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S BLACK JACKET UL/CSA | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 350 kcmil (1) | ||||
| 64111399 | 350-35 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S NEGRO PVC UL/CSA 350-35 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S BLACK PVC UL/CSA | 350 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (1) | ||||
| 66504699 | 500-34 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S CUBIERTA NEGRO UL/CSA 500-34 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S BLACK JACKET UL/CSA | 500 KCMIL 1C 34S | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (1) | ||||
| 56321099 | 600-36 3E AL 220 MILS NL-EPR 15KV 133% T/S NEGRO SIMpull CUBIERTA PVC UL/CSA 600-36 3E AL 220 MILS NL-EPR 15KV 133% T/S BLACK SIMpull PVC JACKET UL/CSA | 600 KCMIL 1C 36S | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (2) | ||||
| 67202199 | 750-53 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S CUBIERTA NEGRO UL/CSA 750-53 3E AL 320 MILS NL-EPR SIM-PVC 25KV 133% T/S BLACK JACKET UL/CSA | 750 KCMIL 1C 53S | CARRETE CORTE A LA MEDIDA | |
| 64943299 | 750-58 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S ROJO SIMpull CUBIERTA PVC UL/CSA 750-58 3E AL 115 MILS NL-EPR 5KV 133%/8KV 100% T/S RED SIMpull PVC JACKET UL/CSA | 750 KCMIL 1C 58S | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de 25KV de Southwire son adecuados para usar en áreas húmedas y secas, tubos conduit, conductos, canaletas, charolas portacables, enterramiento directo cuando se instalan con un conductor de puesta a tierra en proximidad cercana que cumple con la sección NEC 311.36 y 250.4(A)(5), y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificado a -35°C para flexión en frío cuando se lista UL. Clasificado a -25°C para flexión en frío e impacto en frío y marcado con "LTDD" cuando se lista CSA o se lista de manera dual UL/CSA. La cubierta PVC se fabrica con tecnología SIM y tiene un coeficiente de fricción COF de 0.2. El cable puede instalarse en tubo conduit sin la necesidad de lubricante. Clasificado para una presión lateral máxima de 1000 lbs./FT.
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 1072 Medium-Voltage Power Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- CSA C22.2 No.230 Tray Cables - Rated TC-ER (1/0 AWG and Larger)
- CSA C22.2 No. 2556 / UL 2556 Cable Test Methods
- CSA C68.10 Shielded Power Cables for Commercial and Industrial Applications - 5 to 46 KV
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test (1/0 and Larger)
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
