Aluminio compacto 15kV con aislamiento NLEPR 133% IL, armadura AIA, cubierta PVC roja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Southwire

Aluminio compacto 15kV con aislamiento NLEPR 133% IL, armadura AIA, cubierta PVC roja. MV 105 - Apto para charola - Resistente a la luz solar - Para enterramiento directo

Núm. Southwire
SPEC46459

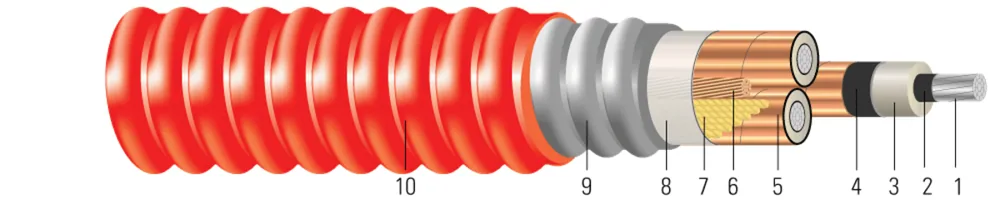

Cable tipo MV-105 tres conductores de aluminio, 220 mil caucho etileno propileno sin plomo (NL-EPR) nivel de aislamiento de 133%, blindaje de cinta, armadura de aluminio entrelazada (AIA), cubierta de policloruro de vinilo (PVC). Libre de silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (6) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Diámetro Sobre Aislamiento (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Blindaje (in)(cm)Tamaño de TierraDiámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
1/0 AWG1/0 AWG10100.3360.850.8142.072205.590.8742.221x61x62.2595.74751.912.4096.12233534751900861.8216.842.67 57768899
2/0 AWG2/0 AWG12120.3760.960.8542.172205.590.9142.321x41x42.3455.96802.032.5116.382620389923951086.3517.544.45 59778199
4/0 AWG4/0 AWG18180.4741.200.9532.422205.591.0132.571x41x42.5596.50802.032.7256.923089459738081727.2819.048.26 57773899
250 KCMIL250 KCMIL22220.5201.321.0062.562205.591.0662.711x3/01x3/02.6746.79802.032.8407.213734555745002041.1619.850.29 59756199
500 KCMIL500 KCMIL34340.7351.871.2443.162205.591.3043.311x11x13.1888.10902.293.3768.585019746990004082.3323.659.94 57768799
750 KCMIL750 KCMIL58580.9082.311.4163.602205.591.4763.751x11x13.5609.04902.293.7479.5261279118135006123.4926.266.55 64704299
1/0 AWG1/0 AWG0.1680.250.2110.310.0460.070.0440.070.379 + j0.2610.379 + j0.2610.047 + j0.0420.047 + j0.04227382738150150165165170170185185 57768899
2/0 AWG2/0 AWG0.1330.200.1670.250.0420.060.0430.060.379 + j0.3020.379 + j0.3020.031 + j0.0380.031 + j0.03828622862170170185185190190215215 59778199
4/0 AWG4/0 AWG0.0840.130.1050.160.0360.050.0400.060.381 + j0.2780.381 + j0.2780.042 + j0.0420.042 + j0.04231663166220220240240255255285285 57773899
250 KCMIL250 KCMIL0.0710.110.0900.130.0340.050.0390.060.381 + j0.2780.381 + j0.2780.042 + j0.0420.042 + j0.04233333333245245265265280280315315 59756199
500 KCMIL500 KCMIL0.0350.050.0460.070.0260.040.0350.050.382 + j0.2810.382 + j0.2810.040 + j0.0370.040 + j0.03739993999355355385385425425475475 57768799
750 KCMIL750 KCMIL0.0240.040.0330.050.0220.030.0330.050.382 + j0.3090.382 + j0.3090.031 + j0.0350.031 + j0.03545664566440440475475540540600600 64704299

Números de parte en esta familia (6)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
577688991/0-10 3/C 3E AL 220 NL-EPR T/S 1X6 CU GW AIA ROJO FORRO PVC 15KV 133%UL 1/0-10 3/C 3E AL 220 NL-EPR T/S 1X6 CU GW AIA RED PVC JACKET 15KV 133%UL1/0 AWG 3C 10 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
597781992/0-12 3 CONDUCTORES 3E AL 220 NL-EPR T/S 1X4 CU GW AIA CUBIERTA PVC ROJA 15KV 133%UL 2/0-12 3/C 3E AL 220 NL-EPR T/S 1X4 CU GW AIA RED PVC JACKET 15KV 133%UL2/0 AWG 3C 12 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
577738994/0-18 3/C 3E AL 220 NL-EPR T/S 1X4 CU GW AIA ROJO FORRO PVC 15KV 133%UL 4/0-18 3/C 3E AL 220 NL-EPR T/S 1X4 CU GW AIA RED PVC JACKET 15KV 133%UL4/0 AWG 3C 18SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
59756199250-22 3/C 3E AL 220 NL-EPR T/S 1X3/0 CU TIERRA AIA CUBIERTA ROJA PVC 15KV 133% UL 250-22 3/C 3E AL 220 NL-EPR T/S 1X3/0 CU GW AIA RED PVC JACKET 15KV 133% UL250 KCMIL 3C 22 STRNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
57768799500-34 3/C 3E AL 220 NL-EPR T/S 1X1 CU GW AIA ROJO FORRO PVC 15KV 133%UL 500-34 3/C 3E AL 220 NL-EPR T/S 1X1 CU GW AIA RED PVC JACKET 15KV 133%UL500 KCMIL 3C 34SNEGRO-/NEGRO-/NEGRO-/-CARRETE CORTE A LA MEDIDA
64704299750-53 3 CONDUCTORES 3E AL 220 NL-EPR T/S 1X1 CU GW AIA CUBIERTA PVC ROJA 15KV 133%UL 750-53 3/C 3E AL 220 NL-EPR T/S 1X1 CU GW AIA RED PVC JACKET 15KV 133%UL750 KCMIL 3C 53SNEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en dual UL/CSA. Para usos en lugares peligrosos Clase I y II, División 2 según los Artículos 501 y 502 de la NEC. Clasificados para una presión de pared máxima de 1000 lbs./FT.

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 1072 Medium-Voltage Power Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
  • AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
  • Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
