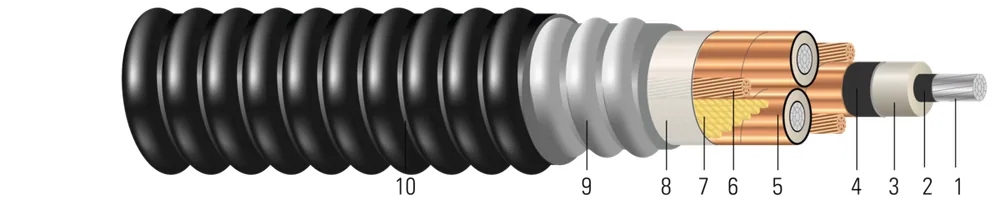

Aluminio compacto 15kV con aislamiento NLEPR 133% IL, armadura AIA, cubierta PVC negra. MV 105 - Tierra al 50% - Apto para charola - Resistente a la luz solar - Para enterramiento directo
- Núm. Southwire
- SPEC46457
Cable de tres conductores tipo MV-105 Aluminio, caucho de etileno propileno sin plomo (NL-EPR) de 220 milisegundos Nivel de aislamiento 133%, blindaje de cinta, con 3 x tierras Armadura entrelazada de aluminio (AIA), cubierta de cloruro de polivinilo (PVC). Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Diámetro Sobre Aislamiento (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Blindaje (in)(cm) | Tamaño de Tierra | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4/0 AWG4/0 AWG | 1818 | 0.4741.20 | 0.9532.42 | 2205.59 | 1.0132.57 | 3x53x5 | 2.5596.50 | 802.03 | 2.7256.92 | 32654859 | 38081727.28 | 19.048.26 | 67154599 |
| 750 KCMIL750 KCMIL | 5353 | 0.9082.31 | 1.4263.62 | 2205.59 | 1.4863.77 | 3x13x1 | 3.5819.10 | 902.29 | 3.7699.57 | 66729929 | 135006123.49 | 26.366.80 | 57598889 |
| 4/0 AWG4/0 AWG | 0.0840.13 | 0.1050.16 | 0.0360.05 | 0.0400.06 | 0.448 + j0.4350.448 + j0.435 | 0.081 + j0.0430.081 + j0.043 | 31663166 | 220220 | 240240 | 255255 | 285285 | 67154599 | |
| 750 KCMIL750 KCMIL | 0.0240.04 | 0.0330.05 | 0.0220.03 | 0.0330.05 | 0.388 + j0.2640.388 + j0.264 | 0.057 + j0.0480.057 + j0.048 | 45664566 | 440440 | 475475 | 540540 | 600600 | 57598889 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 4/0 AWG (1) | |||||
| 67154599 | 4/0-18 3 CONDUCTORES 3E AL 220 NL-EPR T/S 3X5 CU GW AIA NEGRO CUBIERTA PVC 15KV 133% UL 4/0-18 3/C 3E AL 220 NL-EPR T/S 3X5 CU GW AIA BLACK PVC JACKET 15KV 133% UL | 4/0 AWG 3C 18S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (3) | |||||
| 57598899 | 750-53 3 CONDUCTORES 3E AL 220 NL-EPR T/S 3X1 CU GW AIA NEGRO CUBIERTA PVC 15KV 133% UL 750-53 3/C 3E AL 220 NL-EPR T/S 3X1 CU GW AIA BLACK PVC JACKET 15KV 133% UL | 750 KCMIL 3C 53S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 58788799 | 750-53 3 CONDUCTORES 3E AL 220 NL-EPR T/S 3X1 CU GW AIA CUBIERTA PVC ROJA 15KV 133%UL 750-53 3/C 3E AL 220 NL-EPR T/S 3X1 CU GW AIA RED PVC JACKET 15KV 133%UL | 750 KCMIL 3C 53S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE CORTE A LA MEDIDA | |
| 57598889 | 750-53 3 CONDUCTORES 3E AL 220 NL-EPR T/S 3X1 CU GW AIA CUBIERTA PVC NEGRA 15KV 133% UL 1500 FT 750-53 3/C 3E AL 220 NL-EPR T/S 3X1 CU GW AIA BLACK PVC JACKET 15KV 133% UL 1500 FT | 750 KCMIL 3C 53S | NEGRO-/NEGRO-/NEGRO-/-/-/- | CARRETE DE 1500 FT | |
Aplicación y características
Los cables de 15KV de Southwire son adecuados para su uso en áreas húmedas y secas, tubos conduit, ductos, canales, charolas portacables, enterramiento directo, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor que no exceda 105°C para operación normal, 140°C para sobrecarga de emergencia, y 250°C para condiciones de corto circuito. Clasificados a -35°C para flexión en frío cuando están listados por UL. Clasificados a -40°C para flexión en frío e impacto en frío y marcados con "LTGG" cuando están listados por CSA o listados en forma dual por UL/CSA. Para uso en lugares peligrosos Clase I y II, División 2 según NEC Artículo 501 y 502. Clasificados a 1000 lbs./FT de presión máxima de pared lateral. Libre de silicona
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 1072 Medium-Voltage Power Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-93-639 (NEMA WC 74) 5-46 KV Shielded Power Cable
- ICEA S-97-682 Standard for Shielded Utility Cable Rated for 5 - 46kV
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- AEIC CS-8 Specification for extruded dielectric shielded power cables rated for 5 through 46KV (Qualification Test Requirements)
- Made in America: Compliant with both Buy American and Buy America Act (BAA) requirements per 49 U.S.C. § 5323(j) and the Federal Transit Administration Buy America requirements per 49 C.F.R. part 661
