AL 600V Aislamiento XLPE XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Libre de silicona

Southwire

AL 600V Aislamiento XLPE XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Libre de silicona

Núm. Southwire
SPEC45007

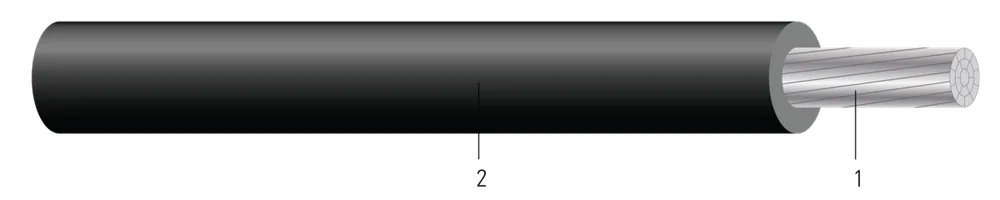

Cable de potencia 600 o 1000 voltios, conductor único de aluminio, aislamiento de polietileno reticulado (XLPE) XHHW-2. Clasificado CT 1/0 y superior - Resistente a la luz solar - Libre de silicona

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (6) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Número de ConductorHebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor del Aislamiento (mils)(mm)D.E. Aprox. (inches)(cm)Peso de Aluminio (lbs/1000')(kgs/km)Peso Aprox. (lbs/1000')(kgs/km)
1/0 AWG1/0 AWG1110100.3360.85551.400.4581.1699147144214 56039799
250 KCMIL250 KCMIL1122220.5201.32651.650.6601.68235350313466 56036201
350 KCMIL350 KCMIL1135350.6151.56651.650.7561.92329490421627 56036301
750 KCMIL750 KCMIL1158580.9082.31802.031.0802.7470610518701295 56038199
1/0 AWG1/0 AWG111.84.57633287.120.1680.250.2010.300.0440.07120120135135 56039799
250 KCMIL250 KCMIL112.66.601500680.390.0710.110.0860.130.0410.06205205230230 56036201
350 KCMIL350 KCMIL113.07.622100952.540.0500.070.0620.090.0400.06250250280280 56036301
750 KCMIL750 KCMIL115.413.7245002041.160.0240.040.0310.050.0380.06385385435435 56038199

Números de parte en esta familia (6)

Por calibre:
Núm. SouthwireDescripciónConstrucciónEmpaque
1/0 AWG (1)
560397991/0 CABLEADO 3E AL (53.5mm2) XHHW-2 NEGRO 1/0 STR 3E AL (53.5mm2) XHHW-2 BLACK1/0 AWG 1C 10SCARRETE CORTE A LA MEDIDA
250 kcmil (2)
56036299250 CABLEADO 3E AL (127mm2) XHHW-2 NEGRO 250 STR 3E AL (127mm2) XHHW-2 BLACK250 KCMIL 1C 22SCARRETE CORTE A LA MEDIDA
56036201250 CABLEADO 3E AL (127mm2) XHHW-2 NEGRO 2500 FT 250 STR 3E AL (127mm2) XHHW-2 BLACK 2500 FT250 KCMIL 1C 22SCARRETE DE 2500 FT
350 kcmil (2)
56036399350 CABLEADO 3E AL (177mm2) XHHW-2 NEGRO 350 STR 3E AL (177mm2) XHHW-2 BLACK350 KCMIL 1C 35SCARRETE CORTE A LA MEDIDA
56036301350 CABLEADO 3E AL (177mm2) XHHW-2 NEGRO 2500 FT 350 STR 3E AL (177mm2) XHHW-2 BLACK 2500 FT350 KCMIL 1C 35SCARRETE DE 2500 FT
750 kcmil (1)
56038199750 CABLEADO 3E AL (380mm2) XHHW-2 NEGRO 750 STR 3E AL (380mm2) XHHW-2 BLACK750 KCMIL 1C 58SCARRETE CORTE A LA MEDIDA

Aplicación y características

Los cables de potencia de 600 o 1000 Voltios de Southwire son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas, soportados aéreamente por un cable mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura del conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en lugares peligrosos Clase I, II, y III, División 2 según el Artículo 501 y 502 del NEC. CT Clasificado 1/0 y Superior - Resistente a la Luz Solar - Libre de Silicona

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 44 Thermoset-Insulated Wires and Cables
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
  • ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
  • CT USE Sizes 1/0 AWG and Larger
  • VW-1 (Vertical-Wire) Flame Test
