AL 600V Aislamiento XLPE RHH/RHW-2/USE-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45008

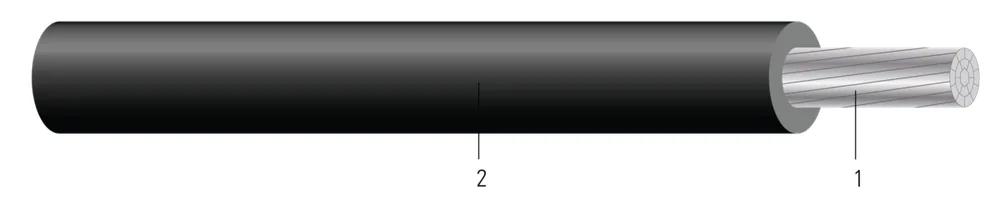

Cable de potencia 600 voltios, conductor simple de aluminio, aislamiento de polietileno reticulado (XLPE) RHH/RHW-2/USE-2. Clasificado CT 1/0 en adelante - Resistente a la luz solar - Para enterramiento directo - Libre de silicona
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (6) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Aluminio (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | ||
|---|---|---|---|---|---|---|---|---|---|
| 1/0 AWG1/0 AWG | 11 | 1010 | 0.3360.85 | 802.03 | 0.5041.28 | 99147 | 165246 | 57614299 | |
| 4/0 AWG4/0 AWG | 11 | 1919 | 0.4741.20 | 802.03 | 0.6431.63 | 199296 | 293436 | 57599199 | |
| 250 KCMIL250 KCMIL | 11 | 3535 | 0.5201.32 | 952.41 | 0.7201.83 | 235350 | 357531 | 57678799 | |
| 350 KCMIL350 KCMIL | 11 | 3535 | 0.6151.56 | 952.41 | 0.8162.07 | 329490 | 471701 | 57613799 | |
| 500 KCMIL500 KCMIL | 11 | 3535 | 0.7351.87 | 952.41 | 0.9362.38 | 471701 | 630938 | 56732499 | |
| 750 KCMIL750 KCMIL | 11 | 5858 | 0.9082.31 | 1102.79 | 1.1402.90 | 7061051 | 9361393 | 57621999 | |
| 1/0 AWG1/0 AWG | 11 | 2.05.08 | 633287.12 | 0.1680.25 | 0.2010.30 | 0.0440.07 | 120120 | 135135 | 57614299 |
| 4/0 AWG4/0 AWG | 11 | 2.56.35 | 1269575.61 | 0.0840.13 | 0.1000.15 | 0.0410.06 | 180180 | 205205 | 57599199 |
| 250 KCMIL250 KCMIL | 11 | 2.87.11 | 1500680.39 | 0.0710.11 | 0.0860.13 | 0.0410.06 | 205205 | 230230 | 57678799 |
| 350 KCMIL350 KCMIL | 11 | 3.28.13 | 2100952.54 | 0.0500.07 | 0.0620.09 | 0.0400.06 | 250250 | 280280 | 57613799 |
| 500 KCMIL500 KCMIL | 11 | 3.79.40 | 30001360.78 | 0.0350.05 | 0.0440.07 | 0.0390.06 | 310310 | 350350 | 56732499 |
| 750 KCMIL750 KCMIL | 11 | 5.714.48 | 45002041.16 | 0.0240.04 | 0.0310.05 | 0.0380.06 | 385385 | 435435 | 57621999 |
Números de parte en esta familia (6)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 57614299 | 1/0 CABLEADO 3E AL USE-2 RHH-RHW-2 600V NEGRO 1/0 STR 3E AL USE-2 RHH-RHW-2 600V BLACK | 1/0 AWG 1C 10S | CARRETE CORTE A LA MEDIDA | |
| 57599199 | 4/0 CABLEADO 3E AL USE-2 RHH-RHW-2 600V NEGRO 4/0 STR 3E AL USE-2 RHH-RHW-2 600V BLACK | 4/0 AWG 1C 19S | CARRETE CORTE A LA MEDIDA | |
| 57678799 | 250 CABLEADO 3E AL USE-2 RHH-RHW-2 600V NEGRO 250 STR 3E AL USE-2 RHH-RHW-2 600V BLACK | 250 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 57613799 | 350 CABLEADO 3E AL USE-2 RHH-RHW-2 600V NEGRO 350 STR 3E AL USE-2 RHH-RHW-2 600V BLACK | 350 KCMIL 1C 35S | CARRETE CORTE A LA MEDIDA | |
| 56732499 | 500 CABLEADO 3E AL RHH-RHW-2 600V NEGRO 500 STR 3E AL RHH-RHW-2 600V BLACK | 500 KCMIL 1C 34S | CARRETE CORTE A LA MEDIDA | |
| 57621999 | 750 CABLEADO 3E AL USE-2 RHH-RHW-2 600V NEGRO 750 STR 3E AL USE-2 RHH-RHW-2 600V BLACK | 750 KCMIL 1C 58S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables de potencia Southwire de 600 Voltios son adecuados para uso en áreas húmedas y secas, tubos conduit, ductos, canales, charolas portacables, enterramiento directo, soportados aéreamente por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a temperaturas de conductor no superiores a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en lugares peligrosos Clase I, II, y III, División 2 según el artículo NEC 501 y 502. CT Clasificado 1/0 y Mayores - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de Silicona
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- Buy American: Compliant with Buy American Requirements, found in 49 U.S.C. § 5323(j); specify “Made in the USA Only!” when ordering to ensure your project receives American made products.
- VW-1 (Vertical-Wire) Flame Test
