AL 600/1000V Aislamiento XLPE Chaqueta PVC XHHW-2. Clasificado para charola (CT) - Resistente a la luz solar - Para enterrado directo - Libre de silicona
- Núm. Southwire
- SPEC45265

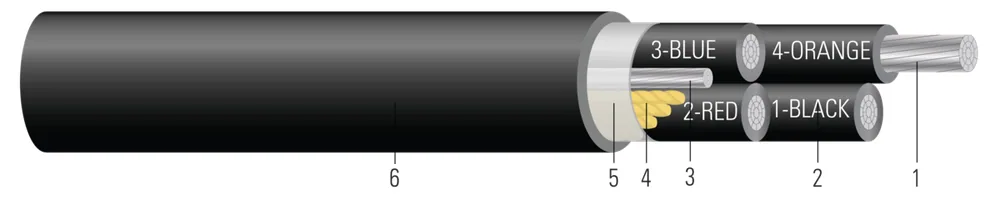

Cable de Potencia Tipo TC-ER 600 o 1000 Voltios Cuatro Conductores Aluminio, aislamiento de Polietileno Reticulado (XLPE) XHHW-2 Cubierta de Cloruro de Polivinilo (PVC) con 1 Tierra AL Desnuda. Libre de Silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (18) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso de Aluminio (lbs/1000')(kgs/km) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 3/0 AWG3/0 AWG | 44 | 1616 | 0.4221.07 | 551.40 | 802.03 | 1.4463.67 | 6781009 | 11771752 | 67225199 |
| 4/0 AWG4/0 AWG | 44 | 1919 | 0.4741.20 | 551.40 | 802.03 | 1.5723.99 | 8681292 | 14062092 | 58372799 |
| 250 KCMIL250 KCMIL | 44 | 2222 | 0.5201.32 | 651.65 | 1102.79 | 1.7894.54 | 10311534 | 17452597 | 58212399 |
| 300 KCMIL300 KCMIL | 44 | 2121 | 0.5691.45 | 651.65 | 1102.79 | 1.9334.91 | 12041792 | 19952969 | 67225201 |
| 350 KCMIL350 KCMIL | 44 | 3535 | 0.6151.56 | 651.65 | 1102.79 | 2.0455.19 | 14322131 | 23273463 | 58212499 |
| 400 KCMIL400 KCMIL | 44 | 3535 | 0.6591.67 | 651.65 | 1102.79 | 2.1245.39 | 16012383 | 25203750 | 57853799 |
| 500 KCMIL500 KCMIL | 44 | 3535 | 0.7351.87 | 651.65 | 1102.79 | 2.3105.87 | 19822950 | 29724423 | 57853699 |
| 600 KCMIL600 KCMIL | 44 | 5858 | 0.8122.06 | 802.03 | 1102.79 | 2.6606.76 | 23633517 | 37565590 | 45838399 |
| 750 KCMIL750 KCMIL | 44 | 5858 | 0.9082.31 | 802.03 | 1403.56 | 2.8587.26 | 29544396 | 42966393 | 57853899 |
| 3/0 AWG3/0 AWG | 44 | 7.218.29 | 32211461.02 | 0.1050.16 | 0.1260.19 | 0.0420.06 | 124124 | 140140 | 67225199 |
| 4/0 AWG4/0 AWG | 44 | 7.920.07 | 40621842.49 | 0.0840.13 | 0.1000.15 | 0.0410.06 | 144144 | 164164 | 58372799 |
| 250 KCMIL250 KCMIL | 44 | 8.922.61 | 48002177.24 | 0.0710.11 | 0.0860.13 | 0.0410.06 | 164164 | 184184 | 58212399 |
| 300 KCMIL300 KCMIL | 44 | 9.724.64 | 57602612.69 | 0.0590.09 | 0.0710.11 | 0.0410.06 | 184184 | 208208 | 67225201 |
| 350 KCMIL350 KCMIL | 44 | 12.331.24 | 67203048.14 | 0.0500.07 | 0.0620.09 | 0.0400.06 | 200200 | 224224 | 58212499 |
| 400 KCMIL400 KCMIL | 44 | 12.732.26 | 76803483.59 | 0.0440.07 | 0.0540.08 | 0.0400.06 | 216216 | 244244 | 57853799 |
| 500 KCMIL500 KCMIL | 44 | 13.935.31 | 96004354.48 | 0.0350.05 | 0.0440.07 | 0.0390.06 | 248248 | 280280 | 57853699 |
| 600 KCMIL600 KCMIL | 44 | 16.040.64 | 115205225.38 | 0.0290.04 | 0.0370.06 | 0.0390.06 | 272272 | 308308 | 45838399 |
| 750 KCMIL750 KCMIL | 44 | 17.143.43 | 144006531.72 | 0.0240.04 | 0.0310.05 | 0.0380.06 | 308308 | 348348 | 57853899 |
Números de parte en esta familia (18)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 3/0 AWG (1) | |||||
| 67225199 | 3/0-16 4 CONDUCTORES 3E AL XHHW-2/PVC IDENTIFICADOR DE FASE 1x4 GW TIPO TC-ER 1000V NEGRO 0 FT 3/0-16 4/C 3E AL XHHW-2/PVC PHASE ID 1x4 GW TYPE TC-ER 1000V BLACK 0 FT | 3/0 AWG 4C 16S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 4/0 AWG (1) | |||||
| 58372799 | 4/0-19 4/C 3E AL XHHW-2/PVC IDENTIFICACIÓN DE FASE 1x2 GW TIPO TC-ER 1000V NEGRO 0 FT 4/0-19 4/C 3E AL XHHW-2/PVC PHASE ID 1x2 GW TYPE TC-ER 1000V BLACK 0 FT | 4/0 AWG 4C 19 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 250 kcmil (1) | |||||
| 58212399 | 250-22 4 CONDUCTORES 3E AL XHHW/PVC IDENTIFICACIÓN DE FASE 1x1 GW TIPO TC-ER 1000V NEGRO 0 FT 250-22 4/C 3E AL XHHW/PVC PHASE ID 1x1 GW TYPE TC-ER 1000V BLACK 0 FT | 250 KCMIL 4C 22 STR | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 300 kcmil (2) | |||||
| 67225299 | 300-21 4 CONDUCTORES 3E AL XHHW-2/PVC IDENTIFICADOR DE FASE 1x2 GW TIPO TC-ER 1000V NEGRO 0 FT 300-21 4/C 3E AL XHHW-2/PVC PHASE ID 1x2 GW TYPE TC-ER 1000V BLACK 0 FT | 300 KCMIL 4C 21S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 67225201 | 300-21 4/C 3E AL XHHW-2/PVC PHASE ID 1x2 GW TYPE TC-ER 1000V NEGRO 1000FT 300-21 4/C 3E AL XHHW-2/PVC PHASE ID 1x2 GW TYPE TC-ER 1000V BLACK 1000FT | 300 KCMIL 4C 21S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE DE 1000 FT | |
| 350 kcmil (1) | |||||
| 58212499 | 350-35 4/C 3E AL XHHW/PVC IDENTIFICACIÓN DE FASE 1x1/0 GW TIPO TC-ER 1000V NEGRO 0 FT 350-35 4/C 3E AL XHHW/PVC PHASE ID 1x1/0 GW TYPE TC-ER 1000V BLACK 0 FT | 350 KCMIL 4C 35S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 400 kcmil (2) | |||||
| 57853799 | 400-35 4/C 3E AL XHHW-2/PVC IDENTIFICACIÓN FASE 1X#1 GW TIPO TC-ER 1000V NEGRO 0 FT 400-35 4/C 3E AL XHHW-2/PVC PHASE ID 1X#1 GW TYPE TC-ER 1000V BLACK 0 FT | 400 KCMIL 4C 35S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58212199 | 400-35 4 CONDUCTORES 3E AL XHHW/PVC ID DE FASE 1X#3/0 GW TIPO TC-ER 1000V NEGRO 0 FT 400-35 4/C 3E AL XHHW/PVC PHASE ID 1X#3/0 GW TYPE TC-ER 1000V BLACK 0 FT | 400 KCMIL 4C 35S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 500 kcmil (5) | |||||
| 57853699 | 500-34 4/C 3E AL XHHW-2/PVC IDENTIFICACIÓN FASE 1X#1 GW TIPO TC-ER 1000V NEGRO 0 FT 500-34 4/C 3E AL XHHW-2/PVC PHASE ID 1X#1 GW TYPE TC-ER 1000V BLACK 0 FT | 500 KCMIL 4C 34S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58212599 | 500-34 4 CONDUCTORES 3E AL XHHW/PVC ID DE FASE 1X#2/0 GW TIPO TC-ER 1000V NEGRO 0 FT 500-34 4/C 3E AL XHHW/PVC PHASE ID 1X#2/0 GW TYPE TC-ER 1000V BLACK 0 FT | 500 KCMIL 4C 34S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58212699 | 500-34 4 CONDUCTORES 3E AL XHHW/PVC ID DE FASE 1X#250 GW TIPO TC-ER 1000V NEGRO 0 FT 500-34 4/C 3E AL XHHW/PVC PHASE ID 1X#250 GW TYPE TC-ER 1000V BLACK 0 FT | 500 KCMIL 4C 34S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 59654999 | 500-34 4 CONDUCTORES 3E AL XHHW/PVC ID DE FASE 1X#3/0 GW TIPO TC-ER 1000V NEGRO 0 FT 500-34 4/C 3E AL XHHW/PVC PHASE ID 1X#3/0 GW TYPE TC-ER 1000V BLACK 0 FT | 500 KCMIL 4C 34S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 66503899 | 500-34 4 CONDUCTORES 3E AL XHHW/PVC ROSA/MORADO/TAN/GRIS 1X#4/0 GG TYPE TC-ER 1000V NEGRO 0 FT 500-34 4/C 3E AL XHHW/PVC PINK/PURPLE/TAN/GRAY 1X#4/0 GG TYPE TC-ER 1000V BLACK 0 FT | 500 KCMIL 4C 34S | ROSA/MORADO/TAN/GRIS | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (4) | |||||
| 45838399 | 600-37 4/C 3E AL XHHW/PVC IDENTIFICACIÓN DE FASE 1X#1 GW TIPO TC-ER 1000V NEGRO 600-37 4/C 3E AL XHHW/PVC PHASE ID 1X#1 GW TYPE TC-ER 1000V BLACK | 600 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58212799 | 600-37 4 CONDUCTORES 3E AL XHHW/PVC ID DE FASE 1X#350 GW TIPO TC-ER 1000V NEGRO 0 FT 600-37 4/C 3E AL XHHW/PVC PHASE ID 1X#350 GW TYPE TC-ER 1000V BLACK 0 FT | 600 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58225099 | 600 kcmil 37 HILOS 4 CONDUCTORES AL XHHW/PVC IDENTIFICACIÓN DE FASE 1X#4/0 GW TIPO TC-ER 1000V NEGRO 600-37 4/C 3E AL XHHW/PVC PHASE ID 1X#4/0 GW TYPE TC-ER 1000V BLACK | 600 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
| 58225001 | 600-37 4 CONDUCTORES 3E AL XHHW/PVC IDENTIFICACIÓN FASE 1X#4/0 GW TIPO TC-ER 1000V NEGRO 1000 FT 600-37 4/C 3E AL XHHW/PVC PHASE ID 1X#4/0 GW TYPE TC-ER 1000V BLACK 1000 FT | 600 KCMIL 4C 37S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE DE 1000 FT | |
| 750 kcmil (1) | |||||
| 57853899 | 750-58 4 CONDUCTORES 3E AL XHHW-2/PVC IDENTIFICACIÓN DE FASE 1x1/0 GW TIPO TC-ER 1000V NEGRO 0 FT 750-58 4/C 3E AL XHHW-2/PVC PHASE ID 1x1/0 GW TYPE TC-ER 1000V BLACK 0 FT | 750 KCMIL 4C 58S | 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA | CARRETE CORTE A LA MEDIDA | |
Aplicación y características
Los cables de potencia Tipo TC-ER de 600 o 1000 Voltios de Southwire son adecuados para su uso en áreas húmedas y secas, conductos, ductos, canaletas, charolas, enterramiento directo, aéreos soportados por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a la temperatura del conductor sin exceder 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para usos en lugares peligrosos Clase I, II, y III, División 2 según el Artículo 501 y 502 de la NEC. Las construcciones con 3 o más conductores están listadas para recorridos expuestos (TC-ER) según la NEC 336.10. Libre de silicón.
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
