AL 600/1000V Aislamiento XLPE Armadura AIA Cubierta de PVC XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona

Southwire

AL 600/1000V Aislamiento XLPE Armadura AIA Cubierta de PVC XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona

Núm. Southwire
SPEC45313

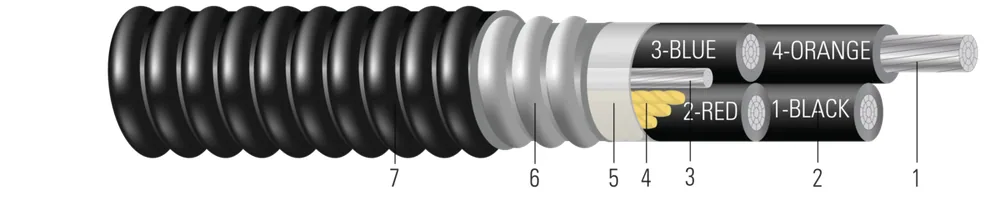

Cable de Potencia Tipo MC de 600 Volts, Cuatro Conductores de Aluminio, aislamiento de Polietileno de Cadena Cruzada (XLPE) XHHW-2, Armadura de Aluminio Engargolada (AIA), Cubierta de Cloruro de Polivinilo (PVC) con 1 conductor de tierra de aluminio desnudo. Libre de silicona.

Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.

Números de parte en esta familia (5) ↓
📄 Ficha técnica (PDF)

Tamaños y construcciones disponibles

Tamaño Cond.Hebras del ConductorDiámetro Sobre Conductor (in)(cm)Espesor del Aislamiento (mils)(mm)Diámetro Sobre Armadura (in)(cm)Espesor de Cubierta (mils)(mm)D.E. Aprox. (inches)(cm)Peso Aprox. (lbs/1000')(kgs/km)Tensión de Jalado Máximo (lbs)(kg)Radio de Curvatura Mín. (in)(cm)
250 KCMIL250 KCMIL22220.521.32651.651.8874.79651.652.0195.131869278148002177.2414.135.81 64465699
350 KCMIL350 KCMIL35350.6151.56651.652.1185.38651.652.2505.722432361967203048.1415.840.13 64465299
500 KCMIL500 KCMIL35350.7351.87651.652.4086.12802.032.5746.543232481096004354.4818.045.72 64464999
750 KCMIL750 KCMIL58580.9082.31802.032.8967.36802.033.0627.7843566482144006531.7221.454.36 64098801
250 KCMIL250 KCMIL0.0710.110.0860.130.0150.020.0410.06 64465699
350 KCMIL350 KCMIL0.0500.070.0620.090.0120.020.0400.06 64465299
500 KCMIL500 KCMIL0.0350.050.0440.070.0100.010.0390.06 64464999
750 KCMIL750 KCMIL0.0240.040.0310.050.0110.020.0380.06 64098801

Números de parte en esta familia (5)

Por calibre:
Núm. SouthwireDescripciónConstrucciónColor del ConductorEmpaque
250 kcmil (1)
64465699250-22 3E AL 4/C 65 MILS XHHW-2 1X1 3E AL GW AIA PVC 600V 250-22 3E AL 4/C 65 MILS XHHW-2 1X1 3E AL GW AIA PVC 600V250 KCMIL 4C 22 STRNEGRO/NEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA
350 kcmil (1)
64465299350-35 3E AL 4 CONDUCTORES 65 MILS XHHW-2 1X2/0 3E AL GW AIA PVC 600V 350-35 3E AL 4/C 65 MILS XHHW-2 1X2/0 3E AL GW AIA PVC 600V350 KCMIL 4C 35SNEGRO/NEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA
500 kcmil (1)
64464999500-34 3E AL 4 CONDUCTORES 65 MILS XHHW-2 1X2/0 3E AL GW AIA PVC 600V 500-34 3E AL 4/C 65 MILS XHHW-2 1X2/0 3E AL GW AIA PVC 600V500 KCMIL 4C 34SNEGRO/NEGRO/NEGRO/NEGROCARRETE CORTE A LA MEDIDA
750 kcmil (2)
64098899750-4 STR 3E AL XHHW-2 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/#1/0 BARE GROUND AIA MC NEGRO JKT 750-4 STR 3E AL XHHW-2 1-BLACK/2-RED/3-BLUE/4-ORANGE/#1/0 BARE GROUND AIA MC BLACK JKT750 KCMIL 4C 58S1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/ 1/0 TIERRA DESNUDACARRETE CORTE A LA MEDIDA
64098801750-4 CABLEADO 3E AL XHHW-2 1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/#1/0 TIERRA DESNUDA AIA MC CUBIERTA NEGRA 1500 FT 750-4 STR 3E AL XHHW-2 1-BLACK/2-RED/3-BLUE/4-ORANGE/#1/0 BARE GROUND AIA MC BLACK JKT 1500 FT750 KCMIL 4C 58S1-NEGRO/2-ROJO/3-AZUL/4-NARANJA/ 1/0 TIERRA DESNUDACARRETE DE 1500 FT

Aplicación y características

Los cables de potencia tipo MC de 600 voltios de Southwire están diseñados para su uso en áreas húmedas y secas, tubos conduit, ductos, canaletas, charolas portacables, enterramiento directo, soporte aéreo por mensajero, y donde se desean propiedades eléctricas superiores. Estos cables son capaces de operar continuamente a una temperatura de conductor no superior a 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en ubicaciones peligrosas Clase I, II y III, División 2 conforme al artículo NEC 501 y 502. Libre de silicona.

Normas y referencias

  • ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
  • ASTM B836 Compact Rounded Stranded Aluminum Conductors
  • UL 44 Thermoset-Insulated Wires and Cables
  • UL 1309 Marine Shipboard Cable
  • UL 1569 Metal-Clad Cables
  • UL 1685 FT4 Vertical-Tray Fire Propagation and Smoke Release Test
  • UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
  • ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
  • ICEA S-58-679 Control Cable Conductor Identification Method 4
  • ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
