AL 600/1000V Aislamiento XLPE Tierra al 50% Armadura AIA Cubierta de PVC XHHW-2. Clasificado para Charola (CT) - Resistente a la Luz Solar - Para Enterramiento Directo - Libre de silicona
- Núm. Southwire
- SPEC45312

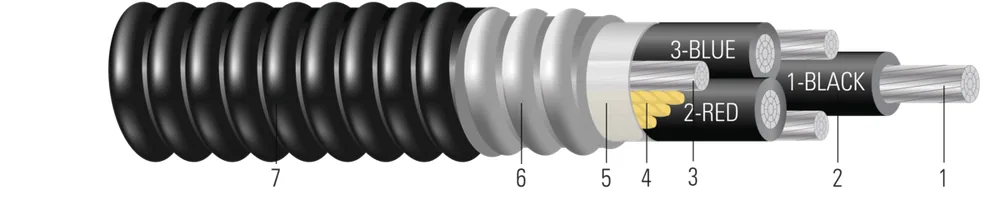

Cable de Potencia Tipo MC de 600 Volts, Tres Conductores de Aluminio, aislamiento de Polietileno de Cadena Cruzada (XLPE) XHHW-2, Tres conductores de tierra de aluminio desnudo al 50%, Armadura de Aluminio Engargolada (AIA), Cubierta de Cloruro de Polivinilo (PVC). Libre de silicona.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (4) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Tensión de Jalado Máximo (lbs)(kg) | Radio de Curvatura Mín. (in)(cm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 350 KCMIL350 KCMIL | 3535 | 0.6151.56 | 651.65 | 1.9294.90 | 651.65 | 2.0615.23 | 20813097 | 63002857.63 | 14.436.58 | 64933299 |
| 600 KCMIL600 KCMIL | 4141 | 0.8122.06 | 802.03 | 2.4286.17 | 802.03 | 2.5946.59 | 32314808 | 108004898.79 | 18.045.72 | 67735399 |
| 750 KCMIL750 KCMIL | 5858 | 0.9082.31 | 802.03 | 2.6246.66 | 802.03 | 2.7907.09 | 40716058 | 135006123.49 | 19.549.53 | 57622089 |
| 350 KCMIL350 KCMIL | 0.0500.07 | 0.0620.09 | 0.0120.02 | 0.0400.06 | 64933299 | |||||
| 600 KCMIL600 KCMIL | 0.0290.04 | 0.0370.06 | 0.0120.02 | 0.0390.06 | 67735399 | |||||
| 750 KCMIL750 KCMIL | 0.0240.04 | 0.0310.05 | 0.0110.02 | 0.0380.06 | 57622089 |
Números de parte en esta familia (4)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 350 kcmil (1) | |||||
| 64933299 | 350-35 3E AL 3/C 65 MILS XHHW-2 3X2 3E AL GW AIA PVC 600V 350-35 3E AL 3/C 65 MILS XHHW-2 3X2 3E AL GW AIA PVC 600V | 350 KCMIL 3C 35S | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 600 kcmil (1) | |||||
| 67735399 | 600-41 3E AL 3/C 80 MILS XHHW-2 3X1/0 3E AL GW AIA PVC 600V 600-41 3E AL 3/C 80 MILS XHHW-2 3X1/0 3E AL GW AIA PVC 600V | 600 KCMIL 3C 41S | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 750 kcmil (2) | |||||
| 57622099 | 750-58 3E AL 3/C 80 MILS XHHW-2 3X2/0 3E AL GW AIA PVC 600V 750-58 3E AL 3/C 80 MILS XHHW-2 3X2/0 3E AL GW AIA PVC 600V | 750 KCMIL 3C 58S | NEGRO/NEGRO/NEGRO | CARRETE CORTE A LA MEDIDA | |
| 57622089 | 750 kcmil 58 HILOS 3 CONDUCTORES AL 80 MILS XHHW-2 3X2/0 3 CONDUCTORES AL GW AIA CUBIERTA PVC 600V 2000 FT 750-58 3E AL 3/C 80 MILS XHHW-2 3X2/0 3E AL GW AIA PVC 600V 2000 FT | 750 KCMIL 3C 58S | NEGRO/NEGRO/NEGRO | CARRETE DE 2000 FT | |
Aplicación y características
Los cables de potencia tipo MC de 600 voltios de Southwire son adecuados para uso en áreas húmedas y secas, conductos, ductos, depósitos, charolas, enterramiento directo, aéreo soportado por un mensajero, y donde se desean propiedades eléctricas superiores. Estos cables pueden operar continuamente a la temperatura del conductor sin exceder 90°C para operación normal en lugares húmedos y secos, 130°C para sobrecarga de emergencia, y 250°C para condiciones de cortocircuito. Para uso en lugares peligrosos de clase I, II y III, división 2 según los artículos 501 y 502 del NEC. La tierra se dimensiona al 50% del conductor de fase con tres tierras desnudas separadas, una en cada intersticio entre conductores. Libre de silicona.
Normas y referencias
- ASTM B801 Concentric-Lay-Stranded Conductors of 8000 Series Aluminum Alloy
- ASTM B836 Compact Rounded Stranded Aluminum Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-58-679 Cable Conductor Identification Method 3 (1-BLACK, 2-RED, 3-BLUE)
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
