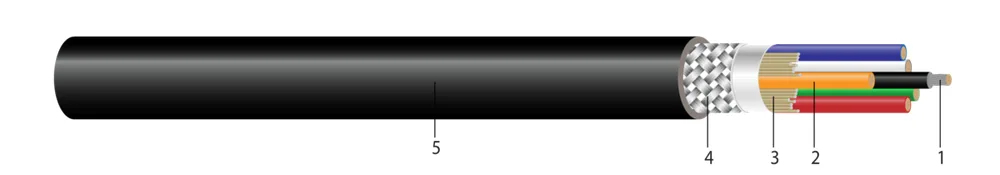

600V ROYAL® Blindado SOOW con Cubierta Negra 90°C. Libre de Silicona
- Núm. Southwire
- SPEC70207
Clasificado -40°C a 90°C. Conductor de cobre clase K. Aislamiento de caucho EPDM resistente al calor, humedad y aceite. Cubierta flexible CPE resistente al calor, humedad y aceite.
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (16) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Conductores | Número de Alambres | Diámetro Nom. (mils)(mm) | Peso Total Nominal (lbs/1000')(kgs/km) | Colores del Conductor | |
|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 22 | 1616 | 3729.45 | 89133 | BLACK/WHITEBLACK/WHITE | 57004099 |
| 18 AWG18 AWG | 33 | 1616 | 40510.29 | 109162 | BLACK/WHITE/GREENBLACK/WHITE/GREEN | 57004699 |
| 18 AWG18 AWG | 44 | 1616 | 42710.85 | 126188 | BLACK/WHITE/RED/GREENBLACK/WHITE/RED/GREEN | 57004799 |
| 18 AWG18 AWG | 88 | 1616 | 56514.35 | 214319 | BLACK/WHITE/RED/GREEN/ORANGE/BLUE/WHITE-BLACK/RED-BLACKBLACK/WHITE/RED/GREEN/ORANGE/BLUE/WHITE-BLACK/RED-BLACK | 57005399 |
| 18 AWG18 AWG | 1010 | 1616 | 64016.26 | 262390 | 57607899 | |
| 18 AWG18 AWG | 1212 | 1616 | 65716.69 | 287427 | 57003599 | |
| 16 AWG16 AWG | 22 | 2626 | 40310.24 | 117174 | BLACK/WHITEBLACK/WHITE | 57143999 |
| 16 AWG16 AWG | 44 | 2626 | 44011.18 | 148220 | BLACK/WHITE/RED/GREENBLACK/WHITE/RED/GREEN | 57002799 |
| 16 AWG16 AWG | 88 | 2626 | 59215.04 | 249371 | BLACK/WHITE/RED/GREEN/ORANGE/BLUE/WHITE-BLACK/RED-BLACKBLACK/WHITE/RED/GREEN/ORANGE/BLUE/WHITE-BLACK/RED-BLACK | 57003199 |
| 16 AWG16 AWG | 1212 | 2626 | 70617.93 | 367546 | 57001299 | |
| 16 AWG16 AWG | 1616 | 2626 | 75919.28 | 434646 | 57001399 | |
| 14 AWG14 AWG | 22 | 4141 | 51513.08 | 173257 | BLACK/WHITEBLACK/WHITE | 58786299 |
| 14 AWG14 AWG | 33 | 4141 | 56514.36 | 222331 | BLACK/WHITE/GREENBLACK/WHITE/GREEN | 57127799 |
| 14 AWG14 AWG | 44 | 4141 | 60915.47 | 266395 | BLACK/WHITE/RED/GREENBLACK/WHITE/RED/GREEN | 57000899 |
| 12 AWG12 AWG | 22 | 6565 | 60015.24 | 229340 | BLACK/WHITEBLACK/WHITE | 57131699 |
| 12 AWG12 AWG | 44 | 6565 | 67717.21 | 331493 | BLACK/WHITE/RED/GREENBLACK/WHITE/RED/GREEN | 56998999 |
| 1818 | 1212 | BK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BKBK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK | ||||
| 1818 | 1212 | BK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WEBK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WE | ||||
| 575066575066 | 1818 | 1616 | BK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WE, GE/WE, RD/WE, BE/WE, BK/RDBK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WE, GE/WE, RD/WE, BE/WE, BK/RD | |||
| 1616 | 1212 | BK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WEBK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WE | ||||
| 1616 | 1616 | BK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WE, GE/WE, RD/WE, BE/WE, BK/RDBK, WE, RD, GN, OE, BE, WE/BK, RD/BK, GN/BK, OE/BK, BE/BK, BK/WE, GE/WE, RD/WE, BE/WE, BK/RD |
Números de parte en esta familia (16)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 57004099 | 18 AWG 16 HILOS COBRE ESTAÑO 2 CONDUCTORES NEGRO/BLANCO BLINDADO-SOOW NEGRO 90C 600V PAPEL 18-16 TINNED CU 2/C BLACK/WHITE SHLD-SOOW BLACK 90C 600V PAPER | 18 AWG 2C 16 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 57004699 | 18-16 CU ESTAÑADO 3 CONDUCTORES NEGRO/BLANCO/VERDE SHLD-SOOW NEGRO 90C 600V PAPEL 18-16 TINNED CU 3/C BLACK/WHITE/GREEN SHLD-SOOW BLACK 90C 600V PAPER | 18 AWG 3C 16S | NEGRO/BLANCO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 57004799 | 18-16 TINNED CU 4/C NEGRO/BLANCO/ROJO/VERDE SHLD-SOOW NEGRO 90C 600V PAPEL 18-16 TINNED CU 4/C BLACK/WHITE/RED/GREEN SHLD-SOOW BLACK 90C 600V PAPER | 18 AWG 4C 16S | NEGRO/BLANCO/ROJO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 57005399 | 18-16 TINNED CU 8/C NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO/ROJO-NEGRO SHLD-SOOW NEGRO 90C 600V N/F 18-16 TINNED CU 8/C BLACK/WHITE/RED/GREEN/ORANGE/BLUE/WHITE-BLACK/RED-BLACK SHLD-SOOW BLACK 90C 600V N/F | 18 AWG 8C 16S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/RAYA BLANCO-NEGRO/RAYA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 57607899 | 18-16 CU ESTAÑADO 10 CONDUCTORES BLINDADO SOOW NEGRO 90C 600V S/N 18-16 TINNED CU 10/C SHLD-SOOW BLACK 90C 600V N/F | 18 AWG 10C 16S | CARRETE CORTE A LA MEDIDA | ||
| 57003599 | 18-16 CU ESTAÑADO 12 CONDUCTORES BLINDADO SOOW NEGRO 90C 600V S/N 18-16 TINNED CU 12/C SHLD-SOOW BLACK 90C 600V N/F | 18 AWG 12C 16S | CARRETE CORTE A LA MEDIDA | ||
| 57143999 | 16 AWG 26 HILOS COBRE ESTAÑO 2 CONDUCTORES NEGRO/BLANCO BLINDADO-SOOW NEGRO 90C 600V PAPEL 16-26 TINNED CU 2/C BLACK/WHITE SHLD-SOOW BLACK 90C 600V PAPER | 16 AWG 2C 26 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 57002799 | 16-26 TINNED CU 4/C NEGRO/BLANCO/ROJO/VERDE SHLD-SOOW NEGRO 90C 600V PAPEL 16-26 TINNED CU 4/C BLACK/WHITE/RED/GREEN SHLD-SOOW BLACK 90C 600V PAPER | 16 AWG 4C 26 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 57003199 | 16-26 TINNED CU 8/C NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/BLANCO-NEGRO/ROJO-NEGRO SHLD-SOOW NEGRO 90C 600V N/F 16-26 TINNED CU 8/C BLACK/WHITE/RED/GREEN/ORANGE/BLUE/WHITE-BLACK/RED-BLACK SHLD-SOOW BLACK 90C 600V N/F | 16 AWG 8C 26S | NEGRO/BLANCO/ROJO/VERDE/NARANJA/AZUL/RAYA BLANCO-NEGRO/RAYA ROJO-NEGRO | CARRETE CORTE A LA MEDIDA | |
| 57001299 | 16-26 CU ESTAÑADO 12 CONDUCTORES BLINDADO SOOW NEGRO 90C 600V S/N 16-26 TINNED CU 12/C SHLD-SOOW BLACK 90C 600V N/F | 16 AWG 12C 26S | CARRETE CORTE A LA MEDIDA | ||
| 57001399 | 16-26 CU ESTAÑADO 16 CONDUCTORES BLINDADO SOOW NEGRO 90C 600V S/N 16-26 TINNED CU 16/C SHLD-SOOW BLACK 90C 600V N/F | 16 AWG 16C 26S | CARRETE CORTE A LA MEDIDA | ||
| 58786299 | 14-41 CU ESTAÑADO 2 CONDUCTORES NEGRO/BLANCO PANTALLA-SOOW NEGRO 90C 600V PAPEL 14-41 TINNED CU 2/C BLACK/WHITE SHLD-SOOW BLACK 90C 600V PAPER | 14 AWG 2C 41 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 57127799 | 14-41 CU ESTAÑADO 3 CONDUCTORES NEGRO/BLANCO/VERDE SHLD-SOOW NEGRO 90C 600V PAPEL 14-41 TINNED CU 3/C BLACK/WHITE/GREEN SHLD-SOOW BLACK 90C 600V PAPER | 14 AWG 3C 41 STR | NEGRO/BLANCO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 57000899 | 14-41 TINNED CU 4/C NEGRO/BLANCO/ROJO/VERDE SHLD-SOOW NEGRO 90C 600V PAPEL 14-41 TINNED CU 4/C BLACK/WHITE/RED/GREEN SHLD-SOOW BLACK 90C 600V PAPER | 14 AWG 4C 41 STR | NEGRO/BLANCO/ROJO/VERDE | CARRETE CORTE A LA MEDIDA | |
| 57131699 | 12 AWG 65 HILOS COBRE ESTAÑO 2 CONDUCTORES NEGRO/BLANCO BLINDADO-SOOW NEGRO 90C 600V PAPEL 12-65 TINNED CU 2/C BLACK/WHITE SHLD-SOOW BLACK 90C 600V PAPER | 12 AWG 2C 65 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 56998999 | 12-65 TINNED CU 4/C NEGRO/BLANCO/ROJO/VERDE SHLD-SOOW NEGRO 90C 600V PAPEL 12-65 TINNED CU 4/C BLACK/WHITE/RED/GREEN SHLD-SOOW BLACK 90C 600V PAPER | 12 AWG 4C 65S | NEGRO/BLANCO/ROJO/VERDE | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los cables flexibles tipo SOOW de Southwire están permitidos para uso según se especifica en el artículo 400 y artículos relacionados del Código Eléctrico Nacional 2014. Los cables flexibles tipo SOOW de Southwire están diseñados para uso extra pesado en equipos industriales, herramientas pesadas, cargadores de baterías, luces portátiles, cables de soldadura, energía en muelles marinos, extensiones de energía y aplicaciones mineras.
Normas y referencias
- UL 62 Flexible Cords and Cables
- CSA C22.2 No. 49 Flexible Cords and Cables
- ICEA S-58-679 Control Cable Conductor Identification Method 1 Table 1
- MSHA flame test - P07-KA070018-1MSHA
- Passes CSA FT2 Flame Test
- RoHS-3 Complies with European Directive 2015/863
- NEC Article 400 Flexible Cords, Cables and Fixture Wire
- Federal Specification J-C-580B
- OSHA Acceptable
