600V CU PVC PARES ARMOR-X® PVC SPOS instrumentación
- Núm. Southwire
- SPEC43702

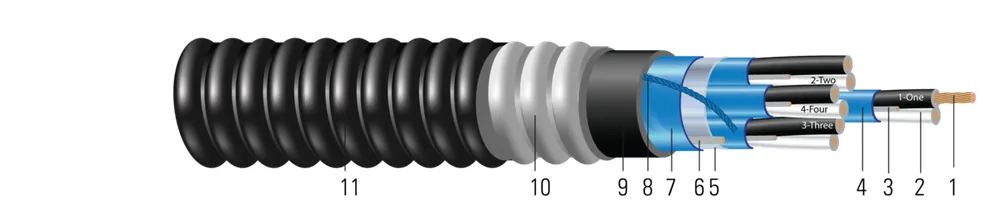

Cable de instrumentación tipo MC-HL 600 voltios, aislados PVC/nylon, pares blindados sencillos con blindaje general, armadura corrugada continua - ARMOR-X® -40°C a 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (20) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Armadura (in)(cm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 22 | 0.0450.11 | 150.38 | 0.601.52 | 601.52 | 0.7101.80 | 213317 | 4.912.45 | 6.6699.92 | 89057289 |
| 18 AWG18 AWG | 44 | 0.0450.11 | 150.38 | 0.701.78 | 601.52 | 0.8202.08 | 291433 | 5.7414.58 | 6.6699.92 | 89057389 |
| 18 AWG18 AWG | 88 | 0.0450.11 | 150.38 | 0.922.34 | 501.27 | 1.0402.64 | 440655 | 7.218.29 | 6.6699.92 | 89057499 |
| 18 AWG18 AWG | 1212 | 0.0450.11 | 150.38 | 1.022.59 | 601.52 | 1.1462.91 | 560833 | 8.020.32 | 6.6699.92 | 89057599 |
| 16 AWG16 AWG | 11 | 0.0560.14 | 150.38 | 0.531.35 | 601.52 | 0.6561.67 | 184274 | 4.511.43 | 4.1816.22 | 89055989 |
| 16 AWG16 AWG | 22 | 0.0560.14 | 150.38 | 0.651.65 | 601.52 | 0.7701.96 | 266396 | 5.313.46 | 4.1816.22 | 89056089 |
| 16 AWG16 AWG | 44 | 0.0560.14 | 150.38 | 0.842.13 | 601.52 | 0.9602.44 | 405603 | 6.717.02 | 4.1816.22 | 89056189 |
| 16 AWG16 AWG | 88 | 0.0560.14 | 150.38 | 1.022.59 | 601.52 | 1.1462.91 | 560833 | 8.020.32 | 4.1816.22 | 89056289 |
| 16 AWG16 AWG | 1212 | 0.0560.14 | 150.38 | 1.223.10 | 601.52 | 1.3463.42 | 7891174 | 9.423.88 | 4.1816.22 | 89056389 |
| 16 AWG16 AWG | 1616 | 0.0560.14 | 150.38 | 1.303.30 | 601.52 | 1.4263.62 | 9531418 | 9.925.15 | 4.1816.22 | 89056489 |
| 16 AWG16 AWG | 2424 | 0.0560.14 | 150.38 | 1.473.73 | 601.52 | 1.5964.05 | 13191963 | 11.128.19 | 4.1816.22 | 89056589 |
| 1818 | 40.6640.66 | 0.09570.0957 | ||||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (20)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 4 conductores (2) | |||||
| 89057299 | 18 2 PARES CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 18 2-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 18 AWG 4C 7 STR | CARRETE CORTE A LA MEDIDA | ||
| 89057289 | 18 AWG 2 PAREJAS CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 5000 FT 18 2-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 18 AWG 4C 7 STR | CARRETE DE 5000 FT | ||
| 18 AWG · 8 conductores (2) | |||||
| 89057399 | 18 4-PR CU PVC/NYLON ARMOR-XTRA PVC 600V HL 18 4-PR CU PVC/NYLON ARMOR-XTRA PVC 600V HL | 18 AWG 8C 7 STR | CARRETE CORTE A LA MEDIDA | ||
| 89057389 | 18 4-PR CU PVC/NYLON ARMOR-XTRA PVC 600V HL 5000 FT 18 4-PR CU PVC/NYLON ARMOR-XTRA PVC 600V HL 5000 FT | 18 AWG 8C 7 STR | CARRETE DE 5000 FT | ||
| 18 AWG · 16 conductores (1) | |||||
| 89057499 | 18 8 CONDUCTORES CU PVC/NYLON ARMOR-X PVC 600V HL 18 8-PR CU PVC/NYLON ARMOR-X PVC 600V HL | 18 AWG 16C 7S | CONFIGURACIÓN: (1/PAR + 7/PAR + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 18 AWG · 24 conductores (1) | |||||
| 89057599 | 18 12-PAR CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 18 12-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 18 AWG 24C 7S | CONFIGURACIÓN: {(0 + 3/PAR + 0) + 9/PAR} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 16 AWG · 2 conductores (2) | |||||
| 89055999 | 16 1 PAR CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 16 1-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 2C 7 STR | N/B | CARRETE CORTE A LA MEDIDA | |
| 89055989 | 16 AWG 1 PAREJA CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 5000 FT 16 1-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 16 AWG 2C 7 STR | N/B | CARRETE DE 5000 FT | |
| 16 AWG · 4 conductores (2) | |||||
| 89056099 | 16 2 PARES CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 16 2-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 4C 7 STR | NINGUNO | CARRETE CORTE A LA MEDIDA | |
| 89056089 | 16 AWG 2 PAREJAS CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 5000 FT 16 2-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 16 AWG 4C 7 STR | NINGUNO | CARRETE DE 5000 FT | |
| 16 AWG · 8 conductores (2) | |||||
| 89056199 | 16 4 PARES CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 16 4-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 8C 7S | NINGUNO | CARRETE CORTE A LA MEDIDA | |
| 89056189 | 16 AWG 4 PAREJAS CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 5000 FT 16 4-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 16 AWG 8C 7S | NINGUNO | CARRETE DE 5000 FT | |
| 16 AWG · 16 conductores (2) | |||||
| 89056299 | 16 8 PARES CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 16 8-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 16C 7S | CONFIGURACIÓN: (1/PAR + 7/PAR + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 89056289 | 16 AWG 8 PAREJAS CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 5000 FT 16 8-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 16 AWG 16C 7S | CONFIGURACIÓN: (1/PAR + 7/PAR + 0) + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE DE 5000 FT | |
| 16 AWG · 24 conductores (2) | |||||
| 89056399 | 16 12-PARES CU TFFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 16 12-PAIR CU TFFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 24C 7S | CONFIGURACIÓN: {(0 + 3/PAR + 0) + 9/PAR} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 89056389 | 16 AWG 12 PARES CU TFFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 5000 FT 16 12-PAIR CU TFFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 16 AWG 24C 7S | CONFIGURACIÓN: {(0 + 3/PAR + 0) + 9/PAR} + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE DE 5000 FT | |
| 16 AWG · 32 conductores (2) | |||||
| 89056499 | 16 16-PAR CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 16 16-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 32C 7S | CONFIGURACIÓN: (0 + 5/PAR) + 11/PAR + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 89056489 | 16 16-PAIR CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 2750 FT 16 16-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 2750 FT | 16 AWG 32C 7S | CONFIGURACIÓN: (0 + 5/PAR) + 11/PAR + MYLAR + DRENAJE + LÁMINA (LADO ALUMINIO ADENTRO) | CARRETE DE 2750 FT | |
| 16 AWG · 48 conductores (2) | |||||
| 89056599 | 16 24-PAR CU TFN ARMOR-XTRA MC-HL 600V CUBIERTA PVC NEGRO 16 24-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET | 16 AWG 48C 7S | ARREGLO: (2/PR CENTRO + 8PR INTERIOR + 14PR EXTERIOR ) + MYLAR + DRENAJE + FOIL (LADO ALUMINIO ADENTRO) | CARRETE CORTE A LA MEDIDA | |
| 89056589 | 16 24-PAIR CU TFN ARMOR-XTRA MC-HL 600V NEGRO CUBIERTA PVC 5000 FT 16 24-PAIR CU TFN ARMOR-XTRA MC-HL 600V BLACK PVC JACKET 5000 FT | 16 AWG 48C 7S | ARREGLO: (2/PR CENTRO + 8PR INTERIOR + 14PR EXTERIOR ) + MYLAR + DRENAJE + FOIL (LADO ALUMINIO ADENTRO) | CARRETE DE 5000 FT | |
Aplicación y características
Los Cables de Instrumentación Tipo MC-HL ARMOR-X® de Southwire conforme a UL 1569 son adecuados para instalaciones según se describe en el Artículo 330 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización, y para uso general en sistemas de distribución industrial, comercial y de manufactura. Los cables están construidos con conductores de cobre cableado de 7 hilos aislados con PVC cubierto de nylon. Los conductores apareados están coloreados en negro, blanco e impresos alfanuméricos. Cada par tiene un foil de poliéster aluminio con cobertura del 100% y un conductor de drenaje estañado. El conjunto general está cubierto con foil de poliéster aluminio con cobertura del 100% y un conductor de drenaje estañado. El cable es adecuado para su uso en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando está soportado con un conductor mensajero) y enterramiento directo. El cable está clasificado para -40°C a 90°C y clasificado para locales peligrosos Clase I División I. La cubierta interior es PVC negro con cordón de rasgadura de nylon para fácil remoción. La cubierta exterior es PVC negro. Para usos en locales peligrosos Clase I, II y III, División 1 y 2 conforme a los Artículos 501, 502 y 503 del NEC.
Normas y referencias
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 66 Fixture Wire
- UL 83 Thermoplastic Insulated Wires and Cables
- UL 1569 Metal-Clad Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test (1/0 and Larger)
- UL 2225 Cables and Cable-Fittings For Use In Hazardous (Classified) Locations
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
