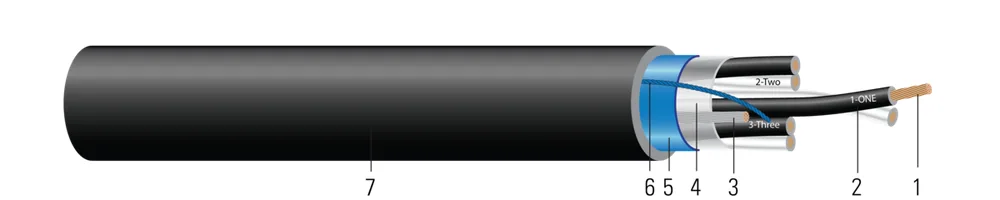

600V CU PVC-Nylon/PVC pares POS
- Núm. Southwire
- SPEC43602
Cable de instrumentación tipo TC de 600 voltios, conductores de cobre, individuales aislados con PVC/Nylon con blindaje general POS. Chaqueta de PVC resistente al calor, la humedad, el aceite y la luz solar, clasificación RoHS, rango de -25°C a 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (10) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 11 | 0.0450.11 | 150.38 | 451.14 | 0.2640.67 | 3857 | 1.53.81 | 6.6699.92 | 56295101 |
| 16 AWG16 AWG | 11 | 0.0560.14 | 150.38 | 451.14 | 0.2920.74 | 4973 | 1.74.32 | 4.1816.22 | 56295402 |
| 16 AWG16 AWG | 22 | 0.0560.14 | 150.38 | 451.14 | 0.4231.07 | 86128 | 2.56.35 | 4.1816.22 | 58137602 |
| 16 AWG16 AWG | 1212 | 0.0560.14 | 150.38 | 802.03 | 0.8292.11 | 400595 | 4.912.45 | 4.1816.22 | 58142402 |
| 1818 | 40.6640.66 | 0.09570.0957 | |||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (10)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 18 AWG · 2 conductores (2) | |||||
| 56295199 | 18/1 PAR CABLEADO CU TFN/PVC OAS TYPE TC NEGRO 18/1 PAIR STR CU TFN/PVC OAS TYPE TC BLACK | 18 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 56295101 | 18/1 PAIR STR CU TFN/PVC OAS TYPE TC NEGRO 10000 FT 18/1 PAIR STR CU TFN/PVC OAS TYPE TC BLACK 10000 FT | 18 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 10000 FT | |
| 16 AWG · 2 conductores (4) | |||||
| 56295499 | 16/1 PAR CABLEADO CU TFN/PVC OAS TYPE TC NEGRO 16/1 PAIR STR CU TFN/PVC OAS TYPE TC BLACK | 16 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 56295402 | 16/1 PAIR STR CU TFN/PVC OAS TIPO TC NEGRO 1000 FT 16/1 PAIR STR CU TFN/PVC OAS TYPE TC BLACK 1000 FT | 16 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 1000 FT | |
| 56295425 | 16/1 PAIR STR CU TFN/PVC OAS TIPO TC NEGRO 2500 FT 16/1 PAIR STR CU TFN/PVC OAS TYPE TC BLACK 2500 FT | 16 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 2500 FT | |
| 56295426 | 16/1 PAIR STR CU TFN/PVC OAS TIPO TC NEGRO 2500 FT 16/1 PAIR STR CU TFN/PVC OAS TYPE TC BLACK 2500 FT | 16 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 2500 FT | |
| 16 AWG · 4 conductores (2) | |||||
| 58137699 | 16/2 PARES STR CU TFN/PVC TIPO TC-ER NEGRO 16/2 PAIR STR CU TFN/PVC TYPE TC-ER BLACK | 16 AWG 4C 7 STR | CARRETE CORTE A LA MEDIDA | ||
| 58137602 | 16/2 PARES CABLEADO CU TFN/PVC TIPO TC-ER NEGRO 2000 FT 16/2 PAIR STR CU TFN/PVC TYPE TC-ER BLACK 2000 FT | 16 AWG 4C 7 STR | CARRETE DE 2000 FT | ||
| 16 AWG · 24 conductores (2) | |||||
| 58142499 | 16/12 PAIR STR CU TFN/PVC TIPO TC-ER NEGRO 16/12 PAIR STR CU TFN/PVC TYPE TC-ER BLACK | 16 AWG 24C 7S | CARRETE CORTE A LA MEDIDA | ||
| 58142402 | 16/12 PAR CABLEADO CU TFN/PVC TIPO TC-ER NEGRO 2000 FT 16/12 PAIR STR CU TFN/PVC TYPE TC-ER BLACK 2000 FT | 16 AWG 24C 7S | CARRETE DE 2000 FT | ||
Aplicación y características
Los Cables de Instrumentación Tipo TC UL 1277 de Southwire son adecuados para instalaciones como se describe en el Artículo NEC 336 para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución de manufactura, industrial y comercial. Los cables están construidos con conductores de cobre de 7 hilos aislados con PVC cubierto de nylon. Los conductores pareados están coloreados en negro, blanco e impresos alfanuméricos. El conjunto completo está cubierto con una lámina de aluminio poliéster con cobertura del 100% y un alambre de drenaje estaño. El cable es adecuado para su uso en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando está soportado con un mensajero) y enterramiento directo. El cable está calificado para -25°C a 90°C y calificado para ubicaciones peligrosas Clase I Div II, resistente a sol y aceite. La cubierta es PVC negra con un cordón de nylon para fácil remoción. 1 Par no está calificado como TC-ER.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- UL 66 Fixture Wire Type TFN
- UL 1277 Electrical Power and Control Tray Cables
- IEEE 383 Flame Test (70,000 btu)
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
- RoHS-2 (European Directive 2011/65/EU)
- NEC Article 336 Power and Control Tray Cable
