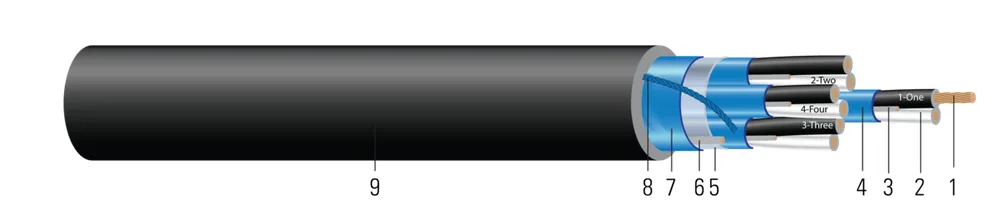

600V CU EPR PARES CPE SPOS instrumentación
- Núm. Southwire
- SPEC43620
Cable de Instrumentación Tipo TC-ER 600 Voltios Conductores de Cobre Estañado Sencillos Aislados EPR Pares Apantallados con Apantallamiento General SPOS. Chaqueta CPE Resistente al Calor, Humedad, Aceite y Luz Solar. Clasificado para -30°C a 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 18 AWG18 AWG | 44 | 0.0450.11 | 300.76 | 601.52 | 0.6581.67 | 175260 | 3.99.91 | 6.6699.92 | 59548099 |
| 16 AWG16 AWG | 22 | 0.0560.14 | 300.76 | 601.52 | 0.5731.46 | 134199 | 3.48.64 | 4.1816.22 | 59212199 |
| 16 AWG16 AWG | 44 | 0.0560.14 | 300.76 | 601.52 | 0.6971.77 | 252375 | 4.110.41 | 4.1816.22 | 59212399 |
| 16 AWG16 AWG | 1212 | 0.0560.14 | 300.76 | 802.03 | 1.0142.58 | 561835 | 6.015.24 | 4.1816.22 | 59212099 |
| 16 AWG16 AWG | 2424 | 0.0560.14 | 300.76 | 1102.79 | 1.3343.39 | 10771603 | 8.020.32 | 4.1816.22 | 59212599 |
| 1818 | 40.6640.66 | 0.09570.0957 | |||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (5)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 59548099 | 18 4 PARES SIN LISTAR/CPE POS TIPO TC 600V NEGRO 18 4 PAIR UNLISTED/CPE POS TYPE TC 600V BLACK | 18 AWG 8C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 59212199 | 16 2 PARES SIN LISTAR/CPE SPOS TIPO TC 600V NEGRO 16 2 PAIR UNLISTED/CPE SPOS TYPE TC 600V BLACK | 16 AWG 4C 7 STR | CARRETE CORTE A LA MEDIDA | |
| 59212399 | 16 4 PARES SIN LISTAR/CPE SPOS TIPO TC 600V NEGRO 16 4 PAIR UNLISTED/CPE SPOS TYPE TC 600V BLACK | 16 AWG 8C 7S | CARRETE CORTE A LA MEDIDA | |
| 59212099 | 16 12 PARES EPDM/CPE SPOS TIPO TC 600V NEGRO 0 FT 16 12 PAIR EPDM/CPE SPOS TYPE TC 600V BLACK 0 FT | 16 AWG 24C 7S | CARRETE CORTE A LA MEDIDA | |
| 59212599 | 16 24 PAR SIN LISTAR/CPE SPOS TIPO TC 600V NEGRO 16 24 PAIR UNLISTED/CPE SPOS TYPE TC 600V BLACK | 16 AWG 48C 7S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
Los Cables de Instrumentación Tipo TC-ER de Southwire conforme a UL 1277 son adecuados para instalaciones como se describe en el Artículo 336 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución de manufactura, industrial y comercial. Los cables están construidos con conductores de cobre estañado de 7 hilos aislados con Caucho de Etileno Propileno EPR. Los conductores pareados están coloreados en negro, blanco e impreso alfanumérico. Cada par tiene un papel de aluminio poliéster con cobertura 100% y un alambre drenaje estañado. El conjunto general está cubierto con papel de aluminio poliéster con cobertura 100% y un alambre drenaje estañado. El cable es apto para usar en charolas portacables, canalizaciones, tubo conduit, aéreo (cuando se soporta con un mensajero) y enterramiento directo. El cable tiene clasificación para -30°C a 90°C mojado o seco y clasificado para lugares peligrosos Clase I División II, resistente al sol y al aceite. La cubierta es Polietileno Clorado CPE negro con cordón desgarre para fácil remoción
Normas y referencias
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
