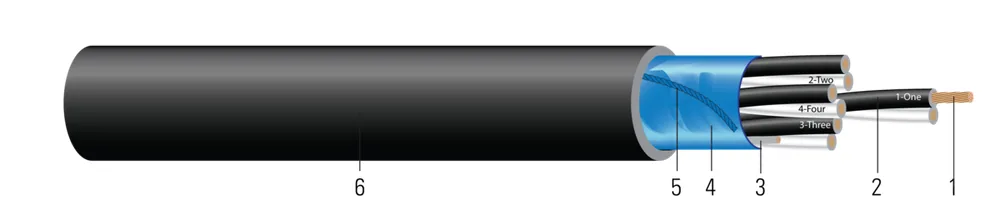

600V CU EPR PARES CPE POS instrumentación
- Núm. Southwire
- SPEC43618
Cable de instrumentación tipo TC-ER 600 voltios, conductores de cobre estañado, aislamiento EPR, pares individuales con pantalla general CPE, cubierta de policloruro de vinilo (PVC) resistente al calor, humedad, aceite y luz solar. Clasificado para -30°C a 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | Radio de Curvatura Mín. (in)(cm) | Resistencia en CC a 25C (ohms/1000')(ohms/km) | |
|---|---|---|---|---|---|---|---|---|---|
| 16 AWG16 AWG | 11 | 0.0560.14 | 300.76 | 451.14 | 0.3330.85 | 5785 | 1.94.83 | 4.1816.22 | 59211501 |
| 1818 | 40.6640.66 | 0.09570.0957 | |||||||
| 1616 | 48.5148.51 | 0.08950.0895 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 16 AWG (2) | |||||
| 59211599 | 16/1 PAIR STR CU ESTAÑADO RFH-2/CPE POS TIPO TC 600V NEGRO 0 FT 16/1 PAIR STR TINNED CU RFH-2/CPE POS TYPE TC 600V BLACK 0 FT | 16 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE CORTE A LA MEDIDA | |
| 59211501 | 16 AWG 1 HILO PAR CABLEADO COBRE ESTAÑADO RFH-2/CPE POS TIPO TC 600V NEGRO 2500 FT 16/1 PAIR STR TINNED CU RFH-2/CPE POS TYPE TC 600V BLACK 2500 FT | 16 AWG 2C 7 STR | NEGRO/BLANCO | CARRETE DE 2500 FT | |
Aplicación y características
Los cables de instrumentación tipo TC-ER conforme a UL 1277 de Southwire son adecuados para instalaciones como se describen en el artículo 336 del NEC para control de procesos e instrumentación, circuitos de control para operación e interconexión de dispositivos de protección y señalización y para uso general en sistemas de distribución de manufactura, industrial y comercial. Los cables están construidos con conductores de cobre estañado de 7 hilos aislados con caucho de etileno propileno EPR. Los conductores apareados están coloreados negro, blanco e impresos con alfanuméricos. El conjunto general está cubierto con foil de poliéster aluminio con cobertura 100% y un hilo drenaje estañado. El cable es adecuado para uso en charolas portacables, canalizaciones, conducto, aéreo (cuando está soportado con un mensajero) y enterramiento directo. El cable está clasificado para -30°C a 90°C húmedo o seco y clasificado para ubicaciones peligrosas Clase I División II, resistente al sol y al aceite. La cubierta es polietileno clorado CPE negro con un cordón de desgarre para fácil remoción. 1 par no está clasificado como TC-ER.
Normas y referencias
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- UL 44 Thermoset-Insulated Wires and Cables
- UL 1277 Electrical Power and Control Tray Cables
- UL 1685 Vertical-Tray Fire Propagation and Smoke Release Test
- ICEA S-73-532 Standard for Control, Thermocouple Extension and Instrumentation Cables
- IEEE 1202 FT4 Flame Test (70,000) BTU/hr Vertical Tray Test
- EPA 40 CFR, Part 26, Subpart C heavy metals per Table 1, TCLP method
