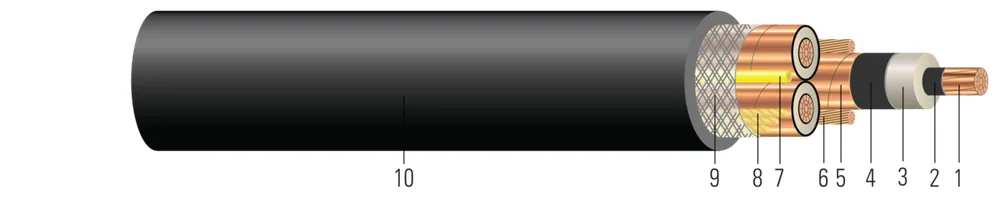

3/C CU 5KV 100% y 133% EPR/CPE RHINOPOWER™ Tipo MP-GC. Aprobado por MSHA
- Núm. Southwire
- SPEC47801
Conductores de cobre clase B, caucho de etileno propileno (EPR) nivel de aislamiento 100% y 133%, blindaje de cinta de cobre, forro de polietileno clorado (CPE) con rayas reflectantes opcionales, 90°C
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (2) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Aislamiento (in)(cm) | Tamaño de Verificación de Tierra | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 2/0 AWG2/0 AWG | 33 | 1919 | 0.3760.96 | 902.29 | 0.5831.48 | 88 | 1102.79 | 1.7404.42 | 26643964 | 57841099 |
| 250 KCMIL250 KCMIL | 22 | 3737 | 0.5201.32 | 902.29 | 0.7591.93 | 88 | 1403.56 | 2.2905.82 | 47787110 | 58701399 |
| 2/0 AWG2/0 AWG | 0.0810.12 | 0.1020.15 | 0.0220.03 | 0.0320.05 | 910412.77 | 20.852.83 | 243243 | 57841099 | ||
| 250 KCMIL250 KCMIL | 0.0430.06 | 0.0560.08 | 0.0190.03 | 0.0300.04 | 1710775.64 | 27.469.60 | 355355 | 58701399 |
Números de parte en esta familia (2)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 57841099 | 2/0-19 CU 3 CONDUCTORES EPR 2x3GW 1x8GC MP-GC RHINOPOWER 5KV 100% NEGRO CUBIERTA CPE 2/0-19 CU 3/C EPR 2x3GW 1x8GC MP-GC RHINOPOWER 5KV 100% BLACK CPE JKT | 2/0 AWG 3C 19 STR | CARRETE CORTE A LA MEDIDA | |
| 58701399 | 250-37 CU 3/C EPR 2x1/0GW 1x8GC MP-GC RHINOPOWER 5KV 100% NEGRO CUBIERTA CPE 250-37 CU 3/C EPR 2x1/0GW 1x8GC MP-GC RHINOPOWER 5KV 100% BLACK CPE JKT | 250 KCMIL 3C 37S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El cable alimentador de mina RHINOPOWERTM Tipo MP-GC es un cable de alimentación pesado para uso en circuitos estacionarios horizontales de distribución de energía HV en minas, para aplicaciones permanentes o semi-portátiles con transmisión de energía en minas profundas, minas de superficie, canteras, túneles, en tubo conduit o ducto (sin exceder el voltaje máximo clasificado), y adecuado para enterramiento directo en lugares húmedos o secos. Para requisitos de caída vertical, consulte con especialista en aplicaciones de la fábrica.
Normas y referencias
- ASTM B3 Soft or Annealed Copper Wire
- ASTM B8 Concentric-Lay-Stranded Copper Conductors
- ASTM B496 Compact Round Concentric-lay-standard copper
- ICEA S-75-381 Portable and Power Feeder Cables for Use in Mines
- MSHA Approved
