Cable para minería 3/C de cobre 2000V Tipo G-GC RHINOFLEX™ CPE 90°C. Aprobado por MSHA
- Núm. Southwire
- SPEC47210

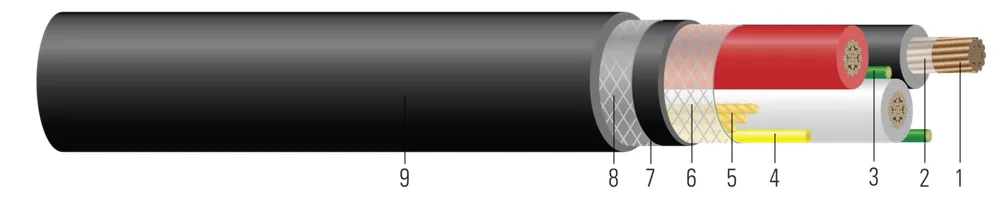

Conductores flexibles de cobre, aislamiento de hule de etileno propileno (EPR), cubierta de polietileno clorado (CPE) de uso extra rudo de dos capas con franjas reflejantes opcionales
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (8) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Aislamiento (in)(cm) | Tamaño de Verificación de Tierra | Espesor de Cubierta Interna (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 AWG8 AWG | 33 | 168168 | 0.1530.39 | 601.52 | 0.2870.73 | 1010 | 551.40 | 1453.68 | 1.0262.61 | 661984 | 59126699 |
| 6 AWG6 AWG | 33 | 133133 | 0.1980.50 | 601.52 | 0.3360.85 | 1010 | 551.40 | 952.41 | 1.0502.67 | 7891174 | 58555799 |
| 4 AWG4 AWG | 33 | 259259 | 0.2350.60 | 601.52 | 0.3880.99 | 1010 | 601.52 | 952.41 | 1.1903.02 | 10141509 | 58502899 |
| 2 AWG2 AWG | 33 | 308308 | 0.3020.77 | 601.52 | 0.4521.15 | 88 | 651.65 | 902.29 | 1.3253.37 | 14132103 | |
| 1 AWG1 AWG | 33 | 385385 | 0.3470.88 | 802.03 | 0.5291.34 | 88 | 701.78 | 1203.05 | 1.5103.84 | 17242566 | 58926899 |
| 1/0 AWG1/0 AWG | 33 | 273273 | 0.3850.98 | 802.03 | 0.5511.40 | 88 | 651.65 | 1604.06 | 1.6504.19 | 23163447 | 59247999 |
| 2/0 AWG2/0 AWG | 33 | 324324 | 0.4001.02 | 802.03 | 0.5941.51 | 88 | 852.16 | 1002.54 | 1.6364.16 | 24013573 | |
| 4/0 AWG4/0 AWG | 33 | 532532 | 0.5501.40 | 802.03 | 0.7511.91 | 88 | 802.03 | 1353.43 | 2.0405.18 | 37155529 | 58719799 |
| 250 KCMIL250 KCMIL | 33 | 608608 | 0.6821.73 | 1002.54 | 0.8162.07 | 88 | 1002.54 | 1203.05 | 2.3906.07 | 43866527 | 59019999 |
| 350 KCMIL350 KCMIL | 33 | 855855 | 0.8092.05 | 1002.54 | 0.9262.35 | 88 | 1002.54 | 1253.18 | 2.6806.81 | 58018633 | 58753199 |
| 8 AWG8 AWG | 0.7151.06 | 0.9031.34 | 0.0360.05 | 11250.80 | 8.220.83 | 5959 | 59126699 | ||||
| 6 AWG6 AWG | 0.4500.67 | 0.5680.85 | 0.0340.05 | 17981.19 | 8.421.34 | 7979 | 58555799 | ||||
| 4 AWG4 AWG | 0.2820.42 | 0.3560.53 | 0.0330.05 | 285129.27 | 9.524.13 | 104104 | 58502899 | ||||
| 2 AWG2 AWG | 0.1790.27 | 0.2260.34 | 0.0310.05 | 453205.48 | 10.626.92 | 138138 | |||||
| 1 AWG1 AWG | 0.1430.21 | 0.1800.27 | 0.0310.05 | 572259.45 | 12.030.48 | 161161 | 58926899 | ||||
| 1/0 AWG1/0 AWG | 0.1090.16 | 0.1420.21 | 0.0300.04 | 746338.38 | 13.233.53 | 186186 | 59247999 | ||||
| 2/0 AWG2/0 AWG | 0.0900.13 | 0.1140.17 | 0.0300.04 | 910412.77 | 13.033.02 | 215215 | |||||
| 4/0 AWG4/0 AWG | 0.0570.08 | 0.0730.11 | 0.0290.04 | 1447656.35 | 16.341.40 | 287287 | 58719799 | ||||
| 250 KCMIL250 KCMIL | 0.0480.07 | 0.0620.09 | 0.0260.04 | 1710775.64 | 19.148.51 | 320320 | 59019999 | ||||
| 350 KCMIL350 KCMIL | 0.0350.05 | 0.0460.07 | 0.0250.04 | 23941085.90 | 21.454.36 | 394394 | 58753199 |
Números de parte en esta familia (8)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Color del Conductor | Empaque | |
|---|---|---|---|---|---|
| 59126699 | 8-168 CU ESTAÑADO 3 CONDUCTORES 2x10GG 1x10GC G-GC RHINOFLEX II 2KV NEGRO CUBIERTA CPE 8-168 TINNED CU 3/C 2x10GG 1x10GC G-GC RHINOFLEX II 2KV BLACK CPE JKT | 8 AWG 3C 168 STR | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 58555799 | 6-133 COBRE ESTAÑADO 3/C 2x10GG 1x10GC G-GC RHINOFLEX II 2KV NEGRO CUBIERTA CPE 0FT 6-133 TINNED CU 3/C 2x10GG 1x10GC G-GC RHINOFLEX II 2KV BLACK CPE JKT 0FT | 6 AWG 3C 133S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 58502899 | 4-259 CU ESTAÑADO 3 CONDUCTORES 2x8GG 1x8GC G-GC RHINOFLEX II 2KV CUBIERTA CPE NEGRA 0 FT 4-259 TINNED CU 3/C 2x8GG 1x8GC G-GC RHINOFLEX II 2KV BLACK CPE JKT 0 FT | 4 AWG 3C 259S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 58926899 | 1-385 CU ESTAÑADO 3 CONDUCTORES 2x6GG 1x8GC G-GC RHINO 2KV CUBIERTA CPE NEGRO 0 FT 1-385 TINNED CU 3/C 2x6GG 1x8GC G-GC RHINO 2KV BLK CPE JKT 0 FT | 1 AWG 3C 385S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59247999 | 1/0 AWG 273 HILOS ESTAÑO CU 3 CONDUCTORES 2x5GG 1x8GC RHINOFLEX 2KV NARANJA CUBIERTA CPE 0 FT 1/0-273 TINNED CU 3/C 2x5GG 1x8GC RHINOFLEX 2KV ORANGE CPE JKT 0 FT | 1/0 AWG 3C 273S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 58719799 | 4/0-532 CU ESTAÑADO 3/C 2x2GG 1x8GC RHINOFLEX 2KV CUBIERTA CPE NEGRO 4/0-532 TINNED CU 3/C 2x2GG 1x8GC RHINOFLEX 2KV BLACK CPE JKT | 4/0 AWG 3C 532S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 59019999 | 250 CU ESTAÑADO 3 CONDUCTORES 2x2GG 1x8GC G-GC RHINO 2KV CUBIERTA CPE NEGRO 0 FT 250 TINNED CU 3/C 2x2GG 1x8GC G-GC RHINO 2KV BLACK CPE JKT 0 FT | 250 KCMIL 3C 608S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA | |
| 58753199 | 350-855 CU ESTAÑADO 3/C 2x1/0GG 1x8GC G-GC RHINOFLEX II 2KV CUBIERTA NEGRO CPE 0 FT 350-855 TINNED CU 3/C 2x1/0GG 1x8GC G-GC RHINOFLEX II 2KV BLACK CPE JKT0 FT | 350 KCMIL 3C 855S | NEGRO/BLANCO/ROJO | CARRETE CORTE A LA MEDIDA |
Aplicación y características
El cable RHINOFLEXTM tipo G-G es un cable resistente para uso donde se requiere flexibilidad y máxima protección. Para uso con todas las aplicaciones de energía portátil, temporal y permanente tales como equipos de minería móviles o estacionarios, vehículos lanzadera, perforadoras móviles, bombas, equipos de refuerzo de techos, transportadores, y cualquier energía portátil donde se requiere conexión a tierra del equipo. Es ideal para cualquier momento en que se requiera cable extra durable y flexible. También adecuado para inmersión continua en agua. El conductor de verificación de tierra proporciona monitoreo de tierra a prueba de fallos. Leyenda de impresión en relieve para fácil identificación del cable. Probado a flexión en frío e impacto a -50°C.
Normas y referencias
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
