Cable para minería 3/C de cobre 15KV Tipo SHD-GC RHINOSHIELD™ CPE 90°C. Aprobado por MSHA
- Núm. Southwire
- SPEC47361

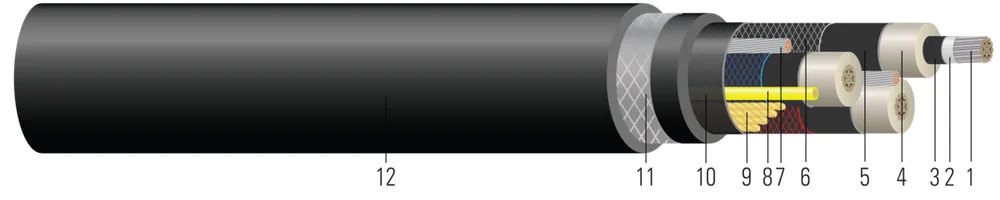

Conductores flexibles de cobre, nivel de aislamiento EPR al 100%, pantalla de malla trenzada de Cu/nylon, chaqueta de polietileno clorado (CPE) de doble capa para servicio extra pesado con franjas reflejantes opcionales
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (1) ↓Tamaños y construcciones disponibles
| Tamaño Cond. | Número de Conductor | Hebras del Conductor | Diámetro Sobre Conductor (in)(cm) | Espesor del Aislamiento (mils)(mm) | Diámetro Sobre Aislamiento (in)(cm) | Tamaño de Verificación de Tierra | Espesor de Cubierta Interna (mils)(mm) | Espesor de Cubierta (mils)(mm) | D.E. Aprox. (inches)(cm) | Peso Aprox. (lbs/1000')(kgs/km) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 AWG2 AWG | 33 | 308308 | 0.3020.77 | 2105.33 | 0.7701.96 | 88 | 1052.67 | 1303.30 | 2.4106.12 | 32494835 | |
| 350 KCMIL350 KCMIL | 33 | 855855 | 0.8092.05 | 2155.46 | 1.2043.06 | 66 | 1303.30 | 1503.81 | 3.4308.71 | 832212385 | 59750999 |
| 2 AWG2 AWG | 0.1790.27 | 0.2260.34 | 0.0430.06 | 453205.48 | 19.248.77 | 164164 | |||||
| 350 KCMIL350 KCMIL | 0.0350.05 | 0.0460.07 | 0.0310.05 | 23941085.90 | 27.469.60 | 438438 | 59750999 |
Números de parte en esta familia (1)
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 59750999 | 350-855 COBRE ESTAÑADO 3/C 2x2/0GW 1x6GC SHD-GC RHINOSHIELD 15KV NEGRO CUBIERTA CPE 350-855 TINNED CU 3/C 2x2/0GW 1x6GC SHD-GC RHINOSHIELD 15KV BLACK CPE JKT | 350 KCMIL 3C 855S | CARRETE CORTE A LA MEDIDA |
Aplicación y características
RHINOSHIELDTM Tipo SHD-GC es un cable de arrastre pesado donde se requiere flexibilidad y máxima protección. Para uso con equipos mineros móviles, de bobinado o estacionarios, máquinas mineras continuas, sistemas mineros de pared larga, y perforadoras de pozos de voladura. También es una excelente opción para palas, dragas, excavadoras, grúas y suministros de energía marina de costa a barco, y en cualquier momento se requiera cable extra duradero y flexible. Apto para inmersión continua en agua. El conductor de verificación de tierra proporciona monitoreo de tierra a prueba de fallos. Leyenda de impresión en relieve para fácil identificación del cable. Probado para Doblez en Frío e Impacto a -50°C. Para requisitos de caída vertical, consulte con especialista en aplicaciones de fábrica.
Normas y referencias
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- CSA C22.2 No. 96 Portable Power Cables
- ICEA S-75-381 Portable and Power Feeder Cables for Use in Mines
- CSA Listed File # LL65300 FT1, FT4, FT5 CSA C22.2, No. 96 Portable Power Cables
- MSHA listed: passes MSHA flame test
- Meets or exceeds ICEA requirements as applicable for ICEA S-75-381/NEMA WC 58, ASTM B-3
