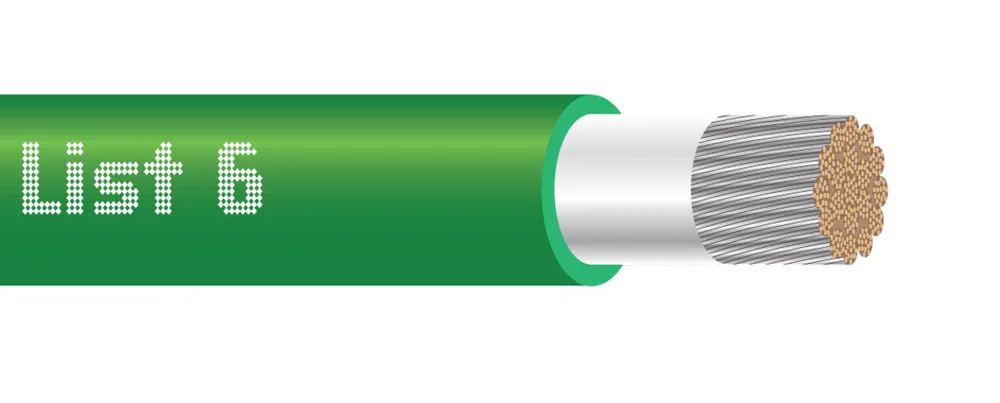

Cable de puesta a tierra para telecomunicaciones TELCOFLEX®-G L6, verde
- Núm. Southwire
- TCP7
Aislamiento termoestable verde, temperatura de operación continua de 90 °C en húmedo o seco, 130 °C en emergencia, 250 °C en cortocircuito
Precio bajo cotización — el cobre cambia a diario (COMEX), por eso cotizamos con el precio vigente.
Números de parte en esta familia (5) ↓Tamaños y construcciones disponibles
| Tamaño (AWG or kcmil)(mm2) | Número de Alambres | Peso Total Nominal (lbs/1000')(kgs/km) | Capacidad de Corriente Permitida a 75C | Capacidad de Corriente Permitida a 90C | Espesor del Aislamiento (mils)(mm) | Resistencia en CC a 25°C | |
|---|---|---|---|---|---|---|---|
| 10 AWG10 AWG | 77 | 3958 | 300.76 | 64366301 | |||
| 6 AWG6 AWG | 77 | 97144 | 451.14 | 64396101 | |||
| 6 AWG6 AWG | 6565 | 99148 | 6565 | 7575 | 451.14 | 00 | 59790301 |
| 2 AWG2 AWG | 77 | 230342 | 451.14 | 64396201 | |||
| 2 AWG2 AWG | 168168 | 228339 | 115115 | 130130 | 451.14 | 00 | 59790401 |
Números de parte en esta familia (5)
Por calibre:
| Núm. Southwire | Descripción | Construcción | Empaque | |
|---|---|---|---|---|
| 10 AWG (1) | ||||
| 64366301 | 10-7 CU ESTAÑADO TELCOFLEX-G L5 600V VERDE 10000 FT 10-7 TINNED CU TELCOFLEX-G L5 600V GREEN 10000 FT | 10 AWG 0C 7S | CARRETE DE 10000 FT | |
| 6 AWG (2) | ||||
| 59790301 | 6-65 CU ESTAÑADO TELCOFLEX-G L6 600V VERDE 6000 FT 6-65 TINNED CU TELCOFLEX-G L6 600V GREEN 6000 FT | 6 AWG 0C 65S | CARRETE DE 6000 FT | |
| 64396101 | 6 AWG 7 HILOS CU ESTAÑADO TELCOFLEX-G L5 600V VERDE 6000 FT 6-7 TINNED CU TELCOFLEX-G L5 600V GREEN 6000 FT | 6 AWG 0C 7S | CARRETE DE 6000 FT | |
| 2 AWG (2) | ||||
| 59790401 | 2-168 CU ESTAÑADO TELCOFLEX-G L6 600V VERDE 3000 FT 2-168 TINNED CU TELCOFLEX-G L6 600V GREEN 3000 FT | 2 AWG 0C 168S | CARRETE DE 3000 FT | |
| 64396201 | 2 AWG 7 HILOS CU ESTAÑADO TELCOFLEX-G L5 600V VERDE 3000 FT 2-7 TINNED CU TELCOFLEX-G L5 600V GREEN 3000 FT | 2 AWG 0C 7S | CARRETE DE 3000 FT | |
Aplicación y características
El cable de puesta a tierra de telecomunicaciones TELCOFLEX® -G L6 es adecuado para uso en tubo conduit y ducto subterráneo. Resistente a la luz solar y aceite. Presión máxima de pared lateral 500 Lbs./FT. Adecuado para CC y CA.
Normas y referencias
- ASTM B1 Hard-Drawn Copper
- ASTM B3 Standard Specification for Soft or Annealed Copper Wire
- ASTM B33 Standard Specification for Tin-Coated Soft or Annealed Copper Wire
- ASTM B172 Standard Specification for Rope-Lay-Stranded Copper Conductors Having Bunch-Stranded Copper Conductors
- UL 44 Thermoset-Insulated Wires and Cables
- ICEA S-95-658 (NEMA WC70) Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy
- RoHS-3 Complies with European Directive 2015/863
- REACH - European Community Regulation
